菲尼克斯電氣可提供管理型和非管理型千兆工業以太網供電交換機，菲尼克斯交換機的這些產品通過IEC 61850認證，適用于DIN導軌安裝。即使在惡劣環境中也可組建安全強大的網絡：銅纜和光纖端口以及冗余功能可實現靈活系統聯網，輕松分段工業網絡。
GHS模塊化管理型交換機功能強大。借助千兆級數據流量和可選配的3層功能，該交換機適合用作自動化網絡的主干設備或用于連接公司上級網絡。
模塊化3層交換機
.千兆交換機
.溫度范圍：-20至+55°C
.冗余電源
.DIN導軌安裝
.四個SFP端口，至多八個介質模塊（光纖、聚合物或HCS技術、銅纜或以太網供電）
.虛擬路由器冗余協議 (VRRP)：至多可執行28次特定端口的路由或?qū)崿F(xiàn)多臺路由器的冗余運行
.通過顯示屏、SD卡、基于Web的管理、CLI命令或FL NETWORK MANAGER
.軟件輕松配置
以太網千兆級模塊化交換機，帶四個1000 Mbps combo端口和四個10/100 Mbps RJ45插槽，可通過擴展站擴展至***多24個端口

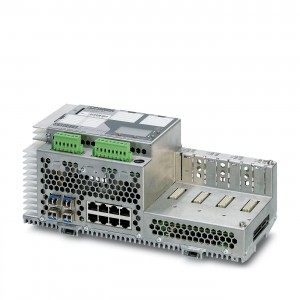

千兆級模塊化交換機是一個高性能的管理型交換機，其模塊化、靈活的設計滿足工業應用場合的端口要求。 它同時支持所有通用的千兆級和快速以太網傳輸標準、IT標準協議、PROFINET和EtherNet/IP™自動化協議。 生產骨干網或自動化設備所使用的FL SWITCH GHS 4G/12集成有4個千兆級端口，可通過SFP模塊或雙絞線連接。 除了4個集成的100Mbps TX端口，它還可以通過接口模塊擴展到多達16個100Mbps以上的端口。
一、尺寸
|
寬度
|
289 mm
|
|
高度
|
127 mm
|
|
深度
|
122 mm
|
|
EMC說明
|
EMC：A類產品，參見下載區內的制造商聲明
|
|
材料底板
|
壓鑄鋁，抗腐蝕
|
|
外殼表面材料
|
不銹鋼，光滑，耐腐蝕
|
二、安裝
四、接口
Ethernet
|
連接方式
|
RJ45
|
|
連接方法方面的注意事項
|
自適應和自交叉
|
|
傳輸速度
|
10/100 MBit/s
|
|
傳輸原理
|
銅纜
|
|
傳輸長度
|
100 m (每個分段)
|
|
信號LED
|
電源電壓、數據傳輸、錯誤、鏈接、活動
|
|
通道數目
|
4 (RJ45端口)
|
Ethernet
|
連接方式
|
通過接口模塊
|
|
連接方法方面的注意事項
|
***多4個接口模塊（不帶擴展）
|
|
傳輸速度
|
10/100 MBit/s (全雙工)
|
|
傳輸原理
|
多模玻璃光纖
|
|
單模玻璃光纖
|
|
POF-SCRJ
|
|
GI-HCS光纖
|
|
銅纜
|
|
PoE
|
|
信號LED
|
數據接收，鏈接狀態
|
|
通道數目
|
2 (每個接口模塊)
|
以太網（combo)
|
連接方式
|
Combo
|
|
連接方法方面的注意事項
|
SFP端口或RJ45端口有效
|
|
傳輸速度
|
10/100/1000 Mbps (SFP模塊： 1000 Mbps)
|
|
傳輸原理
|
銅質或SFP模塊
|
|
傳輸長度
|
***多至 80 km (取決于所用光纖/SFP模塊)
|
|
波長
|
850 nm / 1310 nm / 1550 nm
|
|
信號LED
|
數據接收，鏈接狀態
|
|
通道數目
|
4 (Combo 端口)
|
串行（RS-232)
|
連接方式
|
RS-232-C，6-位MINI-DIN孔式連接器（PS/2）
|
五、產品屬性
|
類型
|
Stand-Alone
|
|
產品類型
|
交換機
|
六、交換機功能
|
診斷功能
|
RMON History
|
|
N:1-Portmirroring
|
|
LLDP (Link Layer Discovery Protocol)
|
|
SNMP-Traps
|
|
基本功能
|
存儲轉發交換機符合IEEE 802.3標準，8個優先級符合IEEE 802. 1p標準，智能模式，端口鏡像，多點傳送過濾，IGMP監測
，VLAN，介質冗余協議（MRP符合IEC 62439標準），快速生成樹（RSTP），快速環網檢測（FRD），支持大樹結構，IEEE 802.1X安全，端口安全，SNMPv3，HTTPS，PROFINET設備
，GMRP，GVRP，SNTP，2個數字量輸入
|
|
信號觸點控制電壓
|
24 V (典型)
|
|
信號觸點控制電流
|
190 mA (***大)
|
|
PROFINET一致性等級
|
Conformance-Class B
|
|
PROFINET設備功能
|
PROFINET-IO設備
|
|
PROFIenergy
|
|
Fast Startup
|
|
PROFINET規格
|
1.1 版
|
|
過濾器功能
|
Quality of Service (8個優先級)
|
|
Port-Priorisierung
|
|
VLAN (***多223個VLAN)
|
|
管理
|
基于網絡的管理 (HTTP)
|
|
SNMPv1/v2/v3
|
|
冗余
|
MRP (Media Redundancy Protocol)
|
|
RSTP (Rapid Spanning Tree Protocol)
|
|
FRD (Fast Ring Detection)
|
|
Large Tree Support
|
|
STP (Spanning Tree Protocol)
|
|
MSTP (Multiple Spanning Tree Protocol)
|
|
診斷和狀態指示燈
|
LEDs：US1、US2（電源電壓），失靈（報警觸點），每個以太 網端口2個LED（鏈接和可切換活動/速度/雙工），DI1、DI2（數字輸入），UI（用于外部傳感器的電源電壓），以及大型操作顯示（顯示IP地址和其他參數）
|
|
支持的瀏覽器
|
Internet Explorer 5.5 或更高版本
|
|
其他功能
|
DHCP Option 82 (Relay Agent)
|
|
鏈路聚合 (***多8條干線)
|
|
BootP
|
|
DHCP-Client
|
|
MAC-based Port Security
|
|
巨型幀
|
七、安全功能
|
基本功能
|
存儲轉發交換機符合IEEE 802.3標準，8個優先級符合IEEE 802. 1p標準，智能模式，端口鏡像，多點傳送過濾，IGMP監測
，VLAN，介質冗余協議（MRP符合IEC 62439標準），快速生成樹（RSTP），快速環網檢測（FRD），支持大樹結構，IEEE 802.1X安全，端口安全，SNMPv3，HTTPS，PROFINET設備
，GMRP，GVRP，SNTP，2個數字量輸入
|
八、電氣特性
|
功耗
|
典型值 19 W (不帶插拔式接口模塊)
|
|
本地診斷
|
US1/2 供電電壓US1、US2 綠色LED燈
|
|
FAIL Div. 紅色LED
|
|
連接 連接狀態 綠色LED燈
|
|
MODE 數據傳輸率 綠色LED燈
|
|
MODE 數據傳輸率 綠色/橙色LED
|
|
額定條件下的***大功耗
|
19.2 W
|
|
傳輸介質
|
銅
|
|
FO
|
九、電源
|
電源電壓 (DC)
|
24 V DC (冗余)
|
|
電源電壓范圍
|
18.5 V DC 30.2 V DC
|
|
連接電源
|
通過 COMBICON，可連接導線***大橫截面 2.5 mm²
|
|
殘波
|
3.6 VPP (在允許的電壓范圍內)
|
|
***大電流耗量
|
2.5 A
|
|
典型電流耗量
|
800 mA (***高達2.5 A，取決于具體的配置)
|
