· CAPAROC斷路器系統

· 通過EtherNet/IP™實現通信

· 采用個性化設計的模塊化系統通過不同通信接口訪問各類應用。配有EtherNet/IP™接口的新款電源模塊助力進一步開發通信解決方案，尤為適用于美國市場。

· 主要特點

· 系統總線接口適配QUINT POWER，實現數據交換

· EtherNet/IP™通信

· Studio 5000 EtherNet/IP™工程工具的功能塊和插件指令

· 系統總電流達45 A

· 電源電壓：12 V DC ... 24 V DC

優勢



· 構建面向未來的模塊化系統組合，實現可定制的標準產品



· 組裝無需工具，支持熱插拔式安裝，操作狀態透明，易于使用

· 提供從選型到數字化服務等全面支持，設計導入極為簡便

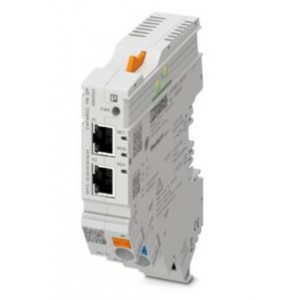

CAPAROC PM EIP - 電源模塊

1393553

電源模塊帶EtherNet/IP™接口，用于為CAPAROC斷路器系統供應12 V DC或24 V DC。額外的系統接口可用于與電源進行通信。適用于通過CAPAROC匯

產品詳情



折疊全部

---

---

技術數據



---

說明

概述
注意事項	LABS釋放——符合測試規范VW PV 3.10.7:2005-0
	接線時，請確保CAPAROC模塊未因拉力脫落。模塊須緊密相鄰。

---

產品屬性

產品類型	設備斷路器
產品系列	CAPAROC
插槽數目	4
絕緣特性
保護等級	III
污染等級	2

---

電氣特性

概述
工作電壓	10 V DC ... 30 V DC
額定電壓	12 V DC
	24 V DC
標稱工作電流IN	45 A DC (總電流入口)
額定過電壓	0.5 kV
分?jǐn)喾椒?/span>	E (電子)
反饋電阻	***大 35 V DC
介電強度	35 V DC (負載電路)
效率	> 99 %
閉路電流 I0	典型值 46 mA (24 V時無負載)
功耗	典型值 1.1 W (24 V時無負載)
	< 4.5 W (40 A時)
溫度衰減	45 A (60 C時的總電流)
	20 A (65 °C時的總電流)
	45 A (35°C時的總電流，符合UL標準)
	40 A (40°C時的總電流，符合UL標準)
	15 A (50°C時的總電流，符合UL標準)
MTBF (IEC 61709, SN 29500)	7242508.37 h (25 °C、21 %負載時)
	3958056.77 h (40 °C，34.25 %負載時)
	764697.81 h (60°C、***負載時)
電壓壓降	0.082 V (40 A時)
負載電路
欠壓關閉	≤ 9.2 V DC (有源)
	≥ 10.2 V DC (無源)
過電壓關閉	≥ 30.5 V DC (有源)
	≤ 29.5 V DC (無源)

---

連接數據

主電路IN+
連接方式	直插式連接
剝線長度	18 mm
可連接導向橫截面 AWG	20 ... 8
柔性導線橫截面，帶套管，帶塑料絕緣套管	0.5 mm² ... 16 mm²
柔性導線橫截面，帶不含絕緣套管的冷壓頭	0.5 mm² ... 16 mm²
主電路IN-
連接方式	直插式連接
剝線長度	18 mm
可連接導向橫截面 AWG	20 ... 8
柔性導線橫截面，帶套管，帶塑料絕緣套管	0.5 mm² ... 16 mm²
柔性導線橫截面，帶不含絕緣套管的冷壓頭	0.5 mm² ... 16 mm²
系統通信
連接方式	直插式連接
剝線長度	8 mm
剛性導線橫截面	0.2 mm² ... 1.5 mm²
可連接導向橫截面 AWG	24 ... 16
柔性導線橫截面，帶套管，帶塑料絕緣套管	0.2 mm² ... 0.75 mm²
柔性導線橫截面，帶不含絕緣套管的冷壓頭	0.2 mm² ... 1.5 mm²

---

接口

EtherNet/IP™
***大系統擴展	≤ 16 (CAPAROC模塊可并排安裝)
接口類型	Ethernet
號碼	2
傳輸速度	10 Mbps 100 Mbps
傳輸原理	以太網RJ45雙絞線
支持的協議	EtherNet/IP™

---

信號處理

連接 X1 LED綠燈	閃爍 (連接)
連接 X1 LED黃燈	閃爍 (流量)
連接 X2 LED綠燈	閃爍 (連接)
連接 X2 LED黃燈	閃爍 (流量)
電源 (PWR) LED綠燈	閃爍 (電源電壓在工作電壓范圍內)
	3x 閃爍 (已禁用全局編程鎖)
電源 (PWR) LED紅燈	閃爍 (電源電壓超出工作電壓范圍)
	5x 閃爍 (已接受出廠設置復位命令)
電源 (PWR) LED黃色	閃爍 (PWR按鈕已按下)
	3x 閃爍 (已激活全局編程鎖)
NET LED熄滅	關 (設備上沒有電壓或者沒有配置IP地址)
NET LED綠色	閃爍 (存在與控制器的通信)
	閃爍 (有IP地址可用，無法與控制器通信)
NET LED紅色	閃爍 (地址沖突檢測 (ACD)：“重復IP。” 設備檢測到其IP地址已在網絡中使用。)
NET LED紅綠色	閃爍 (設備初始化自檢)
MOD LED熄滅	關 (無電源電壓)
MOD LED綠色	閃爍 (正常運行)
	閃爍 (設備還未配置)
MOD LED紅綠色	閃爍 (設備初始化自檢)
MOD LED紅色	閃爍 (錯誤（EtherNet/IP™：“Major unrecoverable fault”），例如控制器中的程序崩潰)
	閃爍 (錯誤（EtherNet/IP™：“Major recoverable fault”），例如參數設置不一致或不正確)
就緒 (RDY) LED黃綠色	閃爍 (正在進行固件安裝)
就緒 (RDY) LED黃色	閃爍 (固件安裝失敗，執行手動電壓復位)
就緒 (RDY) LED綠色	閃爍 (固件已成功啟動)

---

尺寸

尺寸圖
寬度	24.8 mm
高度	132.4 mm
深度	111.3 mm (7.5 mm（含DIN導軌）)

---

材料規格

顏色	淺灰 (RAL 7035)
標識材料	PA 6
	PA 6
	PA 6
	PC
阻燃等級，符合UL 94	V-0

---

環境和真實條件

環境條件
保護等級	IP20
環境溫度（運行）	-30 °C ... 65 °C
環境溫度（存放/運輸）	-40 °C ... 70 °C
海拔	≤ 4000 m (amsl)
濕度測定	96 h，95 % RH，40 °C
沖擊力（運行）	30g (11 ms周期，半正弦沖擊脈沖，符合IEC 60068-2-27標準)
	25g (持續6 ms，符合IEC 60068-2-27標準的半正弦沖擊脈沖，持續沖擊)
振動（操作）	5g (10 ... 150 Hz/10次/軸/X、Y、Z)

---

認證

UL認證
標識	UL/C-UL Listed UL 508
	UL 121201 Class I, Division 2, Groups A, B, C, D, T4A

---

標準和規范

標準/規格	EN 61000-6-2
注意事項	電磁兼容 – 工業區域的抗干擾性
標準/規格	EN 61000-6-4
注意事項	電磁兼容 – 工業區域的抗干擾性
標準/規格	EN 61000-6-8
注意事項	業務和商業領域及小型企業中各類專業設備的EMC干擾輻射
標準/規格	EN 60068-2-78
注意事項	環境影響 – 濕度和熱，恒定
標準/規格	EN 50178
注意事項	電源裝置配備電子設備
標準/規格	EN 60068-2-6
注意事項	環境影響 – 振動（正弦）
標準/規格	EN 60068-2-27
注意事項	環境影響 – 沖擊

---

安裝

安裝類型	可插接在CAPAROC CR…匯流條上

---

商業數據



訂貨號	1393553
包裝單位	1 pc
***小訂貨量	1 pc
銷售關鍵代碼	CLA231
產品關鍵代碼	CLA231
GTIN	4063151774912
單件重量（含包裝）	183.5 g
單件重量（不含包裝）	147.8 g
原產地	DE
