歐姆龍觸摸屏NB7W-TW00B



品質一流的顯示屏

堅固耐用的真彩TFT LCD觸摸屏采用長效LED背光（50,000小時）設計，可視性極佳。具有3.5～10英寸不同規格。
• LED背光TFT LCD
• 寬視角設計
• 顯示顏色超過65,000色
• 屏幕數據存儲容量高達120MB





為了向用戶提供*大的靈活性，我們的工作人員在NB系列產品的開發和設計環節可謂是深思熟慮。“縱向或橫向顯示模式”便是*典型的示例之一。
• 縱向或橫向顯示模式
• 可與歐姆龍或非歐姆龍產品（如PLC、變頻器等）進行連接
• 具備串行、USB或Ethernet 連接功能
• 可與PictBridge打印機進行連接





NB系列配備多種實用功能特色，便于工程的創建和維護（如支持USB記憶棒等功能特色）。
• 支持USB記憶棒
• 動畫方式和各種易于使用的功能
• 支持多國語言和工具
• 在線模擬/離線模擬



NB系列具有多種特色、功能強大，便于快速有效地創建各種直觀的操作畫面。如利用多樣化的窗口處理方式等特性可創建出千變?nèi)f化的畫面，而且支持的文本語言多達32種。此外，離線模擬還可實現對工程的快速檢測。

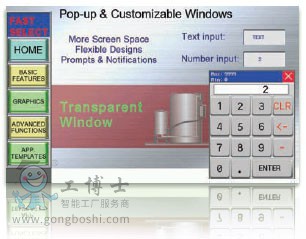

多樣化的窗口處理方式

利用傳統窗口概念創建的工程畫面遠不及NB系列所創建的樣式豐富。NB系列配備3種標準窗口，便于用戶靈活地創建各種畫面：1）基本窗口（用于總畫面或彈出畫面）、2）公共窗口（用于固定畫面或模板畫面）和3）快選窗口（用于菜單畫面）。而且，除了標準窗口之外，用戶還可利用間接窗口元件展現“窗口層疊（即窗口中套窗口）”效果。以及利用直接窗口元件實現對彈出窗口的有效管理。此外，NB系列還支持底層窗口及彈出窗口透明度調整。

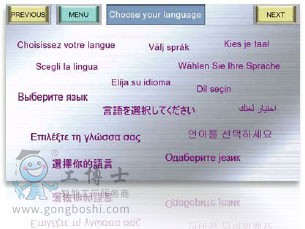

多語言支持功能

NB系列目前支持語言多達32種，便于對文本的高效管理。借助“文本庫”功能，可對工程中多次用到的語言進行存儲。同樣，也可對用于描述支持多個狀態(ON/OFF)、每個狀態均采用一個文本的元件的文本進行存儲。而且，該操作還可同各種語言的字體設置一同進行。

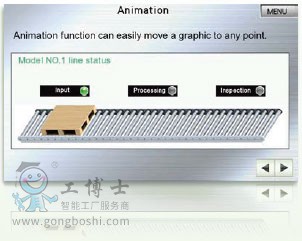

簡單明了的動畫方式

NB系列配備方便快捷的動畫方式，便于用戶輕松靈活地創建出各種移動元件。例如：若想利用文本和圖形顯示不同的狀態或在改變顯示圖形的同時顯示自由或運動軌跡，則只需對狀態、X/Y坐標和相應地址進行配置即可。

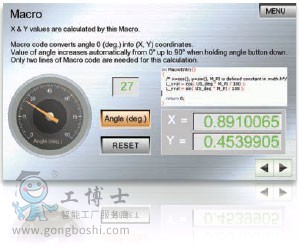

強大的“宏”功能

得益于“宏”的強大功能，NB系列的功能得以進一步增強，不僅可以執行計算、對比或迭代以及數學運算，還可在NB屏幕上繪制圖形和圖案以及向本地存儲器/相連設備的存儲器中寫入值或從本地存儲器/相連設備的存儲器中讀取值。



種類豐富的NB系列產品功能齊全，可應用于包裝、食品、塑機、紡織等行業中的簡易式加蓋機、封蓋機/旋蓋機、直列式灌裝機、直列式封裝機/直列式貼標機等眾多機器上。此外，用戶還可隨時從歐姆龍網站上免費下載*新版的NB-Designer軟件。



即時報警通知功能

事件監控（報警）功能不僅靈活多樣，而且簡單易用。借助該功能，用戶不僅可為ON/OFF或ON條件觸發輸入位或字報警，還可以采用不同的字體和顏色來表示狀態和優先級的變化程度。除了采用蜂鳴器有聲報警以及附帶文本信息外，用戶還可將需要立即采取措施的情況設置成彈出式報警。





簡單明了的數據顯示方式

NB系列采用圖形化的方式顯示實時和歷史數據，簡單明了。除了可顯示時間采樣和趨勢數據外，其還容許用戶對基本實時趨勢數據的采樣數據（*多為16個連續字）進行保存。而且，在通過單點/多點和歷史數據共同完成采樣的情況下，用戶還可利用X/Y坐標進行標繪。此外，數據還存在多種表示方式（如利用X分量和Y分量表示采樣點）。





多樣化的安全選項

NB系列具備密碼保護功能，可輕松解決客戶自行開發工程的安全問題。而且，多樣化的安全選項還容許用戶針對畫面、按鈕和輸入設置多達16種*低安全等級以及針對每位操作人員設置多達32種特定的權限控制等級。此外，還配備寄存器狀態（位/字）控制選項（用于查看實際情況與預定義值的差別）和標準操作確認查看選項（用于確認操作人員是否已執行過關鍵操作）。





CP1的“完美搭檔”

全新NB系列產品，屏幕尺寸豐富、規格齊全、功能強大、加之備受好評的歐姆龍出色品質，可滿足小巧型HMI與歐姆龍備受贊譽的CP1小型機器控制器完美組合的一切需求。隨著CP1復雜程度的不斷提高，其不僅可完全滿足特定的自動化控制要求，而且還可通過串口或Ethernet實現與NB系列產品的相互連接。同樣，HMI和PLC之間的配方數據傳輸（必要時可將數據備份至外部存儲器中）也簡單易行，而且除了首選的標準表格之外，配方畫面還可為自由選擇的格式。
