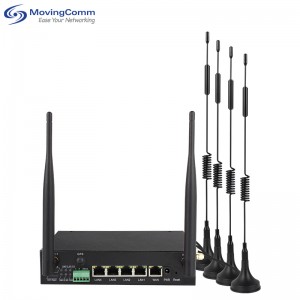

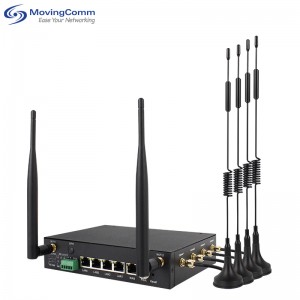

星恒訊I5000 千兆WiFi6雙頻AX3000穿墻高速路由器工業級無線5G覆蓋路由器

 產品描述

ComIn I5000是一款雙頻WiFi6的工業級雙模雙待5G路由器，適用于機房監控、電力監控、環境監測、戶外等需要進行無線覆蓋的室外區域。ComIn I5000支持2T2R的802.11ax, 雙頻的***大并發連接速率可以達到3000Mbps，可以為用戶搭建穩定高速的無線網絡。ComIn I5000擁有高性能的無線指標, 可以獲得更大的無線覆蓋區域和更好的穿墻性能，支持多達上百個無線終端的接入，滿足高密度無線終端的應用場景需求。同時，ComIn I5000還具有良好的兼容性，支持市面上絕大多數無線終端的接入，用戶可以使用手機，平板或者筆記本電腦方便的進行連接。

本產品適用于不同應用場景，如車載WIFI、視頻傳輸、PLC遠程控制、智能快遞柜、視頻監控、5G覆蓋等。

產品主要特點

Wi-Fi6（802.11ax）標準

l 802.11ax 作為IEEE 802.11 ***新一代Wi-Fi 標準，可提升高密接入場景下用戶接入容量和帶寬，降低業務時延，增強用戶體驗；

l 支持2.4GHz 和5GHz 雙頻UL/DL MU-MIMO，實現 AP 同一時刻向多個終端發送數據，無線頻譜資源利用率成倍提升；

l 支持 1024QAM 調制，數據傳輸效率相比 802.11ac（256QAM）提升40%；

l 支持UL/DL OFDMA 技術，在同一時刻利用不同的子載波向多個終端傳輸數據，減少延時，提高網絡效率；

l 支持空間復用技術，通過BSS 著色機制（BSS coloring）使 AP 和終端可以區分重疊 BSS（基本服務集），***大限度減少同頻干擾；

l 支持目標喚醒時間（Target wake time）*機制，允許 AP 與終端之間協商休眠和喚醒時間，減少終端之間的沖突和不必要的喚醒次數，節省終端電量，提升電池使用壽命。



上下行多用戶 - 多入多出技術（MU-MIMO）

支持 MU-MIMO 技術，***多支持 4 條空間流，2.4GHz 頻段支持 2 條空間流，5GHz 頻段支持 2 條空間流，通過 DL/UL MU- MIMO 技術可實現 AP 同一時刻向多個終端發送數據，無線頻譜資源利用率成倍提升，提高了接入用戶數和帶寬，提升了高密接入場景下的用戶體驗。

高速接入

支持 160M 的頻寬，頻寬的提升帶來了可用數據子載波的增加，擴展了傳輸通道；另外使用 1024QAM 調制、MU-MIMO 等技術使得5G單頻段速率可達2.4Gbps，整機速率達3Gbps。

5GHz 優先

AP 同時支持2.4GHz和5GHz雙頻接入，通過控制終端優先接入5GHz頻段，將2.4GHz頻段的雙頻終端用戶向5GHz 頻段上遷移，減少2.4GHz頻段上的負載和干擾，提升用戶體驗。

工業級應用設計

l 寬電壓輸入設計：9~36V

l 工業級軟硬件看門狗設計，電站、交通、工業控制環境下無故障可靠運行 n

l 工業級 EMC 電磁兼容與輻射性能，通過GB/T17626.5-2008 4級測試標準 þ

l 工業級元件，工作溫度：-30~60°C þ

l 工業外殼，適用**環境 þ

l 采用無風扇散熱技術，有效降低設備的故障率 þ

l 滿足振動、沖擊環境下無故障可靠的運行



穩定可靠

l 采用完備的防掉線機制，保證數據終端永遠在線

l 整機通過EMC測試要求

l 以太網接口內置1.5KV電磁隔離保護，GB/T17626.5-2008等級為4

l SIM/UIM接口內置1.5KV ESD保護，GB/T17626.5-2008等級為4

l 電源接口內置反相保護和過壓保護

移動網絡

l 支持雙路5G SA/NSA網絡

l 可向下兼容4G Cat18(上行)&Cat20(下行)或Cat12(上行)&Cat13(下行)

l 支持鎖Band，鎖基站

l 支持PIN碼鎖卡

l 支持鎖定網絡模式

l 支持雙路熱備份





產品規格

產品型號

I5000

外形尺寸（長×寬×高）

180*134*40

重量

615克

安裝方式

掛耳式或?qū)к壙�扣式安裝

指示燈

PWR / WAN / LAN / 2.4GHz / 5.8GHz / Data / Cellular / Signal

接口

5 x 1GbE RJ45（1WAN,4LAN）

2 x 公頭射頻接口 (WIFI)

4 x 母頭射頻接口 (移動網絡)

輸入電壓

9V~36V 推薦輸入12V2A

功耗

18W（滿載）

環境指標

環境溫度

工作溫度: -30℃～+60℃；存儲溫度: -40℃～+85℃

工作環境相對濕度

5%～95%（非凝露）

氣壓

86kPa～106kPa 海拔高度

認證

3C，可根據客戶要求配合完成其他認證

主芯片方案

CPU

MTK MT7981BA+MT7976CN+MT7531AE

Flash

32MB SPI Flash

DDR

256MB DDR3L memory

Wi-Fi 特性

工作頻段

2.4GHz radio:2.412GHz~2.472GHz

5GHz radio:5.180~5.825 GHz

***大輸出功率

(單端口）

2.4GHz radio:20±2dBm@MCS0

5GHz radio:20±2dBm@MCS0

支持速率

2.4G Radio:

802.11b: 1, 2, 5.5, and 11Mbps

802.11g: 6, 9, 12, 18, 24, 36, 48, and 54Mbps

802.11n HT20/HT40: MCS0~MCS15 (400/ 800ns GI)

802.11ax HE20/HE40: MSC0 ~ MCS11(400/ 800ns GI)

5G Radio:

802.11a: 6, 9, 12, 18, 24, 36, 48 and 54Mb/s

802.11n HT20/ HT40: MCS0~MCS15(400/ 800ns GI)

802.11ac VHT20/VHT40/VHT80: MCS0 ~ MCS9(400/ 800ns GI)

802.11ax HE40/HE80/HE160: MSC0 ~ MCS11(400/ 800ns GI)

接收靈敏度

802.11g: -92dBm@6Mbps

-76dBm@54Mbps

802.11n:

 HT20HT40MCS0/8/16-89dBm-87dBmMCS7/15-73dBm-71dBm





802.11a: -92dBm@6Mbps

-76dBm@54Mbps

802.11ac:

 VHT20VHT40VHT80MCS0-90dBm-87dBm-84dBmMCS8-70dBm-68dBm-59dBm





5G 無線參數

無線接入技術

5G: 3GPP Release 15 NSA/SA operation，Sub-6 GHz

CN & EA  LTE: 下行 Cat 12，上行Cat 13

GL: 下行 Cat 16/ 上行 Cat 18

頻段支持

CN(國內）

EA（歐非，拉美）

GL（全球）

NSA:

n41/n78/n79

SA: n1/n28/n41/n77/n78/n79

LTE-FDD: B1/B2/B3/B5/B7/B8/B20/B28

LTE-TDD: B34/B38/B39/B40/B41

WCDMA: B1/B2/B5/B8

NSA: n1/n3/n7/n38/n40/n41/n77/n78/n79

SA: n1/n3/n7/n8/n20/n28/n38/n40/n41/n77/n78/n79

LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B20/B28A/B28B/B66

LTE-TDD:

B38/B40/B41

WCDMA:

B1/B2/B5/B8

NSA:

n38/n41/n77/n78/n79

SA: n1/n2/n3/n5/n7/n8/n12/n20/n25/n28/n38/n40/n41/n48/n66/n71/n77/n78/n79

LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/B30/B32/B66/B71

LTE-TDD: B34/B38/B39/B40/B41/B42/B43/B48

LTE-LAA: B46

WCDMA: B1/B2/B3/B4/B5/B8/B19

上下行峰值速率

5G NSA Sub-6:

***大2.6Gbps(DL)/***大650Mbps(UL)

5G NSA Sub-6:

***大2Gbps(DL)/***大1Gbps(UL)

LTE：

***大600Mbps(DL)/***大150Mbps(UL)

WCDMA：

***大42Mbps(DL)/***大11Mbps(UL)

5G NSA Sub-6:

***大2.5Gbps(DL)/***大650Mbps(UL)

5G NSA Sub-6:

***大2.1Gbps(DL)/***大900Mbps(UL)

LTE：

***大1Gbps(DL)/***大200Mbps(UL)

WCDMA：

***大42Mbps(DL)/***大11Mbps(UL)

天線類型

外置天線

天線增益

3Dbi
