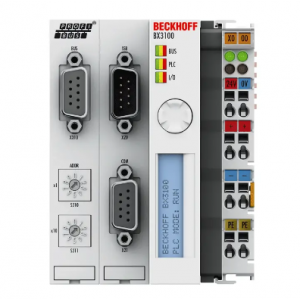

倍福BX3100 | Profibus Bus終端控制器

BX3100總線終端控制器具有一個Profibus從接口，其自動波特率檢測***多12 mbaud和一個地址選擇開關用于地址分配�？梢耘c控制器交換多達244個輸入和244個字節。

一個單元由BX3100總線端子控制器組成，***多64個總線端子和一個總線端端子。使用終端總線擴展系統，***多可以連接255個總線端子�？刂破魇峭ㄟ^COM1或FC310X PC FieldBus卡的Profibus接口編程的。

就其設備和性能而言，BX系列總線終端控制器位于BC系列總線終端控制器和CX系列嵌入PC之間。區分BC和BX的主要特征是BX的更大內存和擴展的界面。此外，集成了兩個串行接口，用于編程和連接其他串行設備。該設備本身包括一個發光的LC顯示屏，每個顯示器具有兩條16個字符，一個操縱桿開關和一個實時時鐘。可以通過集成的Beckhoff Smart System Bus（SSB）連接進一步的外圍設備，例如顯示器。

BX家族特別適合模塊化機器概念。在網絡中，總線終端控制器可以通過FieldBus接口與其他系統零件交換數據。實時時鐘實現了分散的應用程序，該應用程序在一周中或時間起著重要作用。該系列的應用領域與BC系列相似，但是由于記憶的較大，BX可以執行更復雜和更大的程序，并且可以在本地管理更多數據（例如歷史和趨勢數據記錄），然后將是依次在現場總線上獲取。

與所有其他Beckhoff控制器一樣，Twincat自動化軟件是參數化和編程的基礎。 BX設備根據編程語言IL，F(xiàn)BD，LD，SFC或ST的強大IEC 61131-3標準對BLX設備進行編程。因此，用戶具有可用的熟悉的Twincat工具，例如PLC編程接口，系統管理器和Twincat范圍。數據可選通過串行端口（COM1）或通過Beckhoff FC310X PC FieldBus卡交換。

還使用Twincat進行了配置。 FieldBus接口，SSB總線和實時時鐘可以通過系統管理器進行配置和參數化。系統管理器可以讀取所有連接的設備和總線終端。參數化后，配置通過串行接口保存在BX上，稍后可以再次訪問。

用于分布式信號處理的控制器

產品狀態：

定期交貨（不建議用于新項目）

PLC數據	Profibus \| BX3100
編程	twincat（通過編程接口或fieldbus）
程序內存	256 kbytes
數據存儲器	256 kbytes
保持數據	2個kbytes
持續數據	1 kbyte
運行時系統	1個PLC任務
PLC周期時間	大約1毫秒的1,000個說明（沒有I/O周期，K-Bus）
編程語言	IEC 61131-3（IL，LD，F(xiàn)BD，SFC，ST）
在線更改	是的
上/下載代碼	是/是

技術數據	BX3100
巴士碼頭數量	64（255 k-Bus擴展）
***大限度。字節字體總計數量	244個字節輸入和244個字節輸出
***大限度。字節進程圖像的數量	2048字節輸入和2048字節輸出
數字外圍信號	2,040個輸入/輸出
模擬外圍信號	512輸入/輸出
數據傳輸速率	自動檢測***多12 mbaud
總線接口	1 x d-sub插座，9針
串行界面	com1：1 X RS232，COM2：1 X RS232或RS485
SSB	基于Canopen的子公司總線系統，用于連接進一步的外圍設備
診斷LED	2 x電源，2 x k-bus
展示	FSTN顯示具有2 x 16個字符的診斷或自己的文本，照明
轉變	參數化和診斷的操縱桿開關
鐘	時間和日期的電池供電實時時鐘
電源	24 V DC（-15％/+20％）
輸入電流	140 MA +（總k-Bus電流）/4，500 mA***大
開始電流	2.5 x連續電流
當前的供應k-Bus	1450 MA
電力接觸	***大限度。 24 V DC/MAX。 10 a
電隔離	500 V（電源聯系/電源電壓）
重量	大約250克
工作溫度	-25…+60°C
存儲溫度	-40…+85°C
相對濕度	95％，無凝結
振動/電擊性	符合60068-2-6/60068-2-27
EMC免疫/排放	符合61000-6-2/61000-6-4
保護。評分/安裝POS。	IP20/變量
批準/標記	什么，UL

住房數據	BXXXXX
設計形式	帶信號LED的緊湊型終端外殼
材料	聚碳酸酯
尺寸（w x h x d）	81毫米x 100毫米x 90毫米（BX8000：61毫米x 100毫米x 90毫米）
安裝	在35毫米DIN軌上，符合鎖定的EN 60715
并排安裝	雙插槽和鑰匙連接
標記	BZXXX系列的標簽
接線	固體導體，柔性導體（ST）和套圈（F）：螺絲刀的彈簧驅動器
連接橫截面	S：0.08…2.5mm²， ST：0.08…2.5mm²， F*：0.14…1.5mm²
剝離長度	8…9毫米
當前的負載功率接觸	我_麥克斯：10 A

*S：實心電線； ST：滯留的電線； F：有套圈
