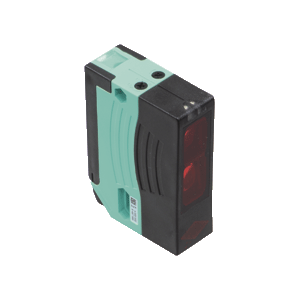

背景抑制傳感器 RLK28-8-H-2000-IR-Z/31/116

使用領域非常多的通用系列
耐噪音：在所有條件下都能可靠地運行
通過紅外傳輸 LED 實現***小的黑白差
可編程時間功能 GAN、GAB、IAB 和作為雙重功能提供的 GAN-IAB
通用電壓型號

Technical Data
Product Documentation
Design / Simulation
認證
配套產品

請注意：所有以Pepperl + Fuchs GmbH或Pepperl + Fuchs AG名義發行的產品相關文件，例如證書，合格聲明等，同樣適用于Pepperl + Fuchs SE。

下載PDF版完整參數表:

技術參數節選 RLK28-8-H-2000-IR-Z/31/116

產品闡述
背景抑制型光電傳感器

通用規格
檢測距離		20 ... 2000 mm
***小檢測范圍		20 ... 200 mm
***大檢測范圍		20 ... 2000 mm
調整范圍		200 ... 2000 mm
背景抑制		***大檢測范圍上限的 + 10%
光源		紅外發光二極管
光源類型		調制紅外光， 880 nm
黑/白差 (6 %/90 %)		< 40 %
光點直徑		大約 70 mm 在 2000 mm 距離處
發散角		發射角 2° 接收角 2°
環境光限制		50000 Lux
功能性安全相關參數
MTTF_d		620 a
任務時間 (T_M)		20 a
診斷覆蓋率 (DC)		0 %
指示燈/操作方法
工作指示燈		綠色 LED
功能指示燈		2 個黃色 LED 亮起：物體在掃描范圍內 熄滅：物體在掃描范圍外
控制元件		感應范圍調節器，亮時接通/暗時接通轉換開關
電氣技術規格
工作電壓		12 ... 240 V AC/DC
功耗		≤ 3,5 VA
輸出
開關類型		亮通/暗通，可切換（可選，只有為接收器選擇了“暗通”時才能激活亮通/暗通切換。）
信號輸出		繼電器，1 個交流發電機
開關電壓		***大 250 V AC/DC
開關電流		***大 2 A
開關電源		直流：*大 50 W 交流：*大 500 VA
開關頻率		25 Hz
響應時間		20 ms
計時器功能		接通延時 (GAN)、斷開延時 (GAB)、單觸發 (IAB)、接通延時 - 單觸發 (GAN-IAB)，接通延時 - 斷開延時 (GAN-GAB)，可編程調整間隔 0.1 ...10 s
符合性
產品標準		EN 60947-5-2
認證和證書
防護等級		II，當污染等級為 1-2 級（符合 IEC 60664-1 標準）時，額定絕緣電壓 ≤ 250 V AC 輸出電路與控制電路隔離，符合 IEC 61140 標準。注意！防護等級 2 只有在端子盒閉合時才有效。
UL 認證		E87056 ，通過 cULus 認證注意：本設備被視為開放式設備。必須安裝于機殼內，該機殼必須經過合理設計，能夠按照 UL 508 標準的規定防止內部起火以及防止因意外接觸帶電部件而導致人身傷害。
CCC 認證		通過中國強制性產品認證 (CCC)
環境條件
環境溫度		-40 ... 60 °C (-40 ... 140 °F)
存儲溫度		-40 ... 60 °C (-40 ... 140 °F)
機械規格
防護等級		IP67
連接		帶 8 個彈簧端子的端子盒，適用于橫截面積如下的電線：0.5 ...1.5 mm²，絕緣剝離 7.5 ...8.5 mm，M16 x 1.5 纜線密封接頭
材料
	外殼	塑料 ABS
	光學端面	塑料板
質量		112 g
尺寸
	高度	88 mm
	寬度	25,8 mm
	深度	65,5 mm

Classifications

System	Classcode
ECLASS 11.0	27270904
ECLASS 10.0.1	27270904
ECLASS 9.0	27270904
ECLASS 8.0	27270904
ECLASS 5.1	27270904
ETIM 7.0	EC002719
ETIM 6.0	EC002719
ETIM 5.0	EC002719
UNSPSC 12.1	39121528
Product category / 產品類的	光電式接近開關
