技術數據
PDU 箱體中的 180° 旋轉式顯示屏/控制單元可更換
內置的全冗余式電源件，從所有相位實現饋電
容錯式 PDU 電源裝置通過所有相位實現冗余
電壓 V，電流 A，頻率 Hz
有效功率，有效功，視在功率，視在功
功率因數 (cosPhi) 和相位角
零線電流測量/不平衡負載測定
熔斷器監測裝置用于監測內置熔斷器的 PDU
監測選裝件超壓保護裝置
高清 TFT 顯示屏 128x128 Pixel (RGB) 配備背景亮度功能和節能模式，用于顯示功率參數和 PDU 基本配置。
位置傳感器用于監測監視屏旋轉并正確將 PDU 顯示于網頁上
多色 LED 信號燈（綠/黃/紅）說明開關狀態以及各個相位或饋電裝置是否已達到警告/警報極限值
LED 電源燈用于顯示電壓
省電設計，能耗更小
材料
鋁型材，經黑色陽極氧化處理
插槽：塑料
供貨范圍
包括固定件
選項
可連接用于環境監控的 CMC III CAN 總線傳感器，***多 16 個傳感器
Measurement functions, description
通過 PoE 實現對 PDU 網頁服務器的緊急供電，順序關閉輸出端
每個輸出插座的開關功能
避免出現過載峰值：重新連接電源后順序接通輸出端
電源故障時也可保存繼電器的開關狀態
雙穩態繼電器：低電流消耗的同時保證高控制功率，同適用于高達 300 A 的接通電流
成組：同時開關多個輸出端
測量各相位和供電電源
高性能 CPU (ARM Cortex A8)
數字輸入端（無電勢觸點）
額外的警報輸出端/繼電器輸出端（轉換觸頭）
額外的警報輸出端/繼電器輸出端（轉換觸頭）
尺寸
高度: 44 mm
深度: 144 mm
長度: 450 mm
插座數量和型號
4 x 保護接地觸點，型號 F，CEE 7/3
額定工作電壓
230 V (交流)
額定電流（***大）
16 A
額定功率
3.7 kW
供電
每個供電電源的相數: 1~
連接電纜長度
3 m
接線方式
CEE
接口
全冗余式以太網接口 10/100/1000 Mbit/s（2x RJ45, 1x 配備 PoE）
USB 2.0 端口 (USB-A)，用于接地配置、固件更新和數據記錄
CAN 總線接口 (RJ45)，用于***多 16 個環境傳感器
串聯接口 RS232 (RJ12)，用于 LTE 單元， Scripting, CLI
使用自帶證書/TLS 1.2
報警時發送 E-Mail (SMTP)
用戶管理包括權限管理
LDAP(S)/Radius/Active Directory 連接
Syslog 服務器連接（***多 2 個服務器）
準則
EMC 指令 2014/30/EG
低電壓指令 2014/35/EU
標準
EN 62368-1
EN 61000-3
EN 61000-4
EN 61000-6
EN 62053-21
協議
網絡服務器 (HTTP, HTTPS, SSL) SSH, Telnet, NTP
TCP/IP v4 & v6, DHCP, DNS
SNMP v1, v2c & v3, Modbus/TCP, OPC-UA
MIB 用于連接第三方軟件 DCIM
FTP/SFTP（升級/文件傳輸）
工作溫度范圍
5 °C...50 °C
空氣濕度（沒有凝露）
10...95 %
貯存溫度范圍
-20 °C...70 °C
適用于
箱體類型: VX IT 機柜框架: ≥ 800 mm
箱體類型: VX IT 19" 安裝角軌: ≥ 800 mm
包裝單元
1 件

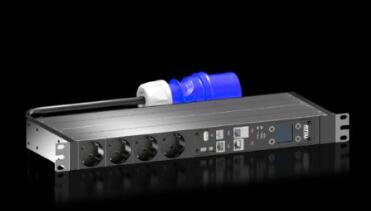

威圖機柜配件Rittal開關型PDU,16A/1P ,CEE ,4xCEE7/3 歐式插座 (19")DK 7979.303
機柜配電設備：智能 PDU 配備每相電能測量功能以及各個插座的開關功能
型式
型式 19"
產品描述
緊裝式結構的**配電設備用于 IT 網絡機架和服務器機架。饋電系統或每個相位配備開關功能和電能測量功能。
您的獲益
如果是垂直安裝，則無需工具便可安裝到 Rittal VX IT 或 TS IT 機架的零 U 空間中
對相位和安全回路進行彩色標記（L1=粉色，L2=黑色，L3=白色）
VX IT 的免工具安裝套件
PDU 自供電，無需外部電源供電
測量精度 ±1 % (kWh)，符合 EN 62 053-21
可編程設置重新連接電源后的接通特性（開/關/上一狀態）
可編程設置開關特性（時間/編程設置邏輯電路）
內置的實時鐘表配備緩沖電池（***長 10 年，可更換電池）
內置的電磁蜂鳴器用于聲學警報
可設置電壓、電流、功率的極限值（警告/警報）
總工作時間和階段工作時間計數器，可復位
