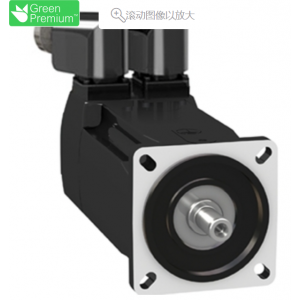

施耐德電機BMH0702P01A2A MOTOR 70MM IEC 2,5NM IP54 700W

施耐德Lexium 32運動控制BMH-伺服電機概述BMH伺服電機在同類產品中的功率密度***gao，可以滿足大多數緊湊型設備設計的要求。憑借4種法蘭尺寸以及每種法蘭尺寸下的3種不同的長度，對于多數應用可提供適合的解決方案，涵蓋從1.2至84 Nm的連續停止轉矩范圍，速度為8000 rpm。

由于其中慣量的電機設計，新的BMH伺服電機可以在同樣的電機尺寸上實現更高的負載慣量，并提高了設定增益，由此可滿足對高負載和即插即用式運動調節的需求。

BMH伺服電機可以5種法蘭尺寸提供：70、100、140、190和205 mm。它們被UL(Underwriters Laboratories) 認證為“認可” ，符合UL 1004標準及歐洲指令(e標志) 。

BMH0701P01F1A

BMH0701P01F2A

BMH0701P02A1A

BMH0701P02A2A

BMH0701P02F1A

BMH0701P02F2A

BMH0701P06A1A

BMH0701P06A2A

BMH0701P06F1A

BMH0701P06F2A

BMH0701P07A1A

BMH0701P07A2A

BMH0701P07F1A

BMH0701P07F2A

BMH0701P11A1A

BMH0701P11A2A

BMH0701P11F1A

BMH0701P11F2A

BMH0701P12A1A

BMH0701P12A2A

BMH0701P12F1A

BMH0701P12F2A

BMH0701P16A1A

BMH0701P16A2A

BMH0701P16F1A

BMH0701P16F2A

BMH0701P17A1A

BMH0701P17A2A

BMH0701P17F1A

BMH0701P17F2A

BMH0701P21A1A

BMH0701P21A2A

BMH0701P21F1A

BMH0701P21F2A

BMH0701P22A1A

BMH0701P22A2A

BMH0701P22F1A

BMH0701P22F2A

BMH0701P26A1A

BMH0701P26A2A

BMH0701P26F1A

BMH0701P26F2A

BMH0701P27A1A

BMH0701P27A2A

BMH0701P27F1A

BMH0701P27F2A

BMH0701P31A1A

BMH0701P31A2A

BMH0701P31F1A

BMH0701P31F2A

BMH0701P32A1A

BMH0701P32A2A

BMH0701P32F1A

BMH0701P32F2A

BMH0701P36A1A

BMH0701P36A2A

BMH0701P36F1A

BMH0701P36F2A

BMH0701P37A1A

BMH0701P37A2A

BMH0701P37F1A

BMH0701P37F2A

BMH0701T01A1A

BMH0701T01A2A

BMH0701T01F1A

BMH0701T01F2A

BMH0701T02A1A

BMH0701T02A2A

BMH0701T02F1A

BMH0701T02F2A

BMH0701T06A1A

BMH0701T06A2A

BMH0701T06F1A

BMH0701T06F2A

BMH0701T07A1A

BMH0701T07A2A

BMH0701T07F1A

BMH0701T07F2A

BMH0701T11A1A

BMH0701T11A2A

BMH0701T11F1A

BMH0701T11F2A

BMH0701T12A1A

BMH0701T12A2A

BMH0701T12F1A

BMH0701T12F2A

BMH0701T16A1A



主要信息

產品短名	BMH
產品類型	伺服電機
***大機械速度	8000 rpm
連續失速扭矩	2.5 N.m 適用 LXM32.D12N4 在…上 3 A, 400 V, 三相 2.5 N.m 適用 LXM32.D12N4 在…上 3 A, 480 V, 三相
***大失速轉矩	7.4 N.m 適用 LXM32.D12N4 在…上 3 A, 400 V, 三相 7.4 N.m 適用 LXM32.D12N4 在…上 3 A, 480 V, 三相
標稱輸出功率	700 W 適用 LXM32.D12N4 在…上 3 A, 400 V, 三相 700 W 適用 LXM32.D12N4 在…上 3 A, 480 V, 三相
額定力矩	2.2 N.m 適用 LXM32.D12N4 在…上 3 A, 400 V, 三相 2.2 N.m 適用 LXM32.D12N4 在…上 3 A, 480 V, 三相
標稱速度	3000 rpm 適用 LXM32.D12N4 在…上 3 A, 400 V, 三相 3000 rpm 適用 LXM32.D12N4 在…上 3 A, 480 V, 三相
適用范圍	LXM32.D12N4 在…上 400...480 V 三相
軸端	光軸
IP 保護等級	IP54 標準
速度環分辨率	131072 點/圈
制動報閘	有
安裝方式	國際標準法蘭
電氣連接	旋鈕直角連接器

補充信息

適用范圍	Lexium 32
額定電源電壓 [Us]	480 V
電網相數	三相
連續失速電流	2.94 A
持續功率	1.51 W
***大電流 Irms	9.7 A 適用 LXM32.D12N4
***大恒定電流	9.68 A
第二軸	無第二軸端
軸直徑	11 mm
軸長度	23 mm
反饋類型	單圈SinCos Hiperface
保持扭矩	3 N.m 制動報閘
電機法蘭尺寸	70 mm
電機棧數	2
轉矩常數	0.84 N.m/A 在…上 120 °C
反電動勢常數	54.08 V/krpm 在…上 120 °C
電機極數	10
轉子慣量	1.24 kg.cm²
定子電阻	3.8 在…上 20 °C
定子電感	12.2 mH 在…上 20 °C
定子電氣時間常數	3.2 ms 在…上 20 °C
***大徑向力 Fr	710 N 在…上 1000 rpm 560 N 在…上 2000 rpm 490 N 在…上 3000 rpm 450 N 在…上 4000 rpm 410 N 在…上 5000 rpm 390 N 在…上 6000 rpm
***大軸向力 Fa	0.2 x Fr
剎車起動功率	7 W
冷卻方式	自然通風
寬度	193 mm
定心環直徑	60 mm
定心環深度	2.5 mm
安裝孔數	4
安裝孔直徑	5.5 mm
安裝孔徑	82 mm
凈重	3.3 kg

包裝單位

Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	11.0 cm
Package 1 Width	20.0 cm
Package 1 Length	40.0 cm
Package 1 Weight	2.0 kg
