SENTRON，測量?jī)x，7KM PAC4200，LCD，L-L：690 V，L-N： 400 V，5 A，三相，Modbus TCP，可選 Modbus RTU / PROFINET / PROFIBUS / 數字輸入端/數字輸出端，視在- / 有效- / 無功電能 / cos phi，諧波: 2- 64.,THD，等級 0.2 根據 IEC61557-12 或等級 0.2S 根據 IEC62053-22, 寬電壓范圍的電源，AC/DC，螺栓型端子連接

版本

產品品牌名稱

SENTRON

產品名稱

電能質量測量?jī)x

產品的規格

緊湊型

產品類型名稱

7KM PAC4200

測量

測量方法

● 用于電壓測量

TRMS

● 用于電流測量

TRMS

測量值采集方式

無縫的，連續的

電壓波形

正弦或失真

可測量的網電頻率

● 初始值

45 Hz

● 終值

65 Hz

用于測量值采集的運行方式自動的網電頻率記錄

是

用于測量值采集的運行方式

● 固定在50 Hz

否

● 固定在60 Hz

否

電源電壓

電源結構形式

寬電壓范圍電源

電壓類型電源電壓

AC/DC

供電電壓 AC 時

95 ... 240 V

供電電壓 DC 時

110 ... 340 V

防護等級

防護等級 IP 正面的

IP65

設備保護等級 處于安裝時的狀態

II

適應性

使用的適宜性

安裝在封閉空間內位置固定的配電盤上

產品功能

● 電壓測量

是

● 電流測量

是

● 有效功率測量

是

● 無功功率測量

是

● 頻率測量

是

顯示和操作

顯示器規格

LCD

高度顯示屏的

54 mm

寬度顯示屏的

72 mm

顏色顯示器背景

白色

屏幕背景光亮度可調節

是

屏幕背景光亮度可通過時間控制調低

是

屏幕對比度可調節

是

語言在顯示器的顯示上支持

de, en, fr, spa, ita, por, tur, rus, chi, pol

按鍵數

4

通訊

傳輸率 ***小值

10 000 kbit/s

傳輸率 ***大值

100 000 kbit/s

接口數量按照快速以太網

1

電氣連接規格快速以太網接口

RJ45 (8P8C)

協議在以太網接口處支持

MODBUS TCP

傳輸率 1 工業以太網

10 Mbit/s

傳輸率 2 工業以太網

100 Mbit/s

故障限制

參考條件對于測量***度的

符合 IEC61557-12

用于相對總的測量不確定性的公式

● 對于測量值電壓

+/- 0.2 %

● 對于測量值電流

+/- 0.2 %

● 對于測量值功率因數

+/- 2 %

● 在有效功測量值

等級 0.2 符合 IEC61557-12 標準或等級 0.2S 符合 IEC62053-22 標準

● 對于無效功測量值

等級 2 符合 IEC61557-12 或 IEC62053-23 標準

● 對于測量值THD

+/- 2 %

輸入/輸出

數字輸入端數量

2

電氣連接規格在數字輸入端

螺栓連接

數碼式輸入端的運行條件外部電源

是

輸入電壓在數字輸入端 DC 時 ***大值

30 V

數字輸出端數量

2

操作輸出端規格

電子設備

數碼輸出端的結構形式

換檔功能或脈沖輸出功能

工作電壓作為輸出電壓 DC 時 許可***大值

30 V

電氣連接規格在數字輸出端

螺栓連接

輸出電流在數字輸出端

● 信號 <0> 時 ***大值

0.2 mA

● 信號 <1> 時 ***大值

27 mA

● DC 時 時間限定在100 ms ***大值

300 mA

內部電阻在數字輸出端

55

標準 對于脈沖調整的

信號反應按照IEC62053-31

脈沖持續時間

● 初始值

30 ms

● 終值

500 ms

可調節的時間標度線 ***小值

10 ms

接通頻率在數字輸出端 ***大值

20 Hz

輸出的特性短路保護

是

測量類別用于數碼信號

CATI

測量輸入

可測量的網電電壓在 (PE)N 和 L 之間 AC 時 ***大額定值

400 V

可測量的網電電壓在 (PE)N 和 L 之間 AC 時

● ***小值

11.5 V

● ***大值

480 V

可測量的網電電壓外導體之間的 AC 時 ***大額定值

690 V

可測量的網電電壓外導體之間的 AC 時

● ***小值

20 V

● ***大值

828 V

電壓的測量區擴展帶有外部的電壓互感器

是

內阻外導體和中性線在電壓測量時

1.05 M

測量類別用于電壓測量

CAT III

可測量的電流

● 1 AC 時 額定值

1 A

● 2 AC 時 額定值

5 A

相對的可測量電流 AC 時

● ***小值

1 %

● ***大值

120 %

電流的測量區擴展帶有外部的電流互感器

是

零點遏制在電流測量時

0 ... 10 %

視在功率消耗在電流測量時

● 對于測量范圍1 A 每個相位

4 mVA

● 對于測量范圍5 A 每個相位

0.115 VA

測量類別用于電流測量

CATIII

連接

可連接的導線截面類型

● 在電壓的測量輸入端單芯線的

1x (0.5 ... 4 mm²)、2x (0.5 ... 2,5 mm²)

● 在電壓的測量輸入端細芯線的帶有電纜末端加工

1x (0.5 ... 2.5 mm²)、2x (0.5 ... 1.5 mm²)

● 在電壓的測量輸入端在 AWG 導線處單芯線的

2x20至14

● 在電流的測量輸入端單芯線的

1x (0.5 - 4 mm²)，2x (0.5 - 2.5 mm²)

● 在電流的測量輸入端細芯線的帶有電纜末端加工

1x (0.5 - 2.5 mm²)，2x (0.5 - 1.5 mm²)

● 在電流的測量輸入端在 AWG 導線處單芯線的

2x20至14

電氣連接規格

● 在電壓的測量輸入端

螺栓連接

● 在電流的測量輸入端

螺栓連接

機械設計

緊固類型 DIN 導軌安裝

否

多功能測量器的結構尺寸

96的

高度

96 mm

寬度

96 mm

深度

82 mm

安裝深度

77 mm

凈重

543 g

裝入位置

垂直的

環境條件

環境溫度運行期間

● ***小值

-10 °C

● ***大值

55 °C

環境溫度存放期間

● ***小值

-25 °C

● ***大值

70 °C

相對空氣濕度 25 °C 時 無冷凝運行期間 ***大值

95 %

安裝高度高度超出水平面以上 ***大值

2 000 m

污染程度

2

證書

資格證明作為EG合格證明

IEC 61010-1:2001(第二版)和1，EN61010-1:2001(第二版)和DINEN61010-1:2002帶有"修正 1"

參考標示符合 DIN EN 61346-2

P

認可證書

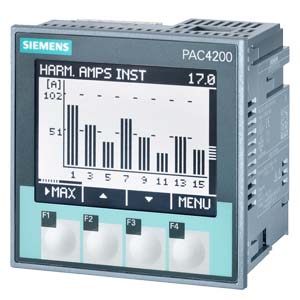

西門子SENTRON 測量?jī)x 7KM4212-0BA00-3AA0

7KM4212-0BA00-3AA0

(EAN: 4011209802902 / UPC: 040892155112)

PMD SENTRON PAC4200 96 LCD PM ACDC TEK
