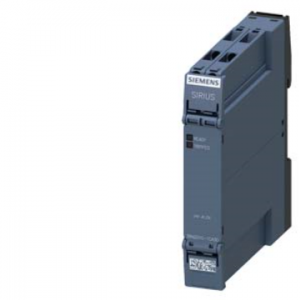

西門子時間繼電器3RP2525-1BB30電子 響應延遲 2 轉換觸點

時間繼電器，電子 響應延遲 2 轉換觸點，7 個時間范圍 0.05 s...100 h 24 V AC/DC AC 50/60 Hz 時 帶有 LED，螺栓型端子連接



產品品牌名稱 SIRIUS
產品名稱 定時繼電器
產品的規格 反應延遲
產品類型名稱 3RP25
綜合技術數據
產品組件
● 繼電器輸出端 是
● 半導體輸入端 否
產品擴展 需要 遠程操作 否
產品擴展 可選 遠程操作 否
損耗功率 [W] ***大值 2 W
絕緣電壓 針對根據 IEC 60664 的過電壓類別 III 污染度 3 時 測定值 300 V
試驗電壓 絕緣檢查的 2.5 kV
污染程度 3
抗沖擊電壓能力 測定值 4 000 V
防護等級 IP IP20
耐沖擊性 符合 IEC 60068-2-27 11g / 15 ms
機械式使用壽命（轉換周期） 典型 10 000 000
電氣使用壽命（操作循環） AC-15 時 230 V時 典型 100 000
可設置的時間 0.05 s ... 100 h
相對的調節精度 參考刻度盤終值 5 %; +/-
熱電流 5 A
重啟待機時間 150 ms
參考標示 符合 IEC 81346-2:2009 K
相對的重復精度 1 %; +/-
環境溫度影響 在所設置的運行時間中占整個溫度范圍的 1 %
電源電壓的影響 在所設置的運行時間中占整個電壓范圍的 1 %
RoHS 指令（日期） 09/12/2014
控制電路/控制
電壓類型 控制饋電電壓的 AC/DC
控制饋電電壓 1 AC 時
● 50 Hz 時 測定值 24 V
● 60 Hz 時 測定值 24 V
控制饋電電壓頻率 1 50 ... 60 Hz
控制饋電電壓 1 DC 時
● 測定值 24 V
工作區要素控制饋電電壓測定值 DC 時
● 初始值 0.85
● 終值 1.1
工作區要素控制饋電電壓測定值 AC 時 50 Hz 時
● 初始值 0.85
● 終值 1.1
工作區要素控制饋電電壓測定值 AC 時 60 Hz 時
● 初始值 0.85
● 終值 1.1
接通電流峰值
● 24 V 時 2 A
接通電流峰值持續時間
● 24 V 時 1 ms
切換功能
開關功能
● 動作延遲的 是
● 響應延遲/瞬時切換 否
● 接通脈沖單次觸發 否
● 接通脈沖單次觸發/瞬時切換 否
● 返回延遲 否
開關功能
● 通過暫停對稱閃爍啟動/瞬時切換 否
● 通過暫停對稱閃爍啟動 否
● 通過脈沖對稱閃爍啟動/瞬時切換 否
● 通過脈沖對稱閃爍啟動 否
● 通過暫停非對稱閃爍啟動 否
● 開始脈沖式非對稱閃爍 否
開關功能
● 帶跟蹤時間的星－三角開關電路 否
● 星－三角開關電路 否
開關功能 使用控制信號
● 附加的響應延遲 否
● 脈沖關斷 否
● 脈沖關斷/瞬時切換 否
● 返回延遲 否
● 返回延遲/瞬時切換 否
● 脈沖延遲 否
● 脈沖延遲/瞬時切換 否
● 脈沖形成的 否
● 脈沖形成/瞬時切換 否
● 外加相應延遲/瞬時切換 否
● 響應延遲/返回延遲/瞬時切換 否
● 接通脈沖單次觸發 否
● 接通脈沖單次觸發/瞬時切換 否
開關功能 脈沖接點繼電器 使用控制信號
● 通過關閉的控制信號可重新觸發/瞬時切換 否
● 通過接通的控制信號可重新觸發 否
● 通過接通的控制信號可重新觸發/瞬時切換 否
● 通過關閉的控制信號可重新觸發 否
保護裝置，防止短路導致開關裝置損壞。
熔斷體規格 用于輔助開關的短路保護 需要 保險絲gL/gG: 4A
輔助電路
材料 開關觸點 AgSnO2
常閉觸點數量
● 延遲轉換的 0
● 無延遲轉換的 0
常開觸點數量
● 延遲轉換的 0
● 無延遲轉換的 0
轉換器數量
● 延遲轉換的 2
● 無延遲轉換的 0
工作電流 輔助觸頭的 AC-15 時
● 24 V 時 3 A
● 250 V 時 3 A
工作電流 輔助觸頭的 DC-13 時
● 24 V 時 1 A
● 125 V 時 0.2 A
● 250 V 時 0.1 A
開關頻率 帶有接觸器3RT2 ***大值 5 000 1/h
接觸可靠性 輔助觸頭的 每100 Mio.(17 V, 5 mA)次開關轉換出現一
