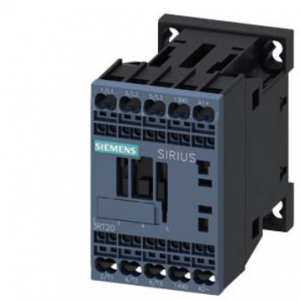

西門子功率接觸器3RT2016-2BB41 AC-3e/AC-3 9 A 4 kW / 400 V

技術數據

功率接觸器，AC-3e/AC-3， 9 A，4 kW / 400 V，3 極， 24 V DC， 輔助觸頭：1 常開觸點， 彈簧型端子， 尺寸：S00


 產品品牌名稱 SIRIUS
產品名稱 功率接觸器
產品類型名稱 3RT2
綜合技術數據
接觸器的結構尺寸 S00
產品擴展
● 用于通訊的功能模塊 否
● 輔助開關 是
損耗功率 [W] 電流測定值時
● AC 時 在熱運行狀態中 0.9 W
● AC 時 在熱運行狀態中 每個電極 0.3 W
● 無負載電流份額 典型 4 W
絕緣電壓
● 主電路的 污染度 3 時 測定值 690 V
● 輔助電路 污染度 3 時 測定值 690 V
抗沖擊電壓能力
● 主電路的 測定值 6 kV
● 輔助電路 測定值 6 kV
針對安全隔離的***大允許電壓 在線圈和主觸點之間 符合 EN 60947-1 400 V
耐沖擊性 方波沖擊時
● DC 時 6,7g / 5 ms, 4,2g / 10 ms
耐沖擊性 正弦沖擊時
● DC 時 10,5g / 5 ms, 6,6g / 10 ms
機械式使用壽命（轉換周期）
● 接觸器的 典型 30 000 000
● 帶有電子調適輔助開關塊的接觸器的 典型 5 000 000
● 帶有輔助開關塊的接觸器的 典型 10 000 000
參考標示 符合 IEC 81346-2:2009 Q
RoHS 指令（日期） 10/01/2009
環境條件
安裝高度 高度超出水平面以上 ***大值 2 000 m
環境溫度
● 運行期間 -25 ... +60 °C
● 存放期間 -55 ... +80 °C
相對空氣濕度 ***小值 10 %
相對空氣濕度 55 ℃ 時 根據 IEC 60068-2-30 ***大值 95 %
Environmental footprint
環保產品聲明(EPD) 是
全球變暖潛能值 [CO2 當量] 總計 153 kg
全球變暖潛能值 [CO2 當量] 制造期間 1.42 kg
全球變暖潛能值 [CO2 當量] 運行期間 152 kg
全球變暖潛能值 [CO2 當量] 使用壽命終止后 -0.305 kg
主電路
極數 用于主電路 3
常開觸點數量 用于主觸點 3
工作電壓
● AC-3 時 測定值 ***大值 690 V
● AC-3e 時 測定值 ***大值 690 V
工作電流
● AC-1 時 400 V 時 環境溫度 40 °C 時 測定值 22 A
● AC-1 時
— ***高 690 V 環境溫度 40 °C 時 測定值 22 A
— ***高 690 V 環境溫度 60 °C 時 測定值 20 A
● AC-3 時
— 400 V 時 測定值 9 A
— 500 V 時 測定值 7.7 A
— 690 V 時 測定值 6.7 A
● AC-3e 時
— 400 V 時 測定值 9 A
— 500 V 時 測定值 7.7 A
— 690 V 時 測定值 6.7 A
● AC-4 400 V 時 測定值 8.5 A
● AC-5 A 時 ***高 690 V 測定值 19.4 A
● AC-5b 時 ***高 400 V 測定值 7.4 A
● AC-6a 時
— 至 230 V 電流峰值 n=20 時 測定值 5.3 A
— ***高 400 V 電流峰值 n=20 時 測定值 5.3 A
— ***高 500 V 電流峰值 n=20 時 測定值 5.3 A
— ***高 690 V 電流峰值 n=20 時 測定值 5 A
● AC-6a 時
— 至 230 V 電流峰值 n=30 時 測定值 3.5 A
— ***高 400 V 電流峰值 n=30 時 測定值 3.5 A
— ***高 500 V 電流峰值 n=30 時 測定值 3.6 A
— ***高 690 V 電流峰值 n=30 時 測定值 3.3 A
***小橫截面 在主電路中 ***大 AC-1 測定值時 4 mm²
工作電流 約 200000 次操作循環 AC-4
● 400 V 時 測定值 4.1 A
● 690 V 時 測定值 3.3 A
工作電流
● 在 1 個導電回路中 DC-1時
— 24 V 時 測定值 20 A
— 60 V 時 測定值 20 A
— 110 V時 測定值 2.1 A
