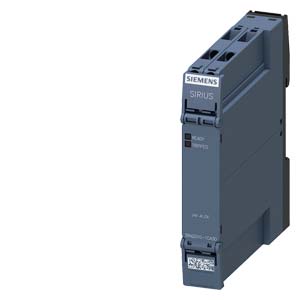

時間繼電器，多功能 2 轉換觸點，27 項功能 7 個時間范圍（0.05 s...100 h） 12-240 V AC/DC AC 50/60 Hz 時 帶有 LED，螺栓型端子連接 |
| 產品品牌名稱 |
SIRIUS |
| 產品名稱 |
定時繼電器 |
| 產品的規格 |
27 種功能 |
| 產品類型名稱 |
3RP25 |
| 綜合技術數據 |
| 產品組件 |
|
| ● 繼電器輸出端 |
是 |
| ● 半導體輸入端 |
否 |
| 產品擴展 需要 遠程操作 |
否 |
| 產品擴展 可選 遠程操作 |
否 |
| 損耗功率 [W] ***大值 |
2 W |
| 絕緣電壓 針對根據 IEC 60664 的過電壓類別 III 污染度 3 時 測定值 |
300 V |
| 試驗電壓 絕緣檢查的 |
2.5 kV |
| 污染程度 |
3 |
| 抗沖擊電壓能力 測定值 |
4 000 V |
| 防護等級 IP |
IP20 |
| 耐沖擊性 符合 IEC 60068-2-27 |
11g / 15 ms |
| 機械式使用壽命（轉換周期） 典型 |
10 000 000 |
| 電氣使用壽命（操作循環） AC-15 時 230 V時 典型 |
100 000 |
| 可設置的時間 |
0.05 s ... 100 h |
| 相對的調節精度 參考刻度盤終值 |
5 %; +/- |
| 熱電流 |
5 A |
| ***少接通持續時間 |
35 ms |
| 重啟待機時間 |
250 ms |
| 參考標示 符合 IEC 81346-2:2009 |
K |
| 相對的重復精度 |
1 %; +/- |
| 環境溫度影響 |
在所設置的運行時間中占整個溫度范圍的 1 % |
| 電源電壓的影響 |
在所設置的運行時間中占整個電壓范圍的 1 % |
| RoHS 指令（日期） |
09/12/2014 |
| 控制電路/控制 |
| 電壓類型 控制饋電電壓的 |
AC/DC |
| 控制饋電電壓 1 AC 時 |
|
| ● 50 Hz 時 |
12 ... 240 V |
| ● 60 Hz 時 |
12 ... 240 V |
| 控制饋電電壓頻率 1 |
50 ... 60 Hz |
| 控制饋電電壓 1 DC 時 |
|
| ● |
12 ... 240 V |
| 工作區要素控制饋電電壓測定值 DC 時 |
|
| ● 初始值 |
0.8 |
| ● 終值 |
1.1 |
| 工作區要素控制饋電電壓測定值 AC 時 50 Hz 時 |
|
| ● 初始值 |
0.8 |
| ● 終值 |
1.1 |
| 工作區要素控制饋電電壓測定值 AC 時 60 Hz 時 |
|
| ● 初始值 |
0.8 |
| ● 終值 |
1.1 |
| 接通電流峰值 |
|
| ● 24 V 時 |
0.3 A |
| ● 240 V 時 |
5 A |
| 接通電流峰值持續時間 |
|
| ● 24 V 時 |
0.3 ms |
| ● 240 V 時 |
0.5 ms |
| 切換功能 |
| 開關功能 |
|
| ● 動作延遲的 |
是 |
| ● 響應延遲/瞬時切換 |
是 |
| ● 接通脈沖單次觸發 |
是 |
| ● 接通脈沖單次觸發/瞬時切換 |
是 |
| ● 返回延遲 |
否 |
| 開關功能 |
|
| ● 通過暫停對稱閃爍啟動/瞬時切換 |
是 |
| ● 通過暫停對稱閃爍啟動 |
是 |
| ● 通過脈沖對稱閃爍啟動/瞬時切換 |
是 |
| ● 通過脈沖對稱閃爍啟動 |
是 |
| ● 通過暫停非對稱閃爍啟動 |
否 |
| ● 開始脈沖式非對稱閃爍 |
否 |
| 開關功能 |
|
| ● 帶跟蹤時間的星－三角開關電路 |
否 |
| ● 星－三角開關電路 |
是 |
| 開關功能 使用控制信號 |
|
| ● 附加的響應延遲 |
是 |
| ● 脈沖關斷 |
是 |
| ● 脈沖關斷/瞬時切換 |
是 |
| ● 返回延遲 |
是 |
| ● 返回延遲/瞬時切換 |
是 |
| ● 脈沖延遲 |
是 |
| ● 脈沖延遲/瞬時切換 |
是 |
| ● 脈沖形成的 |
是 |
| ● 脈沖形成/瞬時切換 |
是 |
| ● 外加相應延遲/瞬時切換 |
是 |
| ● 響應延遲/返回延遲/瞬時切換 |
是 |
| ● 接通脈沖單次觸發 |
是 |
| ● 接通脈沖單次觸發/瞬時切換 |
是 |
| 開關功能 脈沖接點繼電器 使用控制信號 |
|
| ● 通過關閉的控制信號可重新觸發/瞬時切換 |
是 |
| ● 通過接通的控制信號可重新觸發 |
是 |
| ● 通過接通的控制信號可重新觸發/瞬時切換 |
是 |
| ● 通過關閉的控制信號可重新觸發 |
是 |
| 控制接口的規格 無浮動式 |
是 |
| 保護裝置，防止短路導致開關裝置損壞。 |
| 熔斷體規格 用于輔助開關的短路保護 需要 |
保險絲gL/gG: 4A |
| 輔助電路 |
| 材料 開關觸點 |
AgSnO2 |
| 常閉觸點數量 |
|
| ● 延遲轉換的 |
0 |
| ● 無延遲轉換的 |
0 |
| 常開觸點數量 |
|
| ● 延遲轉換的 |
0 |
| ● 無延遲轉換的 |
0 |
| 轉換器數量 |
|
| ● 延遲轉換的 |
2 |
| ● 無延遲轉換的 |
0 |
| 工作電流 輔助觸頭的 AC-15 時 |
|
| ● 24 V 時 |
3 A |
| ● 250 V 時 |
3 A |
| 工作電流 輔助觸頭的 DC-13 時 |
|
| ● 24 V 時 |
1 A |
| ● 125 V 時 |
0.2 A |
| ● 250 V 時 |
0.1 A |
| 開關頻率 帶有接觸器3RT2 ***大值 |
5 000 1/h |
| 接觸可靠性 輔助觸頭的 |
每100 Mio.(17 V, 5 mA)次開關轉換出現一次錯誤情況 |
| 觸點負荷能力 輔助觸頭的 符合 UL |
R300 / B300 |
| 電流通斷能力 電感負載時 |
0.01 ... 3 A |
| 輸入/ 輸出 |
| 產品功能 |
|
| ● 繼電器輸出端 轉換延遲的/立刻的 |
是 |
| ● 零電壓安全 |
否 |
| 電磁兼容性 |
| EMC 干擾發射 符合 IEC 61812-1 |
環境A(工業區域) |
| EMC 抗干擾穩定性 符合 IEC 61812-1 |
符合清晰度/銳度3 |
| 電纜連接的干擾耦合 |
|
| ● 來自脈沖 按照IEC 61000-4-4的 |
2kV電網電源連接 / 1kV控制極 |
| ● 來自線對地浪涌 符合 IEC 61000-4-5的 |
2 kV |
| ● 來自導線-導線浪涌 符合 IEC 61000-4-5的 |
1 kV |
| 電磁場產生的的干擾饋入 按照IEC 61000-4-3的 |
10 V/m |
| 靜電的放空 按照IEC 61000-4-2 |
4kV觸點放電 / 8kV排氣 |
| 安全 |
| 類別 按照EN 954-1 |
無 |
| 電氣安全 |
| 防護等級 IP 正面的 符合 IEC 60529 |
IP20 |
| 絕緣方式 |
基本絕緣 |
| 接口/ 接線端子 |
| 產品組件 用于輔助和控制電路的可拆下接線夾 |
是 |
| 電氣連接規格 用于輔助和控制電路 |
螺栓連接 |
| 可連接的導線截面類型 |
|
| ● 單芯線的 |
1x (0.5 ... 4.0 mm²)、2x (0.5 ... 2,5 mm²) |
| ● 細芯線的 帶有電纜末端加工 |
1x (0.5 ... 4 mm²)、2x (0.5 ... 1.5 mm²) |
| ● 在 AWG 導線處 單芯線的 |
1x (20 ... 12), 2x (20 ... 14) |
| ● 在 AWG 導線處 多芯線 |
1x (20 ... 12), 2x (20 ... 14) |
| 可連接的導線截面 |
|
| ● 單芯線的 |
0.5 ... 4 mm² |
| ● 細芯線的 帶有電纜末端加工 |
0.5 ... 4 mm² |
| AWG 號碼 作為已編碼可連接的導線截面 |
|
| ● 單芯線的 |
20 ... 12 |
| ● 多芯線 |
20 ... 14 |
| 擰緊扭矩 |
0.6 ... 0.8 N·m |
| 螺紋規格 連接螺栓的 |
M3 |
| 裝入/固定/外廓尺寸 |
| 裝入位置 |
任意的 |
| 緊固類型 |
螺栓和扣接固定于安裝導軌35mm |
| 高度 |
100 mm |
| 寬度 |
22.5 mm |
| 深度 |
90 mm |
| 須遵守間距 |
|
| ● 單列式安裝的 |
|
| — 向前地 |
0 mm |
| — 反向地 |
0 mm |
| — 向上地 |
0 mm |
| — 向下地 |
0 mm |
| — 側向地 |
0 mm |
| ● 到接地部件 |
|
| — 向前地 |
0 mm |
| — 反向地 |
0 mm |
| — 向上地 |
0 mm |
| — 側向地 |
0 mm |
| — 向下地 |
0 mm |
| ● 到帶電壓部件 |
|
| — 向前地 |
0 mm |
| — 反向地 |
0 mm |
| — 向上地 |
0 mm |
| — 向下地 |
0 mm |
| — 側向地 |
0 mm |
| 環境條件 |
| 安裝高度 高度超出水平面以上 ***大值 |
2 000 m |
| 環境溫度 |
|
| ● 運行期間 |
-25 ... +60 °C |
| ● 存放期間 |
-40 ... +85 °C |
| ● 運輸期間 |
-40 ... +85 °C |
| 相對空氣濕度 運行期間 |
10 ... 95 % |
| 認可 證書 |
|
|
