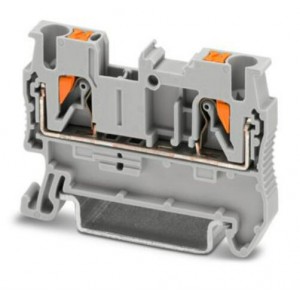

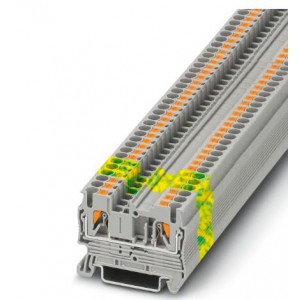

菲尼克斯PT 2,5 - 直通式接線端子

3209510

菲尼克斯直通式接線端子， 標稱工作電壓: 800 V， 額定電流: 24 A， 連接量: 2， 位數: 1， 接線方式: 直插式連接， 額定接線容量: 2.5 mm2， 橫截面: 0.14 mm2 - 4 mm2， 安裝方式: NS 35/7,5， NS 35/15， 顏色: 灰色

important;">產品詳情



Collapse all

---

---

技術數據



---

產品屬性

產品類型	直通式接線端子
產品系列	PT
位數	1
應用領域	鐵路工業
	機械工程
	工廠工程
	過程工業
連接量	2
行數	1
電位	1
絕緣特性
過電壓類別	III
污染等級	3

---

電氣特性

額定浪涌電壓	8 kV
額定條件下的***大功耗	0.77 W

---

連接數據

每層的連接數量	2
額定橫截面	2.5 mm²
剝線長度	8 mm ... 10 mm
塞規	A3
連接符合標準	IEC 60947-7-1
剛性導線橫截面	0.14 mm² ... 4 mm²
橫截面 AWG	26 ... 12 (按IEC標準修訂)
柔性導線橫截面	0.14 mm² ... 4 mm²
導線橫截面，柔性[AWG]	26 ... 12 (按IEC標準修訂)
柔性導線橫截面（套管不帶塑料絕緣管）	0.14 mm² ... 2.5 mm²
柔性導線橫截面（帶塑料絕緣管的套管）	0.14 mm² ... 2.5 mm²
2根具有相同橫截面的導線，柔性，帶TWIN套管及塑料套管	0.5 mm²
標稱電流	24 A (接線容量2.5mm²)
***大負載電流	30 A (具有4 mm²導線橫截面，剛性)
額定電壓	800 V
額定橫截面	2.5 mm²

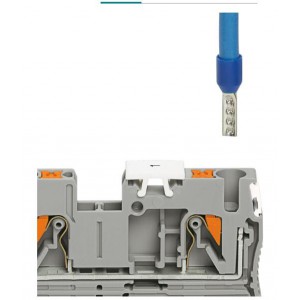

直接插拔式連接橫截面
剛性導線橫截面	0.34 mm² ... 4 mm²
柔性導線橫截面（套管不帶塑料絕緣管）	0.5 mm² ... 2.5 mm²
柔性導線橫截面（帶塑料絕緣管的套管）	0.34 mm² ... 2.5 mm²

---

Ex數據

額定參數 (ATEX/IECEx)
標識	II 2 G  Ex eb IIC Gb
工作溫度范圍	-60 °C ... 110 °C
Ex認證附件	3030417 D-ST 2,5
	3030721 ATP-ST 4
	1204517 SZF 1-0,6X3,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
橋接列表	插入式橋接件 / FBS 2-5 / 3030161
	插入式橋接件 / FBS 3-5 / 3030174
	插入式橋接件 / FBS 4-5 / 3030187
	插入式橋接件 / FBS 5-5 / 3030190
	插入式橋接件 / FBS 10-5 / 3030213
	插入式橋接件 / FBS 20-5 / 3030226
	插入式橋接件 / FBS 50-5 / 3038930
橋接數據	19 A / 2.5 mm²
防爆溫度上升	40 K (19 A / 2.5 mm²)
標稱工作電壓	550 V
用于使用橋接件進行橋接	550 V
- 不相鄰的接線端子之間橋接	352 V
- 切割至所需長度的橋接	220 V
- 切割至所需長度的橋接，帶蓋板	275 V
- 切割至所需長度的橋接，帶分隔板	550 V
額定絕緣電壓	500 V
輸出	(***)
Ex等級 常規
額定電流	19 A
***大負載電流	23 A
接觸電阻	0.93 mΩ
Ex 連接數據 概述
額定橫截面	2.5 mm²
額定接線容量AWG	14
剛性接線容量	0.14 mm² ... 4 mm²
接線容量AWG	26 ... 12
柔性接線容量	0.14 mm² ... 2.5 mm²
接線容量AWG	26 ... 14

---

尺寸

寬度	5.2 mm
端板寬度	2.2 mm
高度	48.6 mm
深度	35.3 mm
NS 35/7,5深度	36.8 mm
NS 35/15深度	44.3 mm

---

材料規格

顏色	灰色
阻燃等級，符合UL 94	V0
絕緣材料組	I
絕緣材料	PA
低溫下的靜態絕緣材料應用	-60 °C
絕緣材料相對溫度指數（電氣，UL 746 B）	130 °C
鐵路車輛的防火保護 (DIN EN 45545-2) R22	HL 1 - HL 3
鐵路車輛的防火保護 (DIN EN 45545-2) R23	HL 1 - HL 3
鐵路車輛的防火保護 (DIN EN 45545-2) R24	HL 1 - HL 3
鐵路車輛的防火保護 (DIN EN 45545-2) R26	HL 1 - HL 3
表面可燃性NFPA 130 (ASTM E 162)	通過
煙霧比光密度NFPA 130 (ASTM E 662)	通過
煙氣毒性NFPA 130 (SMP 800C)	通過

---

電氣測試

電涌電壓測試
測試電壓設定值	9.8 kV
結果	已通過測試
溫升測試
溫度上升要求測試	溫度上升 ≤ 45 K
結果	已通過測試
	已通過測試
短時耐受電流 2.5 mm²	0.3 kA
短時耐受電流 4 mm²	0.48 kA
結果	已通過測試
工頻耐受電壓
測試電壓設定值	2 kV
結果	已通過測試

---

機械特性

機械參數
開口式側板	是

---

機械測試

機械強度
結果	已通過測試
載體上的附件
DIN導軌/固定支點	NS 35/7,5
測試力設定值	1 N
結果	已通過測試
導線損壞和松動測試
旋轉速度	10 rpm
rpm	135
導線橫截面／重量	0.14 mm² / 0.2 kg
	2.5 mm² / 0.7 kg
	4 mm² / 0.9 kg
結果	已通過測試

---

環境和真實條件

老化
溫度循環	192
結果	已通過測試
針焰測試
暴露時間	30 s
結果	已通過測試
振蕩/寬頻帶噪音
規格	DIN EN 50155 (VDE 0115-200):2018-05
	DIN EN 50155 (VDE 0115-200):2022-06
頻譜	2類，B級使用壽命測試，在轉向架上進行
	1類，B級使用壽命測試，在車體上進行
頻率	f1 = 5 Hz 到 f2 = 250 Hz
	f1 = 5 Hz 到 f2 = 150 Hz
ASD等級	6.12 (m/s²)²/Hz
	0.964 (m/s²)²/Hz
加速度	3.12g
	0.58g
每軸的測試周期	5 h
	5 h
測試方向	X-, Y- 與 Z-軸
	X-, Y- 與 Z-軸
結果	已通過測試
	已通過測試
沖擊
規格	DIN EN 50155 (VDE 0115-200):2018-05
	DIN EN 50155 (VDE 0115-200):2022-06
脈沖波形	半弦
	半弦
加速度	30g
	5g
電擊時間	18 毫秒
	30 ms
每個方向的電擊次數	3
	3
測試方向	X-, Y- 與 Z-軸 （正向與負向）
	X-, Y- 與 Z-軸 （正向與負向）
結果	已通過測試
	已通過測試
環境條件
環境溫度（運行）	-60 °C ... 110 °C (考慮到自加熱在內的工作溫度范圍；有關***高短期工作溫度，請參見電氣特性相對溫度指數)
環境溫度（存放/運輸）	-25 °C ... 60 °C (短期內，不超過24 h，-60°C至+70°C)
環境溫度（組裝）	-5 °C ... 70 °C
環境溫度（執行）	-5 °C ... 70 °C
允許濕度（運行）	20 % ... 90 %
允許濕度（存放/運輸）	30 % ... 70 %

---

標準和規范

連接符合標準

IEC 60947-7-1

---

安裝

安裝類型	NS 35/7,5
	NS 35/15

---

商業數據



訂貨號	3209510
包裝單位	50 pc
***小訂貨量	50 pc
銷售關鍵代碼	BE2211
產品關鍵代碼	BE2211
目錄頁面	頁碼71 (C-1-2019)
GTIN	4046356329781
單件重量（含包裝）	6.35 g
單件重量（不含包裝）	5.8 g
關稅號	8536901900
原產地	CN

---
