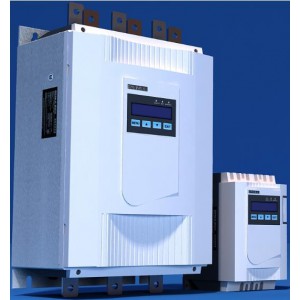

雷諾爾軟啟動器 JJR8000系列智能型電機軟起動器是采用電力電子技術、微處理器技術及現代控制理論技術生產的新型起動設備。該產品能有效的限制異步電動機啟動時的起動電壓，可廣泛應用于風機、水泵、輸送類及壓縮機等重載設備，是星/三角轉換、自耦降壓、磁控降壓等降壓啟動設備的理想換代產品。
雷諾爾軟啟動器 工作原理：
JJR8000的控制核心是微處理器DSP。這個微處理器控制系統可以對電機進行起動和保護。DSP微處理器對SCR進行相位觸發控制以降低加在電機上的電壓，然后通過控制加在電機上的電壓和電流，平滑的增加電機轉矩，直到電機加速到全速運行。這種起動方式可以降低電機的起動沖擊電流，減少對電網和電機自身的沖擊。同時也減少對聯在電機上機械負載裝置的機械沖擊，以延長設備的使用壽命，減少故障和停機。
JJR8000具有三種起動模式：電壓模式、限流模式、直起模式。
電壓模式
用來確定電機的初始轉矩(瀕率一定時，電機轉矩與所加電壓平方成正比)。
設定范圍：25%- 80%。調節時需要考慮電流沖擊和機械沖擊。若設得太高則可能導致初始電流過大，電流沖擊和機械沖擊過高。電壓模式下電流會依據負載而變化，但***大值限定在額定電流的5倍可以通過增加啟動時間降低啟動電流。當負載較輕或空載時因為電機勢能的加快建立即使沒有達到設定的上升時間也會完成啟動過程。
限流起動
確定電機在起動期間允許的***高電流。
設定范圍：150-500% FLA（電機額定電流）延伸范圍請咨尋廠家，設定值較高時，電機將會從主電路中取得較大的電流并快速加速。若設定值太低將會導致電機在加速結束后仍不能達到全速，一般設定以恰好不失速為宜。為了使啟動電流快速達到限定值，啟動時間不宜設定過長。
產品特點：
○ 可通過簡單的編程應用負載類型直接選擇定制的參數；
○ 三組啟動參數可選，方便于一臺電機軟起動器啟動不同功率的電機負載。
○ 啟動檢測電機反饋電壓實現閉環控制，保證電機在各種工況和不同的負載啟動成功。
○ 三種起動方式：電壓斜坡起動方式可得到***大的輸出轉矩；恒流軟起動方式***佳的限制起動電流；直起軟起動方式可以直接起動電機軟起動器。
○ 可編程延時起動方式，可編程連鎖控制。
○ 對輸入電源無相序要求。
○ 起動時間、停車時間均可數字修改。
○ 具有多種保護功能：過流，三相電流不平衡，過熱、缺相，電機過載等進行保護。
○ 動態故障記憶功能，便于查找故障起因。
○ 可在線查找***大的起動電流和***大的運行電流。
○ 現場總線的全動態控制監測起動器，易于組網。
產品典型應用簡介：
● 水泵一利用軟停車功能，停止時緩解泵的水錘顯現，節省了系統維修的費用。
● 球磨機一利用電壓斜坡起動，減少齒輪轉矩的磨損，減少維修工作量，既節省時間，又節省了開支。
● 風機一減少皮帶磨損和機械沖擊，節省了維修的費用。
● 壓縮機一利用限流，實現了平滑啟動，減少電動機發熱，延長使用壽命。
● 皮帶運輸機一通過軟起動實現平滑漸進的起動過程，避免產品移位和液體溢出。
技術指標：
● 主回路工作電壓：AC380V/690V/1140V(+10% ~ -25%)；
● 主回路工作電流：13A~1500A；
● 主回路頻率：50Hz/60Hz(±2%)；
● 控制回路供電：AC/DC220V+15%(0.5 A)；
● 軟起動上升時間：1~120S；
● 軟停車時間：0~100S；
● 沖擊時間：0.1~0.3S；
● 沖擊電壓：50% ~ ***；
● 限流倍數：1.5-5.0|e；
● 初始電壓：25% ~ 80%Ue；
● 冷卻方式：自然冷卻；
● 通訊方式：RS485串行通訊(Modbus-RTU/Profibus可選)；
