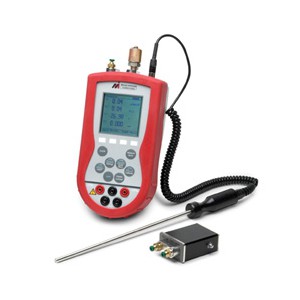

MFT 4010模塊化校準儀

 MFT 4010模塊化校準儀


MFT 4010是一個能真正減少現場校準時間的校準器和HART通訊器的突破性組合。MFT 4010系列在一個手持式裝置中集中了校準器的多功能和HART通訊器的便捷性。用戶可以同時在高分辨率液晶顯示器上查看多達四個測量或者將HART PV和AO數值與由NIST可溯源MFT測量的對應數值進行比較。校準結果和HART配置記錄為標準記錄

可用模塊包括差壓、表壓、真空壓力和壓力以及溫度和電壓/電流。將一個電壓和電流計集成到基本單元中。所有的HART現場設備可以通過使用HART 通訊器進行配置、問詢及調整。發向支持設備的Device Specific命令包含在MFT內

多合一工具代替多個手持式設備，從而簡化了工作量并提高了生產效率。


自動化HART現場設備

校準是通過儀器設置基礎上自動進行對校準儀的自動設置來實現自動化的，數字化設置使設備的調整步驟自動化

支持的校準類型 – 壓力，t/ c，RTD，I / P，P / I，切換，傳統循環和mA/V或HART發射器或本地指標。

文檔建立/遺留校準結果- 在掌上電腦上創建校準程序或者從兼容的設備管理軟件上下載。保存結果到非易失性存儲器。

現場更新 – 使用互聯網下載更新并添加功能/HART支持。

模塊 – 從一系列鎖定測量模式選擇以保證良好的通用性

現場重新認證–傳感器模塊和V / I整體可以通過MFT再校準為零點，量程，和一一對應。

用戶界面 - 2.1英寸×2.1英寸顯示屏，四個軟鍵（根據模式要求更改定義）和八個硬鍵組成用戶界面。顯示器可設置成顯示1-4項測量。

用戶便利 - 自動關機，減震，zui小值/zui大值采集，保持顯示功能，傳感器歸零，直接對比度調節。

安全鎖定—一次性鎖定特殊mft設置或所有設置。

診斷 - MFT4010在連接電源或者安裝傳感器模塊時會自我檢測。警告會顯示在顯示器上。

專用DOF內存—供500HART設備驅動程序使用的內存。2013年通用的DOFs。


型號及說明

MFT 4000校準器 -用于和選定的NIST可追蹤傳感器模塊與整體電壓/電流計一起用于校準工作的基本單元。包含有文檔。

含有用于模塊和全部Device Specific HART通信的基本單元的MFT 4010校準器 Quick Cal將HART PV and AO與MFT的NIST 可溯源測量結果顯示在一起。用戶可以識別所需的調整（復數）和使用來自同一顯示器的微調功能（S）。Smart Trim允許在無需通過菜單樹導航情況下選擇類比或者數字微調功能。包含有文檔。

記錄—記錄內存可存儲高達200個HART配置文件和超過100個校準結果（所發現及遺留[每一條有多達21個要點 ]，時間/日期信息標簽）。通過DB-9連接器與PC進行通信。


標準配件

兩個置于開放式傳感器凹槽的AC電源適配器，適用于美國插頭的100-240伏交流電，國際插頭套件

HART導線組件和供HART通訊（MFT 4010）測試引線套件使用的250歐姆并聯適配器

RS-232串行通信電纜

用戶使用手冊打印件

保護性橡膠護套

DPC管理工具–更新固件和HART驅動器

可選配件：壓力模塊/RIO模塊/TIO模塊/VMA模塊

帶有肩帶的軟手提箱可攜帶基本單元、模塊、泵、導線套裝和配件/管道。

帶有泡沫手柄的硬質手提箱，裝有3安裝模塊的基本元件/配件、4個附加模塊、導線套裝、手泵、RTD探針、配件。


規范

基座單元：9.00英寸長x 4.70英寸寬x 3.58英寸高的 ABS材質塑料箱，帶有減震的引導滑輪，重量為28盎司，三個可放置測量模塊的凹槽

鍵盤：帶有10個圓頂接觸式按鍵和4個軟鍵的覆蓋鍵盤，依靠液晶顯示器上的阿爾法矩陣輸入字母；依靠按鍵輸入

顯示屏：128×128像素顯示器，2.1英寸×2.1英寸的可視區域，5位分辨率

電源：6節AA堿性電池或鎳氫電池，可選100-240伏交流電源適配器

連接件：供±50毫安/伏直流電和HART使用的標準蕉形插座（34英寸中心）

認證：CE認證

根據CSA 22.2和UL 913認證標準 ，由 MET 實驗室認定為本質安全，一級，Div一區

NIST可追溯精度 電流/電壓：全量程的±0.025％ 每一華氏溫度下量程的±0.001％

模塊：2.3英寸長x 1.3英寸寬x 2.6英寸深，重量為8.3盎司或更少。拉動鎖存器來關上鎖 按下鎖存器具來打開鎖 電氣連接通過PC板接觸到基準元件上彈簧承載的。中空處插入來保護任一空置的凹槽（S）。
