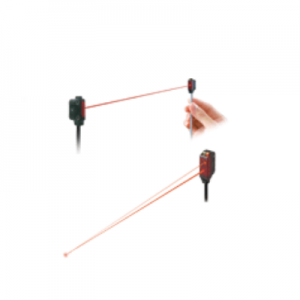

松下 放大器內置・超小型激光傳感器 EX-L200 50mA

微小物體檢測型（EX-L211）
由于使光芒擴散降低了光束的密度，減少了散射光的干擾，因此能檢出由微小物體引起的微弱的光量變化。
光點尺寸 :約6×4mm（距離為1m的目視示例)）

長距離檢測型（EX-L212）
即使3m的長距離檢測，也能實現周圍散射光干擾極少的高精度檢測。
光點尺寸：約8×5.5mm（距離為1m的目視示例）

長距離檢測型
可實現4m長距離檢測和優良的施工性。
光點尺寸：約6×4mm（距離為1m的目視示例)

微小物體檢測型
可檢測***小ø0.01mm金屬絲的高精度。
檢測距離也達到300mm，因此可適合廣泛的用途。
光點尺寸：ø1mm以下（距離為300mm的示例）

光點型（EX-L261）
可檢測***小ø0.01mm金屬絲的高精度。
不易受背景影響，且可穩定檢測帶有色斑的工件。
光點尺寸： ø1mm以下（距離為50mm的目視示例)）

線性光點型（EX-L262）
采用線性光點，可檢測薄型工件或有光澤、彎曲面的工件。
光點尺寸： 約5×1mm（距離為50mm的目視示例)）

適于定位和微小物體的檢測
100mm～200mm的檢測距離中，重復精度達0.02mm以下(代表例：EX-L221)，適用于定位用途。并且具備檢測ø0.01mm金屬絲等能力，因此在小型激光傳感器的領域內，精度達到高水準。

※將靈敏度調節器調至***佳時的代表示例。

采用高精度非球面玻璃透鏡
采用非球面玻璃模制透鏡，可有效降低像差，形成高品質光點。

畫龍點睛的受光孔
(EX-L211/L212)
ø0.5mm的受光孔剔除無用的光芒。只有進入受光孔內的光芒才有效，因此可進行**的高精度檢測。

還可顯示檢測物品，便于目視定位

邊觀察映照在光軸調整屏上的紅色光點，邊結合實物進行光軸調節，可便捷確認***佳的受光位置。
下圖是對自動鉛筆筆芯(檢測物體)進行目視調節的示例。

適合在有背景物體的環境下檢測
通過檢測限定距離，可在幾乎不受背景影響的狀態下進行穩定檢測。工件與背景物體較近時，可通過靈敏度調節器進行調節，以免檢測不出背景物體。

適合檢測帶有色斑的工件
同樣可穩定檢測帶有色斑的工件。

適合檢測薄型工件或有光澤、彎曲面的工件
（線性光點型 EX-L262）

通過各種線性光點，可檢測電路板等薄型工件或金屬管等有光澤、彎曲面的工件。。

(1)可用M3螺絲切實緊固
安裝孔中裝有金屬套管，因此，可防止因螺絲緊固過度而導致的損壞。(緊固扭矩：0.5Nm)

(2)配備靈敏度調節器（EX-L212□除外）
在超小型尺寸的激光傳感器上配有靈敏度調節器。適用于微妙的檢測和高精度檢測。

低消耗電流
激光光源產品中的低消耗電流。比LED光源約低5mA，使用越多越有效。

(3)可切換輸出動作
可通過輸出動作切換輸入，切換輸出動作。1種機型即可支持入光時ON/非入光時ON，因此，可消除誤訂購，減少維護部件的管理工時。 (緊固扭矩：0.5Nm)

(4)導體截面積為1.5倍，配線更容易！ 導線的導體截面積從以往超小型光電傳感器的0.1mm²增大至0.15mm²。電纜的壓接作業更方便，從而提高了施工性能。而且壓接部的拉伸強度也提高了。
