Pro-face擁有一條完善的產品線，從入門型、經濟型到應用于高性能設備的高規格人機界面和工業計算機等一系列產品可滿足各種需求。并且所有產品都可使用GP-Pro EX軟件創建可共用的畫面，使用Pro-face統一的開發平臺，利于拓展新業務。

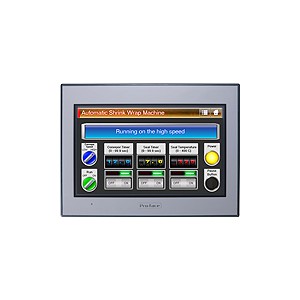

PFXSP5700TPD

基本產品信息
顯示規格
電氣規格
環境規格
接口規格
結構規格
外形尺寸

基本產品信息

類型

可編程人機界面

系列

SP5000系列

顯示屏尺寸

15"

型號

PFXSP5700TPD

全球代碼

PFXSP5700TPD

產品特點

15" DC 畫面自動縮放亮度自適應 (精良顯示模塊)

顯示規格

顯示屏類型

TFT 真彩 LCD

顯示尺寸

15"

分辨率

1,024 x 768 像素 (XGA)

自動縮放

支持

有效顯示面積

W304.1 x H228.1 mm

顯示顏色

1600萬色*1

背光燈

白色LED (用戶不可自行更換。需要更換時，請聯系當?shù)豍ro-face分支機構)

背光燈壽命

50,000小時以上(在25℃的環境下連續工作 - 亮度下降至原來的50%或背光燈開始閃爍)

亮度調節

0~100 (可通過觸摸面板或軟件進行調節)

光線感應

支持

觸摸面板類型

電阻式(模擬，多點觸摸)

觸摸面板分辨率

1,024 x 1,024

觸摸面板壽命

1,000,000次以上

1了解顯示顏色的詳細信息，請參閱畫面和邏輯編程軟件。

電氣規格

輸入電壓

12~24 Vdc

額定電壓

10.8~28.8 Vdc

電壓降

12Vdc：1.25ms以下
24Vdc：5ms以下

功耗

***大：22 W
不為外部設備供電時：19 W以下
關閉背光燈(待機模式)：6 W以下
背光燈調節(20%)：11 W以下*1

瞬時電流

30 A以下

抗干擾性能

干擾電壓：1000Vp-p；
脈沖周期：1µs；
上升時間：1ns(通過噪聲模擬器)

絕緣強度

1,000 Vac，20 mA 小于1分鐘(電源端子和FG端子之間)

絕緣電阻

500 Vdc, 10 MΩ 以上

1顯示模塊功耗

環境規格

國際安全標準

CE, UKCA, UL,cUL (508) Listed, ANSI/CSA (UL508+1604) Listed, ATEX, CCC, KCs, NEPSI, Marine DNV-GL, Marine ABS, Marine RINA, Marine BV, Marine ClassNK, Marine LR, Marine CCS, EAC, KC, C-Tick

工作溫度

0 ~ 60 °C

存儲溫度

-20 ~ +60 °C

工作濕度

10~90%RH (無凝露，濕球溫度計溫度: 39°C以下)

存儲濕度

10~90%RH (無凝露，濕球溫度計溫度: 39°C以下)

防塵

0.1mg/m3以下(絕緣級)

污染等級

2級污染

空氣質量

無腐蝕性氣體

氣壓(工作海拔)

800~1,114hPa (海拔2,000米以下)

抗振性能

符合IEC/EN61131-2標準
5~9Hz 單振幅：3.5mm
9~150Hz恒定加速度：9.8m/s2
X、Y、Z軸各10次(100分鐘)

抗沖擊性能

符合IEC/EN61131-2標準，147m/s2，X、Y、Z軸各3次

抗靜電性能

接觸式放電：6kV(符合IEC/EN61000-4-2，3級標準)

接口規格

USB(Type-A)接口

USB2.0(USB TYPE-A 接頭)×1；
電源電壓：5Vdc±5%；
輸出電流：500mA以下；
通訊距離：5m以下*1

USB(Mini-B)接口

USB 2.0 (Mini-B) x 1，***大傳輸距離：5米*2

1當使用增強型主機+顯示模塊時，每種USB設備僅可連接一個，例如一個USB存儲器、一根傳輸電纜或一個條形碼閱讀器。如果連接了多個相同類型的設備，則只有***個設備可用。

2當使用增強型主機+顯示模塊時，每種USB設備僅可連接一個，例如一個USB存儲器、一根傳輸電纜或一個條形碼閱讀器。如果連接了多個相同類型的設備，則只有***個設備可用。

結構規格

接地

功能接地：接地電阻為100Ω，電纜橫截面積為2mm2(AWG 14)以上，或當?shù)剡m用標準。(FG與SG端子同)

冷卻方式

自然風冷

結構

使用了工廠預裝的前置USB保護蓋：符合IP65F、IP67F。
使用了前置USB保護蓋(配件)：符合IP66F、IP67F、Type 4X/13(僅室內安裝)。
*安裝固定后的前面板且不使用前置USB接口。
注意：Pro-face制造的帶固定螺絲前置USB保護蓋(配件)(型號：PFXZCDCVUS1)。*1

外形尺寸

W397 x H296 x D67 mm

面板開孔尺寸

W383.5 x H282.5 mm
面板厚度：1.6 ~ 5 mm*2

重量

4.5kg以下*3

1本產品的正面安裝于固定面板上，已使用與規格中的標準相當?shù)臈l件對其進行了測試。

2尺寸公差為+1/0mm，倒角半徑小于R3。即使安裝面板的厚度在“面板開孔尺寸”建議的范圍之內，由于面板材質、尺寸、安裝位置和其他設備等原因，面板也可能會發生彎曲。因此，可能需要對安裝表面進行加固。

3僅適用于顯示模塊。

外形尺寸

顯示模塊+主機模塊
