西門子塑殼斷路器3VM1M160 R12.5 TM110M P/3P

低壓斷路器的主觸點是靠手動操作或電動合閘的。主觸點閉合后，自由脫扣機構將主觸點鎖在合閘位置上。過電流脫扣器的線圈和熱脫扣器的熱元件與主電路串聯，欠電壓脫扣器的線圈和電源并聯。當電路發生短路或嚴重過載時，過電流脫扣器的銜鐵吸合，使自由脫扣機構動作，主觸點斷開主電路。當電路過載時，熱脫扣器的熱元件發熱使雙金屬片上彎曲，推動自由脫扣機構動作。當電路欠電壓時，欠電壓脫扣器的銜鐵釋放。也使自由脫扣機構動作。分勵脫扣器則作為遠距離控制用，在正常工作時，其線圈是斷電的，在需要距離控制時，按下起動按鈕，使線圈通電，銜鐵帶動自由脫扣機構動作，使主觸點斷開。

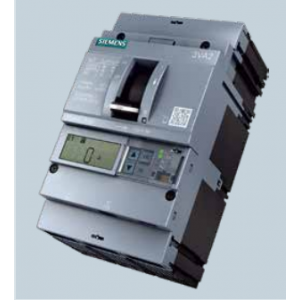

西門子塑殼斷路器3VT\3VL
型號：3VL
極數：3P
額定頻率：50/60（Hz）
額定絕緣電壓：690（V）
脫扣器電流：100（A）
產品認證：CCC
安裝方式：固定式
速度：快速型
滅弧介質：空氣式
結構：塑殼式
操作方式：手動操作
斷路器3VT系列
型號 電流 訂貨號
3VL160N16 TM F/3P 16 3VL1796-1DA33-0AA0
3VL160N20 TM F/3P 20 3VL1702-1DA33-0AA0
3VL160N25 TM F/3P 25 3VL1725-1DA33-0AA0
3VL160N32 TM F/3P 32 3VL1703-1DA33-0AA0
3VL160N40 TM F/3P 40 3VL1704-1DA33-0AA0
3VL160N50 TM F/3P 50 3VL1705-1DA33-0AA0
3VL160N63 TM F/3P 63 3VL1706-1DA33-0AA0
3VL160N80 TM F/3P 80 3VL1708-1DA33-0AA0
3VL160N100 TM F/3P 100 3VL1710-1DA33-0AA0
3VL160N125 TM F/3P 125 3VL1712-1DA33-0AA0
型號 電流 訂貨號
3VL160N160 TM F/3P 160 3VL1716-1DA33-0AA0
3VL160N50 TM F/3P 50 3VL2705-1DC33-0AA0
3VL160N63 TM F/3P 63 3VL2706-1DC33-0AA0
3VL160N80 TM F/3P 80 3VL2708-1DC33-0AA0
3VL160N100 TM F/3P 100 3VL2710-1DC33-0AA0
3VL160N125 TM F/3P 125 3VL2712-1DC33-0AA0
3VL160N160 TM F/3P 160 3VL2716-1DC33-0AA0
3VL250N200 TM F/3P 200 3VL3720-1DC36-0AA0
3VL250N250 TM F/3P 250 3VL3725-1DC36-0AA0
3VL400N200 TM F/3P 200 3VL4720-1DC36-0AA0
3VL400N250 TM F/3P 250 3VL4725-1DC36-0AA0
3VL400N315 TM F/3P 315 3VL4731-1DC36-0AA0
3VL400N400 TM F/3P 400 3VL4740-1DC36-0AA0
3VL630N315 TM F/3P 315 3VL5731-1DC36-0AA0
3VL630N400 TM F/3P 400 3VL5740-1DC36-0AA0
型號 電流 訂貨號
3VL630N500 TM F/3P 500 3VL5750-1DC36-0AA0
3VL630N630 TM F/3P 630 3VL5763-1DC36-0AA0
3VL160N63 ETU10 F/3P 63 3VL2706-1AB33-0AA0
3VL160N100 ETU10 F/3P 100 3VL2710-1AB33-0AA0
3VL160N160 ETU10 F/3P 160 3VL2716-1AB33-0AA0
3VL250N200 ETU10 F/3P 200 3VL3720-1AB36-0AA0
3VL250N250 ETU10 F/3P 250 3VL3725-1AB36-0AA0
3VL400N315 ETU10 F/3P 315 3VL4731-1AB36-0AA0
3VL400N400 ETU10 F/3P 400 3VL4740-1AB36-0AA0
3VL630N630 ETU10 F/3P 630 3VL5763-1AB36-0AA0
3VL800N800 ETU10 F/3P 800 3VL6780-1AB36-0AA0
3VL1250N1000 ETU10 F/3P 1000 3VL7710-1AB36-0AA0
3VL1250N1250 ETU10 F/3P 1250 3VL7712-1AB36-0AA0
3VL1600N1600 ETU10 F/3P 1600 3VL8716-1AB30-0AA0
型號 電流 訂貨號
3VL160N63 ETU20 F/3P 63 3VL2706-1AE33-0AA0
3VL160N100 ETU20 F/3P 100 3VL2710-1AE33-0AA0
3VL160N160 ETU20 F/3P 160 3VL2716-1AE33-0AA0
3VL250N200 ETU20 F/3P 200 3VL3720-1AE36-0AA0
3VL250N250 ETU20 F/3P 250 3VL3725-1AE36-0AA0
3VL400N315 ETU20 F/3P 315 3VL4731-1AE36-0AA0
3VL400N400 ETU20 F/3P 400 3VL4740-1AE36-0AA0
3VL630N630 ETU20 F/3P 630 3VL5763-1AE36-0AA0
3VL800N800 ETU20 F/3P 800 3VL6780-1AE36-0AA0
3VL1250N1000 ETU20 F/3P 1000 3VL7710-1AE36-0AA0
3VL1250N1250 ETU20 F/3P 1250 3VL7712-1AE36-0AA0
3VL1600N1600 ETU20 F/3P 1600 3VL8716-1AE30-0AA0
型號 電流 訂貨號
3VL160N63 ETU22 F/3P 63 3VL2706-1AG33-0AA0
3VL160N100 ETU22 F/3P 100 3VL2710-1AG33-0AA0
3VL160N160 ETU22 F/3P 160 3VL2716-1AG33-0AA0
3VL250N200 ETU22 F/3P 200 3VL3720-1AG36-0AA0
3VL250N250 ETU22 F/3P 250 3VL3725-1AG36-0AA0
3VL400N315 ETU22 F/3P 315 3VL4731-1AG36-0AA0
3VL400N400 ETU22 F/3P 400 3VL4740-1AG36-0AA0
3VL630N630 ETU22 F/3P 630 3VL5763-1AG36-0AA0
3VL800N800 ETU22 F/3P 800 3VL6780-1AG36-0AA0
3VL1250N1000 ETU22 F/3P 1000 3VL7710-1AG36-0AA0
3VL1250N1250 ETU22 F/3P 1250 3VL7712-1AG36-0AA0
3VL1600N1600 ETU22 F/3P 1600 3VL8716-1AG30-0AA0
型號 電流 訂貨號
3VL160N63 ETU40 F/3P 63 3VL2706-1CH33-0AA0
3VL160N100 ETU40 F/3P 100 3VL2710-1CH33-0AA0
3VL160N160 ETU40 F/3P 160 3VL2716-1CH33-0AA0
3VL250N200 ETU40 F/3P 200 3VL3720-1CH36-0AA0
3VL250N250 ETU40 F/3P 250 3VL3725-1CH36-0AA0
3VL400N315 ETU40 F/3P 315 3VL4731-1CH36-0AA0
3VL400N400 ETU40 F/3P 400 3VL4740-1CH36-0AA0
3VL630N630 ETU40 F/3P 630 3VL5763-1CH36-0AA0
3VL800N800 ETU40 F/3P 800 3VL6780-1CH36-0AA0
3VL1250N1000 ETU40 F/3P 1000 3VL7710-1CH36-0AA0
3VL1250N1250 ETU40 F/3P 1250 3VL7712-1CH36-0AA0
3VL1600N1600 ETU40 F/3P 1600 3VL8716-1CH30-0AA0
型號 電流 訂貨號
3VL160N63 ETU42 F/3P 63 3VL2706-1CL33-0AA0
3VL160N100 ETU42 F/3P 100 3VL2710-1CL33-0AA0
3VL160N160 ETU42 F/3P 160 3VL2716-1CL33-0AA0
3VL250N200 ETU42 F/3P 200 3VL3720-1CL36-0AA0
3VL250N250 ETU42 F/3P 250 3VL3725-1CL36-0AA0
3VL400N315 ETU42 F/3P 315 3VL4731-1CL36-0AA0
3VL400N400 ETU42 F/3P 400 3VL4740-1CL36-0AA0
3VL630N630 ETU42 F/3P 630 3VL5763-1CL36-0AA0
3VL800N800 ETU42 F/3P 800 3VL6780-1CL36-0AA0
3VL1250N1000 ETU42 F/3P 1000 3VL7710-1CL36-0AA0
3VL1250N1250 ETU42 F/3P 1250 3VL7712-1CL36-0AA0
3VL1600N1600 ETU42 F/3P 1600 3VL8716-1CL30
