接觸器 110...127 V AC/DC AC3 110 kW 400 V AC(50...60 Hz) / DC 操作輔助觸點 2 個常開觸點 + 2 個常閉觸點，3 極規格 S10 母排連接傳統 操作機構螺絲端子

產品品牌名稱

SIRIUS

產品名稱

接觸器

產品類型名稱

3RT5

綜合技術數據

接觸器的結構尺寸

S10

產品擴展輔助開關

是

損耗功率 [W] 電流測定值時

● AC 時在熱運行狀態中每個電極

17 W

● 無負載電流份額典型

6.1 W

損耗功率計算類型電極相關

正方形

絕緣電壓測定值

1 000 V

污染程度

3

抗沖擊電壓能力測定值

8 kV

針對安全隔離的***大允許電壓在線圈和主觸點之間符合 EN 60947-1

690 V

耐沖擊性方波沖擊時

● AC 時

8,5g / 5 ms, 4,2g / 10 ms

● DC 時

8,5g / 5 ms, 4,2g / 10 ms

耐沖擊性正弦沖擊時

● AC 時

13,4g / 5 ms, 6,5g / 10 ms

● DC 時

13,4g / 5 ms, 6,5g / 10 ms

機械式使用壽命（轉換周期）

● 接觸器的典型

10 000 000

● 帶有輔助開關塊的接觸器的典型

10 000 000

RoHS 指令（日期）

03/01/2017

環境條件

安裝高度高度超出水平面以上 ***大值

2 000 m

環境溫度

● 運行期間

-25 ... +60 °C

● 存放期間

-55 ... +80 °C

主電路

極數 用于主電路

3

常開觸點數量用于主觸點

3

常閉觸點數量用于主觸點

0

工作電壓

● AC-3e 時測定值 ***大值

1 000 V

工作電流

● AC-1 時 ***高 690 V

— 環境溫度 40 °C 時測定值

275 A

— 環境溫度 60 °C 時測定值

250 A

● AC-3 時

— 400 V 時測定值

225 A

— 690 V 時測定值

225 A

● AC-3e 時

— 400 V 時測定值

225 A

可連接的導線截面在主電路中 AC-1 時

● 60 °C 時許可***小值

120 mm²

● 40 °C 時許可***小值

150 mm²

工作電流約 200000 次操作循環 AC-4

● 400 V 時測定值

96 A

● 690 V 時測定值

85 A

額定功率

● AC-1 時

— 230 V時 60 °C 時測定值

94 kW

— 400 V 時 60 °C 時測定值

164 kW

— 690 V 時 60 °C 時測定值

283 kW

● AC-3 時

— 230 V時測定值

73 kW

— 400 V 時測定值

128 kW

— 690 V 時測定值

223 kW

● AC-3e 時

— 400 V 時測定值

110 kW

額定功率約 200000 次操作循環 AC-4

● 400 V 時測定值

54 kW

● 690 V 時測定值

82 kW

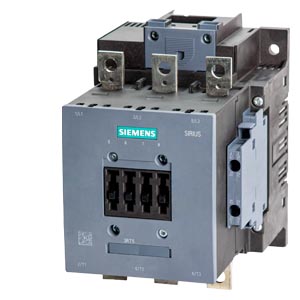

西門子接觸器 3RT5064-6AF36 110...127 V

技術數據
