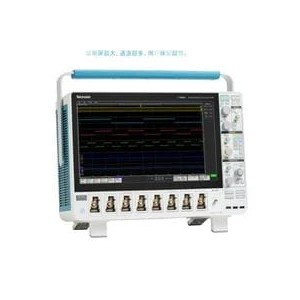

MSO54B |
MSO56B |
MSO58B |
| FlexChannel 輸入通道 |
4 |
6 |
8 |
| ***大模擬通道數 |
4 |
6 |
8 |
| ***大數字通道數（帶可選邏輯探頭） |
32 |
48 |
64 |
| 帶寬（計算的上升時間） |
350 MHz (1.15 ns), 500 MHz (800 ps), 1 GHz (400 ps), 2 GHz (225 ps) |
| DC 增益精度 |
< 2 GHz 型號：
|
50 Ω：±1.0%，(±2.0% @ ≤ 1 mV/div)
±0.5% 的滿刻度，（±1.0% 的滿刻度 @ 1 mV/div 和 500 μV/div 設置）
1 MΩ：±1.0%，(±2.0% @ ≤ 1 mV/div)
±0.5% 的滿刻度，（±1.0% 的滿刻度 @ 1 mV/div 和 500 μV/div 設置）
|
|
2 GHz 型號：
|
50 Ω：±1.2%，(±2.0% @ ≤ 1 mV/div)
±0.6% 的滿刻度，（±1.0% 的滿刻度 @ 1 mV/div 和 500 μV/div 設置）
1 MΩ：±1.0%，(±2.0% @ ≤ 1 mV/div)
±0.5% 的滿刻度，（±1.0% 的滿刻度 @ 1 mV/div 和 500 μV/div 設置）
|
| ADC 分辨率 |
12 位 |
| 垂直分辨率 |
8 位 @ 6.25 GS/s
12 位 @ 3.125 GS/s
13 位 @ 1.25 GS/s（高分辨率）
14 位 @ 625 MS/s（高分辨率）
15 位 @ 312.5 MS/s（高分辨率）
16 位 @ ≤125 MS/s（高分辨率）
|
| 采樣率 |
在所有模擬/數字通道上 6.25 GS/s（160ps 分辨率） |
| 記錄長度（標配） |
在所有模擬/數字通道上 62.5 M 點 |
| 記錄長度(選配) |
所有模擬/數字通道上 125 M、250 M 或 500 M 樣點 |
| 波形捕獲速率 |
>500,000 wfms/s |
| 任意波形/函數發生器（可選） |
13 種預先定義的波形類型，高達 100 MHz 輸出 |
| DVM |
4 位 DVM（產品注冊后免費） |
| 觸發頻率計數器 |
8 位頻率計數器（產品注冊后免費） |
