Moxa摩莎交換機NPort 5650-8-DT-J 機架式串口設備聯網服務器

介紹

NPort 5600-8-DT 設備聯網服務器可通過透傳方式將 8 臺串口設備輕松接入以太網絡，用戶只需基本配置即可將現有串口設備連接至網絡。用戶集中管理串口設備的同時，也可以通過網絡分散管理主機。與 19 英寸型號相比，NPort 5600-8-DT 設備聯網服務器的外形規格較小，特別適合需要額外串口卻無法進行導軌安裝的應用場合。



適合 RS-485 應用的簡便設計

NPort 5650-8-DT 設備聯網服務器提供 1 kΩ 和 150 kΩ 上拉/下拉電阻和 120 Ω 終端電阻。在某些嚴苛環境，可能需要采用終端電阻來消除串口信號的反射。使用終端電阻時，必須正確設置上拉/下拉電阻，以避免電子信號損壞。由于任何電阻值都無法兼容所有環境，因此，NPort 5600-8-DT 設備聯網服務器配有 DIP 開關，方便用戶手動調節串口的終端電阻和上拉/下拉電阻的電阻值。



便捷易用的電源輸入

NPort 5650-8-DT 設備聯網服務器支持電源接線端子和電源插座，提供更高的便捷性和靈活性。用戶可以將接線端子直接連接到直流電源，或?qū)�帶電源插座的適配器連接至交流電路。



LED 指示燈簡化維護

系統 LED、串口 Tx/Rx LED 和以太網 LED（位于 RJ45 接頭上）提供了實用的基本維護工具，幫助工程師在現場更**地分析問題。NPort 5600 的 LED 不僅可以顯示當前的系統和網絡狀態，還可以幫助現場工程師監控所連接串口設備的狀態。



級聯式雙以太網口，方便接線

NPort 5600-8-DT 設備聯網服務器帶有兩個可用作以太網交換機端口的以太網端口。一個端口連接到網絡或服務器，另一個端口連接到另一個以太網設備。雙以太網端口無需將每個設備連接到單獨的以太網交換機，從而降低了接線成本。

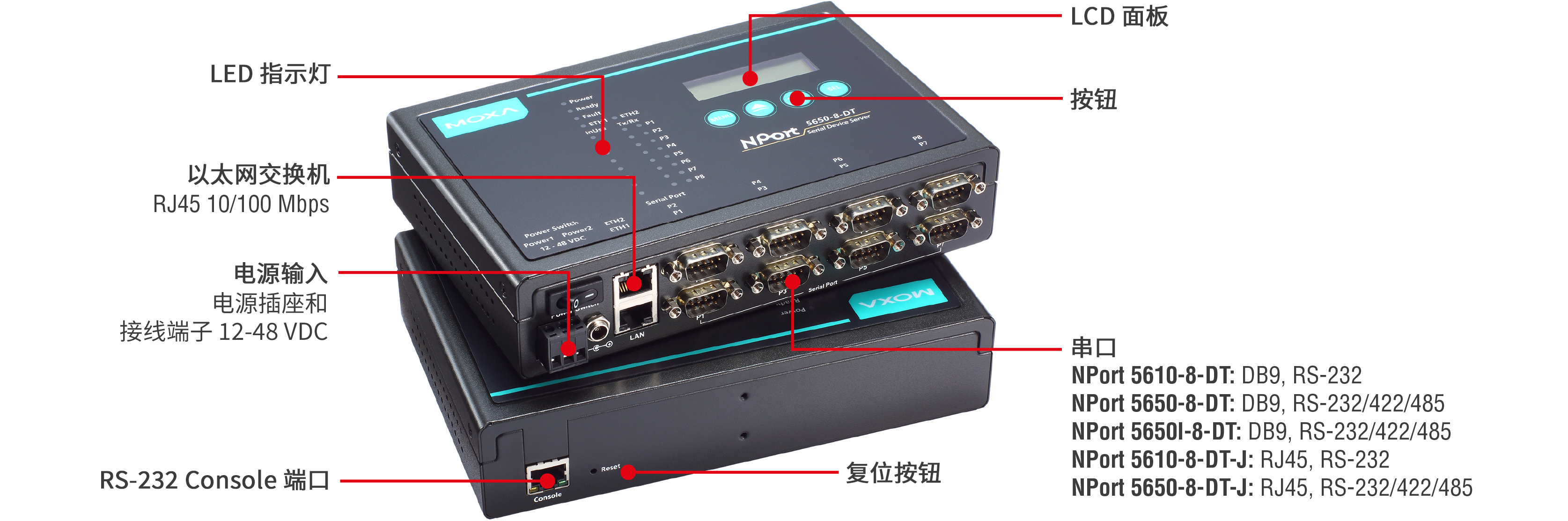

外觀
