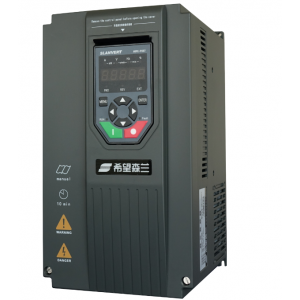

HOPE530系列變頻器是希望森蘭科技股份有限公司自主開發的新一代低噪聲、高性能、多功能變頻器。 HOPE530系列變頻器采用轉子磁場定向的矢量控制方式實現了對電機大轉矩、高精度、寬范圍調速，可靠性高， 功能強大。
一、產品特點：
l 集成高精度轉子磁場定向矢量控制算法，具有250%的瞬時轉矩控制能力
l **的多模式PLC運行功能，特別適合管樁制造、工業洗滌設備應用
l 強大的過程PID功能：兩套參數、多種參數過渡方式，多種修正模式，可滿足拉絲機、紡織、造紙、印染等行業的張力、同步控制的需求，具有自由PID功能，可取代外部PID控制器
l 適用的多段速功能：提供編碼、直接、疊加和個數選擇方式，特別適合暖通行業應用
l 具有強大的用戶可編程模塊，靈活滿足客戶需求
l 內置直流電抗器
l 內置制動單元
l 支持穿墻式安裝
l 風機易更換
二、公共技術規范：
|
項目
|
項目描述
|
|
輸入
|
額定電壓，頻率
|
三相：380V，50Hz /60Hz
|
|
允許范圍
|
電壓波動范圍：±15%；電壓不平衡度：＜3％；頻率：47～63 Hz
|
|
輸出
|
輸出電壓
|
3相，0V～輸入電壓，誤差小于5％
|
|
輸出頻率范圍
|
V/F控制：0.00～650.00Hz；矢量控制：0.00～200.00Hz
|
|
基本規范
|
電機控制模式
|
無PG V/F控制、有PG V/F控制、無PG矢量控制、有PG矢量控制、V/F分離控制
|
|
穩態轉速精度
|
無PG矢量控制：±0.5％；有PG矢量控制：±0.05％
|
|
起動轉矩
|
0.50Hz時≥150％額定轉矩
|
|
過載能力
|
150％額定電流1分鐘，180%額定電流15秒，200%額定電流2秒
|
|
頻率分辨率
|
數字給定：0.01Hz；模擬給定：0.1％***大頻率
|
|
輸出頻率精度
|
模擬給定：±0.2％***大頻率（25±10℃）；
數字給定：0.01Hz（－10～＋40℃）
|
|
運行命令通道
|
操作面板給定、控制端子給定、通訊給定0320，可通過端子切換
|
|
頻率給定通道
|
操作面板、通訊、UP/DOWN調節值、AI1、AI2、PFI、算術單元
|
|
輔助頻率給定
|
實現靈活的輔助頻率微調、給定頻率合成
|
|
轉矩提升
|
自動轉矩提升；手動轉矩提升
|
|
V/F曲線
|
用戶自定義V/F曲線、線性V/F曲線和5種降轉矩特性曲線
|
|
加減速方式
|
直線加減速、S曲線加減速
|
|
點動
|
點動頻率范圍：0.10～50.00Hz；點動加減速時間：0.1～60.0s
|
|
自動節能運行
|
根據負載情況，自動優化V/F曲線，實現自動節能運行
|
|
自動電壓調整（AVR）
|
當電網電壓在一定范圍內變化時，能自動保持輸出電壓恒定
|
|
自動載波調整
|
可根據負載特性和環境溫度，自動調整載波頻率
|
|
隨機PWM
|
調節電機運行時的音色
|
|
下垂控制
|
適用于多臺變頻器驅動同一負載的場合
|
|
瞬停處理
|
瞬時掉電時，通過母線電壓控制，實現不間斷運行
|
|
能耗制動能力
|
內置制動單元
|
|
直流制動能力
|
制動時間：0.0～60.0s，制動電流：0.0～100.0％額定電流
|
|
PFI
|
***高輸入頻率：50kHz
|
|
PFO
|
0～50kHz的集電極開路型脈沖方波信號輸出，可編程
|
|
模擬輸入
|
2路模擬信號輸入，電壓型電流型均可選，可正負輸入，支持模擬輸入擴展
|
|
模擬輸出
|
2路模擬信號輸出，分別可選0/4～20mA或0/2～10V，可編程
|
|
數字輸入
|
5路源漏型可選的多功能數字輸入，支持?jǐn)?shù)字輸入擴展
|
|
數字輸出
|
2路多功能數字輸出；2路多功能繼電器輸出，支持?jǐn)?shù)字輸出擴展
|
|
通訊
|
內置RS485通訊接口，支持Modbus-協議、USS指令、Profibus-DP協議、PROFINET協議等
|
|
特色功能
|
過程PID
|
兩套PID參數；多種修正模式；具有自由PID功能；休眠功能
|
|
多模式PLC
|
用戶可以設置多達8套PLC運行模式參數，單一模式PLC可達48段；可以通過端子選擇模式；掉電時PLC狀態可存儲
|
|
多段速方式
|
編碼選擇、直接選擇、疊加選擇和個數選擇方式
|
|
用戶自定義菜單
|
可定義30個用戶參數
|
|
更改參數顯示
|
支持與出廠值不同的參數顯示
|
|
轉矩控制功能
|
轉矩/速度控制可通過端子切換，多種轉矩給定方式
|
|
零伺服及位置控制功能
|
可實現零速位置鎖定，***定位，位置控制
|
|
特色功能
|
高速增減計數器
|
可實現位置同步控制、生產計數、計數停機、***定位控制
|
|
高速計米器
|
可實現定長停機、長度指示
|
|
紡織擺頻功能
|
實現紡織卷繞的排線均勻
|
|
可編程單元
|
比較器、邏輯單元、觸發器、算術單元、濾波器、多路開關、定時器
|
|
計時電度表功能
|
便于調整***佳節能方案
|
|
保護功能
|
過流、過壓、欠壓、輸入輸出缺相、輸出短路、過熱、電機過載、外部故障、模擬輸入掉線、失速防止等
|
|
選配件
|
數字I/O擴展板、編碼器接口板、模擬輸入擴展板、輸入輸出電抗器、電磁干擾濾波器、Profibus-DP模塊、PROFINET模塊、中/英文LCD面板、操作面板安裝盒、操作面板延長線、RS485通訊模塊等
|
|
環境
|
使用場所
|
海拔低于1000米，室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水、鹽霧等場合
|
|
工作環境溫度/濕度
|
－10～＋40℃/20～90％RH，無水珠凝結
|
|
存儲溫度
|
－20～＋60℃
|
|
振動
|
小于5.9m/s2（0.6g）
|
|
結構
|
防護等級
|
IP20（11KW~37kw機型加防護罩可達IP40）
|
|
冷卻方式
|
強制風冷，帶風扇控制
|
三、應用領域：
廣泛應用于冶金、石油、化工、電力、建材、煤碳、醫藥、食品、造紙、塑料、紡織、印染、起重、洗滌、線纜、包裝、機械、陶瓷、供水、離心機、傳送帶、脫水機、污水處理、暖通等行業，如：拉比機、攪拌機、擠出機、卷繞機械、壓縮機、風機泵類、研磨機、傳送帶、提升機、離心機等。
型號說明：
四、HOPE530系列變頻器額定值
|
變頻器型號
|
額定容量（kVA）
|
額定輸出電流（A）
|
適配電機(kW)
|
| Hope530G11T4B |
16
|
24
|
11
|
|
Hope530G15T4B
|
20
|
30
|
15
|
|
Hope530G18.5T4B
|
25
|
37
|
18.5
|
|
Hope530G22T4B
|
30
|
45
|
22
|
|
Hope530G30T4B
|
40
|
60
|
30
|
|
Hope530G37T4B
|
49
|
75
|
37
|
|
Hope530G45T4
|
60
|
91
|
45
|
|
Hope530G55T4
|
74
|
112
|
55
|
|
Hope530G75T4
|
99
|
150
|
75
|
|
Hope530G90T4
|
116
|
176
|
90
|
|
Hope530G110T4
|
138
|
210
|
110
|
|
Hope530G132T4
|
167
|
253
|
132
|
|
Hope530G160T4
|
200
|
304
|
160
|
外形及安裝尺寸：
1. 塑殼機型安裝尺寸及外形圖
|
變頻器型號
|
W (mm)
|
W1 (mm)
|
W2 (mm)
|
H (mm)
|
H1 (mm)
|
H2 (mm)
|
H3 (mm)
|
D (mm)
|
d (mm)
|
| Hope530G0.75T4B |
100 |
90 |
/ |
200 |
190 |
/ |
/ |
180 |
5 |
| Hope530G1.5T4B |
100 |
90 |
/ |
200 |
190 |
/ |
/ |
180 |
5 |
| Hope530G2.2T4B |
100 |
90 |
/ |
200 |
190 |
/ |
/ |
180 |
5 |
| Hope530G4T4B |
100 |
90 |
/ |
200 |
190 |
/ |
/ |
180 |
5 |
| Hope530G5.5T4B |
130 |
120 |
/ |
260 |
250 |
/ |
/ |
180 |
5 |
| Hope530G7.5T4B |
130 |
120 |
/ |
260 |
250 |
/ |
/ |
180 |
5 |
| Hope530G11T4B |
170
|
160
|
190
|
300
|
290
|
5
|
310
|
192
|
5
|
|
Hope530G15T4B
|
170
|
160
|
190
|
300
|
290
|
5
|
310
|
192
|
5
|
|
Hope530G18.5T4B
|
208
|
195
|
230
|
352
|
337
|
5
|
360
|
203
|
6
|
|
Hope530G22T4B
|
208
|
195
|
230
|
352
|
337
|
5
|
360
|
203
|
6
|
|
Hope530G30T4B
|
248
|
230
|
270
|
400
|
382
|
10
|
410
|
234
|
7
|
|
Hope530G37T4B
|
248
|
230
|
270
|
400
|
382
|
10
|
410
|
234
|
7
|
注:W2和H3尺寸適用紡織行業專用(濾網為選配件).
2. 鐵殼機型安裝尺寸及外形圖
|
變頻器型號
|
W (mm)
|
W1 (mm)
|
H (mm)
|
H1 (mm)
|
H2 (mm)
|
H3(mm)
|
D (mm)
|
d (mm)
|
R (mm)
|
|
Hope530G45T4
|
300
|
245
|
545
|
525
|
10
|
620 |
620
|
10
|
5
|
|
Hope530G55T4
|
300
|
245
|
545
|
525
|
10
|
620
|
290
|
10
|
5
|
|
Hope530G75T4
|
340
|
270
|
580
|
562
|
10
|
676 |
317
|
10
|
5
|
|
Hope530G90T4
|
340
|
270
|
580
|
562
|
10
|
676 |
317
|
10
|
5
|
|
Hope530G110T4
|
340
|
270
|
580
|
562
|
10
|
676 |
317
|
10
|
5
|
|
Hope530G132T4
|
400
|
320
|
715
|
695
|
10
|
1030 |
340
|
10
|
5
|
|
Hope530G160T4
|
400
|
320
|
715
|
695
|
10
|
1030 |
340
|
10
|
5
|
|
變頻器型號
|
W (mm)
|
W1 (mm)
|
H (mm)
|
H1 (mm)
|
H2 (mm)
|
H3(mm) |
D (mm)
|
d (mm)
|
R (mm)
|
|
Hope530G200T4L
|
400
|
300
|
1000
|
975
|
10
|
1170
|
395
|
11
|
5.5
|
|
Hope530G220T4L
|
400
|
300
|
1000
|
975
|
10
|
1170
|
395
|
11
|
5.5
|
|
Hope530G250T4L
|
485
|
300
|
1130
|
1100
|
10
|
1300 |
400
|
12
|
6
|
|
Hope530G280T4L
|
485 |
300
|
1130
|
1100
|
10
|
1300 |
400
|
12
|
6
|
|
Hope530G315T4L
|
650
|
490
|
1150
|
1125
|
10
|
1320 |
400
|
11
|
5.5
|
| Hope530G375T4L |
650
|
490
|
1150
|
1125
|
10
|
1320 |
400
|
11
|
5.5
|
