	DPO70804DX、MSO70804DX	DPO71254DX、MSO71254DX	DPO71604DX、MSO71604DX	DPO72004DX、MSO72004DX	DPO72304DX、MSO72304DX	DPO72504DX、MSO72504DX	DPO73304DX、MSO73304DX
模擬通道	4	4	4	4	4	4	4
數字通道（僅 MSO70000DX 系列）	16	16	16	16	16	16	16
模擬帶寬（用戶可以選擇 DSP 增強功能）(–3 dB)	8 GHz	12.5 GHz	16 GHz	20 GHz	23 GHz（2 通道） 23 GHz（4 通道）	25 GHz（2 通道） 23 GHz（4 通道）	33 GHz（2 通道） 23 GHz（4 通道）
硬件模擬帶寬 (-3 dB)	8 GHz（典型值）	12.5 GHz	16 GHz	20 GHz	23GHz	25 GHz	33 GHz
上升時間（典型值）	10% 至 90%：52 ps 20% 至 80%：38 ps	10% 至 90%：32 ps 20% 至 80%：23 ps	10% 至 90%：26 ps 20% 至 80%：19 ps	10% 至 90%：22 ps 20% 至 80%：15 ps	10% 至 90%：17 ps 20% 至 80%：13 ps	10% 至 90%：16 ps 20% 至 80%：12 ps	10% 至 90%：13 ps 20% 至 80%：9 ps
采樣率（1、2 通道）（在通過 iCapture™ 模擬復用器發送至模擬通道的數字通道上，***大采樣率為 50 GS/s）	100 GS/s	100 GS/s	100 GS/s	100 GS/s	100 GS/s	100 GS/s	100 GS/s
采樣率（3、4 個通道）	50 GS/s	50 GS/s	50 GS/s	50 GS/s	50 GS/s	50 GS/s	50 GS/s
采樣率（ET/IT 模式）	10 TS/s	10 TS/s	10 TS/s	10 TS/s	10 TS/s	10 TS/s	10 TS/s
記錄長度（每條通道，標配）	62.5 M	62.5 M	62.5 M	62.5 M	62.5 M	62.5 M	62.5 M
記錄長度(每條通道, 選項10XL）	125 M	125 M	125 M	125 M	125 M	125 M	125 M
記錄長度(每條通道, 選項20XL）	250 M	250 M	250 M	250 M	250 M	250 M	250 M
記錄長度(每條通道, 選項50XL）	每條通道 500 M，2 條通道 1G	每條通道 500 M，2 條通道 1G	每條通道 500 M，2 條通道 1G	每條通道 500 M，2 條通道 1G	每條通道 500 M，2 條通道 1G	每條通道 500 M，2 條通道 1G	每條通道 500 M，2 條通道 1G
定時分辨率	10 ps (100 GS/s)	10 ps (100 GS/s)	10 ps (100 GS/s)	10 ps (100 GS/s)	10 ps (100 GS/s)	10 ps (100 GS/s)	10 ps (100 GS/s)
***高采樣率時的持續時間（標配）	0.63 ms	0.63 ms	0.63 ms	0.63 ms	0.63 ms	0.63 ms	0.63 ms
***高采樣率下的持續時間（選項10XL）	1.3 ms	1.3 ms	1.3 ms	1.3 ms	1.3 ms	1.3 ms	1.3 ms
***高采樣率下的持續時間（選項20XL）	2.5 ms	2.5 ms	2.5 ms	2.5 ms	2.5 ms	2.5 ms	2.5 ms
***高采樣率下的持續時間（選項50XL）	10 ms	10 ms	10 ms	10 ms	10 ms	10 ms	10 ms
垂直噪聲（滿刻度的百分比）（50 mV/div，帶寬濾波器開啟，***大采樣率）（典型值）	0.32%	0.42%	0.47%	0.56%	0.53%	0.67%	0.71%
時基范圍（自動模式）	10 ps/div 至 1000 s/div	10 ps/div 至 1000 s/div	10 ps/div 至 1000 s/div	10 ps/div 至 1000 s/div	10 ps/div 至 1000 s/div	10 ps/div 至 1000 s/div	10 ps/div 至 1000 s/div
時間分辨率（ET/IT 模式）	100 fs	100 fs	100 fs	100 fs	100 fs	100 fs	100 fs
增量時間測量精度（<100 ns 持續時間內的 RMS；單次；信號上升時間 = 1.2 × 示波器上升時間；100 mV/div，帶寬濾波器開，***大采樣率）	1.17 ps	861 fs	727 fs	658 fs	585 fs	604 fs	529 fs
抖動噪底（啟用 BWE）（典型值）	<847 fs	<609 fs	<514 fs	<465 fs	<414 fs	<427 fs	<374 fs

帶寬限制

視儀器型號而定：33 GHz 至 1 GHz，以 1 GHz 為步長，或 500 MHz

根據儀器型號的不同，單純硬件帶寬設置為 33、25、23、20、16、12.5、8 GHz

通道間隔離度

垂直刻度相等的任意兩條通道

0 GHz 至 10 GHz：≥120:1

>10 GHz 至 12 GHz：≥80:1

>12 GHz 至 15 GHz：≥50:1

>15 GHz 至 20 GHz：≥25:1

>20 GHz 至 33 GHz：≥20:1

DC 增益精度: ±2%（讀數）

通道延遲（典型值）: 對于相等 V/div 和耦合的任意兩條通道，≤1 ps

信噪比（典型值）: 34 dB

輸入耦合: 直流 (50 )，GND

輸入電阻選擇: 50 ±3%，1 M（使用 TCA-1MEG 適配器時）

輸入靈敏度范圍

6.25 mV/div 至 600 mV/div（62.5 mV 至 6 V 滿刻度）

終端電壓范圍: ≤1.2 VFS：-3.5 V 至 +3.5 V
>1.2 VFS：0 V。

偏置精度

10 mV/div 至 99.5 mV/div: ±（0.35%（偏置值位置）+ 1.5 mV + 滿刻度的 1%）
100 mV/div 至 500 mV/div: ±（0.35%（偏置值位置）+ 7.5 mV + 滿刻度的 1%）

偏置范圍: +3.4 V 至 -3.4 V

通帶平坦度（20、50、100、250 mV/div）（典型值）: ±0.5 dB 至標稱帶寬的 50%

位置范圍: ±5 div

垂直分辨率: 8 位（若使用平均值則為 11 位）

數字帶寬

使用 P6780 邏輯探頭: 2.5 GHz
使用 P6750 或 P6717A 邏輯探頭: 1 GHz

輸入電阻選擇

使用 P6780 邏輯探頭: 20 k 單端接地或 40 k 差分模式 ± 2.0%，0.5 pF
使用 P6750 或 P6717A 邏輯探頭: 20 kΩ ± 1.0%，3 pF

觸發時鐘/限定符輸入: 1

垂直分辨率: 1 位

閾值: 每通道一個，獨立設置

閾值精度: ±75 mV + 閾值設置的 3%

閾值分辨率: 5 mV

門限電壓范圍

使用 P6780 邏輯探頭: –2 至 +4.5 V
使用 P6750 或 P6717A 邏輯探頭: -1.5 至 +4.0 V

***小電壓擺幅: 300 mVp-p

***大輸入電壓: ±15 V 無損

通道間時滯范圍: ±75 ns

時基精度: ±1.5 ppm 初始精度，每年老化 <1 ppm

時基延遲時間范圍: –5.0 ks 至 1.0 ks

時間/格設置: 10ps/div 至 1000s/div

觸發抖動: <100 fsRMS（1.3 psRMS [典型值] 關閉增強觸發時）

采集模式

取樣: 采集并顯示采樣值
平均值: 平均波形中可以包括 2 - 10,000 個波形
包絡: min-max 包絡中可以包括 1 - 2×109 個波形
高分辨率: 實時波形平均功能，降低隨機噪聲，提高分辨率
峰值檢測: 以所有實時采樣率捕獲和顯示窄毛刺。毛刺寬度：≤125 MS/s 時 1 ns；≥250 MS/s 時 1/采樣率
FastAcq®: FastAcq® 優化儀器，以分析動態信號、捕獲偶發事件，在所有 TekConnect 通道上同時捕獲 >300000 wfms/s，僅支持單臺配置
FastFrame™: 采集內存被分成多個段；***大觸發速率 >310000 wfms/s。每個事件記錄到達時間。幀查找工具有助于以可視方式識別瞬態信號。僅 TekConnect 通道，僅單機配置
滾動模式: 以從右至左的滾動動作在顯示屏滾動序列波形點。支持高達 10 MS/s 的采樣率，***大記錄長度 40 MS。僅 TekConnect 通道，僅單機配置
波形數據庫: 累積波形數據，提供由幅度、時間和數量組成的三維陣列。僅 TekConnect 通道，僅單機配置

***大采樣率（所有通道）: 12.5 GS/s

定時分辨率: 80 ps

通道間定時不確定度: <160 ps

***小可檢測脈寬: <400 ps

***大總線數量: 16

每總線通道數量: 多達 24 個（16 個邏輯通道、4 個模擬通道、4 個數學通道）

觸發靈敏度

內部 DC 耦合

滿刻度的 4%（直流 - 50 MHz）

4 GHz 時為滿刻度的 10%

8 GHz 時為滿刻度的 20%

11 GHz 時為滿刻度的 50%

輔助輸入 50 Ω（外部觸發）

直流 - 50 MHz 時為 250 mV，在 1.0 GHz 時增加到 350 mV

A 事件和延遲的 B 事件觸發類型: 邊沿、毛刺、寬度、欠幅脈沖、超時、跳變時間、邏輯碼型、邏輯狀態、建立時間/保持時間、窗口 – 除邊沿、碼型和狀態外，所有類型均可以由***多兩條通道判定邏輯狀態

主要觸發模式: 自動、正常和單次

觸發序列: 主觸發、時間延遲、事件延遲、按時間復位、按狀態復位、按跳變復位。所有順序可以包括觸發事件后單獨的水平延遲，以定位采集時間窗口

觸發耦合

DC、AC（衰減 <100 Hz）

高頻抑制（衰減 >20 kHz）

低頻抑制（衰減 <200 kHz）

噪聲抑制（降低靈敏度）

RF耦合(***大工作頻率時提高觸發靈敏度和帶寬)

觸發釋抑范圍: ***小 250 ns 至***大 12 s

觸發電平范圍

任意通道: ±120% 滿刻度，距屏幕中心
輔助輸入: ±5 V
線路: 0 V，不能設置

時鐘恢復系統: 要求選項 ST6G 或選項 MTH

時鐘恢復鎖相環帶寬: 固定在 FBaud/1600

時鐘恢復抖動 (RMS)

對于 PRBS 數據碼型，<0.25% 位周期 + 2 psRMS

對于重復的“0011”數據碼型，<0.25% 位周期 + 1.5 psRMS

時鐘恢復需要的***小信號幅度

1.25 Gbaud 以下為 1 divp-p

1.25 Gbaud 以上為 1.5 divp-p

跟蹤/采集范圍: 要求的波特率的 ±2%

時鐘恢復頻率范圍: 1.5 MBaud 至 3.125 GBaud恢復的時鐘與再生的數據一起用于 BERT。

串行碼型觸發

需要選項 ST6G

NRZ 編碼數據

***高 64 位串行字識別器，以二進制（高、低、任意值）或十六進制格式指定的位數

觸發 NRZ 編碼的數據，速率高達 1.25 GBaud

8b/10b 編碼數據

觸發以下速率的 8b/10b 編碼數據：1.25 至 1.65、2.1 至 3.2、3.8 至 5.1，以及 5.4 至 6.25 GBaud。

碼型長度***長 40 位（1 至 4 個有效的 10 位字符）

對準字符是 K28.5（任意奇偶性）

通信相關觸發: 支持 AMI、HDB3、BnZS、CMI、MLT3 和 NRZ 編碼的通信信號。選擇與標準相對應的分離的正負 1、0 脈沖因子或眼圖。; 需要選項 MTH

總線觸發***大轉換率

I2C、SPI、RS-232/422/485/UART：10 Mb/s

USB：低速、全速

CAN：1 Mb/s

LIN：100 Kb/s

MIL-STD-1553B：2 Mb/s

邏輯碼型觸發（MSO 型號）

閾值范圍

P6780：–2 至 +4.5 V

P6717A/P6750: -1.5 至 +4 V

閾值精度

±100 mV + 閾值設置的 3%

增強觸發: 增強觸發可校正觸發路徑與采集的數據路徑之間的時間差（碼型觸發除外，它支持與 A 事件和 B 事件有關的所有 Pinpoint 觸發類型）；默認開啟（用戶可以選擇）；在 FastAcq 模式中不能使用。

線路觸發: 在電源線信號上觸發。電平固定在 0 V。

觸發類型

觸發	模擬通道	MSO 邏輯通道	說明
通信 1	X		支持 AMI、HDB3、BnZS、CMI、MLT3 和 NRZ 編碼信號。
總線	X	X	在并行或串行總線的特定總線價值被發現時觸發。
I2C 1	X	X	觸發開始、重復開始、停止、丟失確認、地址（7 位或 10 位）、數據或地址和數據。
SPI 1	X	X	觸發 SS 或數據。
CAN 2	X	X	觸發幀開始、幀類型、標識符、數據、幀結束、丟失確認、位填充錯誤。
LIN 1	X	X	觸發同步、標識符、數據、ID 和數據、喚醒幀、睡眠幀、錯誤。
FlexRay 1	X	X	觸發幀開始、指示器位、循環數、標頭字段、標識符、數據、幀結束、錯誤。
RS-232/422/485/UART 1	X	X	觸發開始位、包尾、數據和奇偶性錯誤。
USB 1	X	X	低速或全速：觸發同步、復位、暫停、恢復、包尾、令牌（地址）包、數據包、握手包、專用包、錯誤。
MIL-STD-1553B1	X	X	觸發同步、命令字、Status Word、數據、RT/IMG 時間、錯誤。
PCI Express 1	X	X	觸發碼型（包括有序集）、字符/符號、錯誤、控制字符（僅 gen 1 和 gen 2 速率）
邊沿	X	X	觸發任何通道或前面板輔助輸入上的正斜率或負斜率。耦合包括 DC、AC、噪聲抑制、高頻抑制和低頻抑制。
B 事件掃描	X		B 事件掃描是一種 A-B 觸發順序，將觸發和捕獲 B 事件掃描設置菜單中規定的關心的突發事件數據�？梢砸皂樞蚍绞交螂S機化方式掃描捕獲碼，也可以在兩個連續的 B 觸發事件之間切換觸發�？梢允褂脪呙� B 事件采集的突發數據構建眼圖。
毛刺	X	X	觸發或抑制正極、負極或任意極性的毛刺。***小毛刺寬度為 150 ps（典型值），重新觸發時間為 300 ps。
模式	X	X	當碼型在指定時間內變成假或保持為真時觸發。四條輸入通道（和 MSO70000 系列的 16 條邏輯通道）指定的碼型（AND、OR、NAND、NOR）分別定義為高、低或任意值。
欠幅	X		在一個脈沖超過*個閾值，但是未能超過第二個閾值，并且在再次超過*個閾值之前觸發。可以用時間或者邏輯值來限定事件。
串行碼型 1	X		觸發***高 6.25 Gbaud 的 NRZ 編碼數據；1.25 Gbaud 以上要求 8b/10b 編碼數據。包括碼型鎖定觸發功能，捕獲重復采集高達 6.25 Gb/s 的長串行測試碼型。
建立/保持	X		當任意兩條輸入通道中存在的時鐘和數據之間的建立時間和保持時間超過門限時觸發。
狀態	X	X	由通道 4 邊沿定時的通道（1、2、3）（和 MSO70000 系列的 16 條邏輯通道）的任意邏輯碼型。觸發上升時鐘沿或下降時鐘沿。
超時	X	X	當事件在指定時間內一直保持高、低或高低時觸發�？梢詮� 300 ps 開始選擇。
過渡	X		在脈沖邊沿變化速率快于或慢于指定速率時觸發。跳變沿可以為正、負或正負。
觸發事件延遲	X	X	1 至 20 億個事件。
觸發時間延遲	X	X	3.2 ns 至 300 萬秒。
視覺觸發1	X		在滿足可視觸發表達式時觸發。
寬度	X	X	在正脈沖或負脈沖的寬度落在或超過可以選擇的時間極限范圍時觸發(小至 150 ps)。
窗口	X		當事件進入或退出用戶可調節的兩個門限定義的一個窗口時觸發�？梢愿鶕�(jù)時間或邏輯判定事件。

搜索和標記事件

搜索邊沿、毛刺或指定寬度的脈沖。與搜索標準相匹配的找到的任何事件都標記并放在事件表中�？梢栽谌我馔ǖ郎鲜褂谜�/負斜率或同時使用正負斜率進行搜索。

找到感興趣的事件之后，可使用 Pinpoint 觸發控制窗口中的“標記記錄中所有觸發事件”來找到其他類似事件。

事件表匯總了找到的所有事件。所有時間都相對于觸發位置打上時戳。用戶可以選擇在找到事件時停止采集。

波形測量

自動測量

53 種，其中同時可以在屏幕上顯示 8 種測量功能；測量統計、用戶定義參考電平、在要測量的采集中隔離特定發生的門電路中的測量

DPOJET 抖動和眼圖分析應用可提供更多自動化和高級測量，如抖動。

幅度相關測量

幅度、高、低、***大值、***小值、峰峰值、中間值、周期中間值、RMS、周期 RMS、正過沖、負過沖

時間相關測量

上升時間、下降時間、正寬度、負寬度、正占空比、負占空比、周期、頻率、延遲

組合

面積、周期面積、相位、突發寬度

波形直方圖測量

波形數、框內點數、峰值點數、中間值、***大值、***小值、峰峰值、平均值 (μ)、標準偏差 (sigma)、μ+1sigma、μ+2sigma、μ+3sigma

總線解碼

并行: 所選通道的數據被分組為多通道并行總線，并以單一總線值顯示。可使用二進制、十六進制或符號等格式顯示
I2C 1: 根據內部集成電路規范，將 SCLK 和 SDA 通道顯示為總線
SPI 1: 根據串行外圍設備接口規范，將 MOSI、MISO、SCLK、和 SS 通道顯示為總線數據
CAN 1: CAN_H、CAN_L、TX 或 RX 通道顯示為總線
LIN 1: 根據 LIN 版本 1 或版本 2 標配，數據作為總線顯示
FlexRay 1: BP、BM、TX 或 RX 信號作為總線顯示
HSIC 1: 根據 USB2.0 HSIC 標配，數據作為總線顯示
RS-232/422/485/UART 1: 通道作為總線顯示
USB 1: 根據 USB 規范，通道作為總線顯示
MIL-STD-1553B 1: 數據作為總線顯示
PCI Express 1: 根據 PCIe 標配，Gen 1、2 或 3 數據速率自動檢測并作為總線顯示
MIPI® D-PHY 1: 根據 MIPI 標配，DSI 或 CSI2 通道作為總線顯示
8b/10b 編碼1: 作為總線顯示控制字符和數據字符

波形處理/數學運算

數學表達式: 定義廣泛的代數表達式，包括波形、標量、用戶可調節變量和參數測量結果，例如 (Integral (CH1 Mean(CH1)) × 1.414 × VAR1)
代數: 波形和標量加、減、乘、除
濾波功能: 用戶自定義濾波器。用戶指定一個包含濾波系數的濾波器。提供了濾波器文件
頻域函數: 頻譜幅度和相位，實數和虛數頻譜
模板功能: 從采樣波形中生成波形數據庫像素圖的功能�？梢远x樣點數量
數學函數: 平均、倒數、積分、微分、平方根、指數、Log10、Log e、Abs、Ceiling、Floor、Min、Max、Sin、Cos、Tan、ASin、ACos、ATan、Sinh、Cosh、Tanh
關系運算: >、<、≥、≤、==、!= 比較布爾運算結果
垂直單位: 幅值：線性、dB、dBm 相位：度、弧度、群時延 IRE 和 mV 單位
窗口函數: 矩形、Hamming、Hanning、Kaiser-Bessel、Blackman-Harris、Gaussian、Flattop2、Tek Exponential
使用數學插件接口定制函數: 提供了一個接口，允許用戶在 MATLAB 或 Visual Studio 中創建自定義數學函數

調色板: 正常、綠色、灰色、溫度、光譜和用戶定義

格式: YT、XY、XYZ

顯示器分辨率: 1024 水平 × 768 垂直像素 (XGA)

顯示器類型: 307.3 mm (12.1 in.) 液晶動態矩陣彩色顯示器

水平格數: 10

垂直格數: 10

波形樣式: 矢量、點狀、可變余暉、無限余暉

操作系統: Microsoft Windows 10 Enterprise IoT Edition

CPU: Intel i7-7700 處理器，四核，4.2 GHz

系統內存: 16 GB

固態硬盤: 可移動硬盤，512 GB 容量

CD/DVD 驅動器: 前面板 CD-R/W、DVD-R 驅動器

輔助輸入: 前面板。參見觸發規范

輔助輸出: 后面板。BNC 連接器，0 - 3 V；默認輸出是 A 事件觸發，低電平為真

探頭校準輸出: 前面板。BNC 連接器，對探頭 DC 校準為 ± 10 V DC（只在探頭校準過程中才提供信號）

快速邊沿輸出: 前面板。SMA 連接器提供了快速邊沿信號。1 kHz±20%；810 mV（基準至頂部）±20%（≥10 kΩ 負載）；440 mV ±20%（50 Ω 負載）

恢復的時鐘輸出: 前面板。SMA 連接器，≤1.25 Gb/s，在 1.25 Gb/s 時輸出擺幅 ≥130 mVp-p (50 Ω)。需要選項 ST6G 或選項 MTH 才能啟用

恢復的數據輸出: 前面板。SMA 連接器，≤1.25 Gb/s，在 1.25 Gb/s 時 1010 重復碼型的輸出擺幅 200 mV (50 Ω)。需要選項 ST6G 或選項 MTH 才能啟用

USB 接口

前面板：兩個 USB 2.0 端口�？梢赃B接 USB 鍵盤、鼠標或存儲設備

后面板：四個 USB 端口，兩個 USB 3.0�？梢赃B接 USB 鍵盤、鼠標或存儲設備

LXI web 界面 (LAN eXtensions for instrumentation): 類別：LXI Class C; 版本: 1.3

音頻輸入/輸出: 后面板。微型耳機插孔，用于立體聲麥克風輸入和立體聲線路輸出

外部參考輸入: 后面板。BNC 連接器；使時基系統可以鎖相到外部 10/100 MHz 參考源。為高度穩定的時鐘或追蹤模式進行了優化（通過軟件開關）

GPIB 接口: 后面板。IEEE 488.2 標準端接口

鍵盤端口: 后面板。兼容 PS/2

LAN 端口: 后面板。RJ-45 連接器，支持 10BASE-T、100BASE-T 和 1000BASE-T

鼠標端口: 后面板。兼容 PS/2

eSATA 端口: 后面板。為 eSATA 存儲器提供的外部 SATA 接口

功率: 100 至 240 VRMS，±10%，50/60 Hz；115 VRMS ±10%，<870 W，400 Hz；CAT II，<1100 VA 典型值

視頻輸出端口

連接顯示示波器畫面，包括外部監視器或投影儀上的實時波形。還可以使用這些端口在外部監視器上顯示一級 Windows® 桌面。

另外，可以把端口配置成顯示輔助 Windows® 桌面（也稱為擴展桌面或雙監視器顯示）

VGA 和 DVI-D 連接器。

串行端口: 后面板。兩個 DB-9 COM 端口

時基參考輸出: BNC 連接器；提供內部 10 MHz 參考振蕩器的 TTL 兼容輸出

尺寸

	毫米	英寸
高度	298	11.74
寬度	451	17.75
厚度	489.97	19.29

機架安裝配置

	毫米	英寸
高度	311	12.25
寬度	480.1	18.9
深（從機架安裝耳到儀器背面）	546.1	21.5

重量

	公斤	磅
凈重	24	53
毛重	34	67

機架安裝重量

	公斤	磅
凈重	22	59
套件	2.7	6

要求的冷卻間隙

	毫米	英寸
頂部	0	0
底部	0	0
左側	76	3
右側	76	3
前面	0	0
后面	0	0

溫度

工作狀態: 5 °C 至 +45 °C
非工作狀態: –20 °C - +60 °C

濕度

工作狀態: 在不高于 32 °C 時，相對濕度 (RH) 為 8% 到 80%; 在 +32℃ 到 +45 ℃ 時；限定為 29.4℃ 濕球溫度計
非工作狀態: 相對濕度 (RH) 為 5% 到 95%; 在 +32℃ 到 +60 °C 時；限定為 29.4℃ 濕球溫度計

海拔高度

工作狀態: 3000 m（9843 ft.）
非工作狀態: 12000 m（39370 ft.）

法規

電磁兼容性: 2004/108/EC; EN 61326-2-1:2006

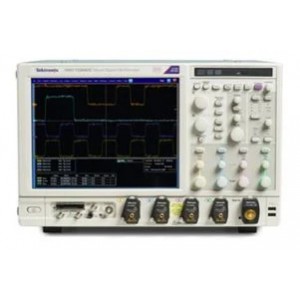

泰克數字熒光示波器MSO72504DX

技術規格

型號概述

垂直系統 – 模擬通道

垂直系統 – 數字通道

水平系統

采集系統 – 模擬通道

采集系統 – 數字通道

Pinpoint® 觸發系統

波形分析

顯示器系統

計算機系統和外設

輸入輸出端口

物理特性

環境規格
