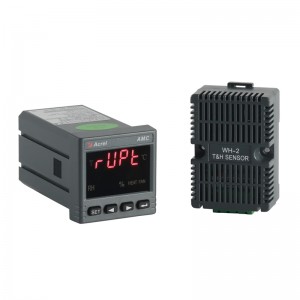

安科瑞WHD48-11智能型溫濕度傳感器 用于中高壓開關柜

安科瑞 劉邁

1 概述
溫濕度控制器產品主要用于中高壓開關柜、端子箱、環網柜、箱變等設備內部溫度和濕度的調節控制。可防止因低溫、高溫造成的設備故障以及受潮或結露引起的爬電、閃絡事故的發生。產品分為：WH普通型系列、WHD智能型系列。
普通型溫濕度控制器采用進口高分子溫濕度傳感器，結合穩定的模擬電路及開關電源技術制作而成。繼電器動作、加熱器故障電源等工作狀態均由LED指示，用戶一目了然，產品穩定可靠，能長期工作于強電磁場等惡劣環境中。
智能型溫濕度控制器以數碼管方式顯示溫濕度值，有加熱器、傳感器故障指示、變送功能、帶有RS485通訊接口可供遠程監控，用戶可通過按鍵編程自行設定系統參數。該儀表集測量、顯示、控制及通訊于一體，精度高、測量范圍寬，是一種適合于各個行業和領域的溫濕度測量控制儀表。
　　2、產品介紹

2.1 WH系列普通型溫濕度控制器
2.1.1 型號說明

注1：“組合外接”即同時有溫度、濕度控制時，傳感器置于同一外殼，由同一點采集溫度、濕度信息。

2.1.2 技術指標

注：控制參數不可調，但可由用戶指定。

2.1.3 產品規格

• 　　WH普通型溫濕度控制器

注：1、“□”為03型、48型、46型溫濕度控制器；
2、控制器選定型號后不包括加熱器或風扇，須另行選購；
3、控制器至傳感器之間的連接導線可用普通導線，長度不得超過20米。

2.1.4 外形及尺寸（單位：mm）

●WH03普通型溫濕度控制器

●WH48普通型溫濕度控制器

●WH46普通型溫濕度控制器

2.1.5 接線端子

●WH03普通型溫濕度控制器 ● WH48普通型溫濕度控制器

●WH46普通型溫濕度控制器

注：3、4端子為繼電器輸出的端子。

2.2 WHD系列智能型溫濕度控制器

2.2.1 型號說明

2.2.2 技術指標

2.2.3 產品規格

注：1、每一路傳感器對應二組控制輸出接點（無源），分別接加熱器和風扇；

加熱器用于升溫或去濕，風扇用于降溫；

2、傳感器與控制器之間的連接線長度大不得超過20米。

2.2.4 外形及尺寸（單位：mm）

●WHD48/72/96溫濕度控制器

● WHD46溫濕度控制器

●WHD90R 溫濕度控制器

2.2.5 接線端子

●WHD46溫濕度控制器



注1：儀表端子30、31、32為可選功能輸出端：故障報警、通訊、變送輸出三者選一。

●WHD48/72/90R溫濕度控制器

注1：儀表端子30、31、32為可選功能輸出端：故障報警、通訊、變送輸出三者其一,WHD48除外。

●WHD96溫濕度控制器

注1：儀表端子30、31、32為可選功能輸出端：故障報警、通訊、變送輸出三者其一。

3、傳感器

3.1 概述

WH系列普通型溫濕度控制器及WHD智能型溫濕度控制器的傳感器均使用外接方式。傳感器部分采用專用外殼，通風效果好，外觀精致，既能保護內部元件，提高使用壽命，又方便安裝、接線。

3.2 型號說明

3.2.1 WH系列普通型溫濕度控制器傳感器

3.2.2 WHD系列智能型溫濕度控制器傳感器

4、加熱器

4.1 概述

ALW系列加熱器使用專用的鋁合金散熱板型材和鎳鉻合金電熱絲制造而成，具有體積小、外形美觀、散熱均勻、熱傳導快、散熱面積大、壽命長等優點，產品符合GB/T15470-1995。

4.2 技術指標

4.3 產品規格

4.4 選型建議

鋁合金材料散熱面積大、效率高，適合完全自動控制加熱或去濕，選型建議如下：
