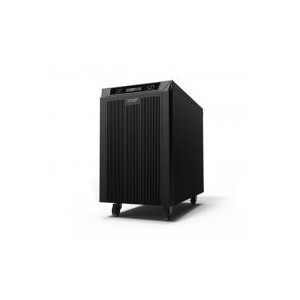

西安科華UPS不間斷電源YTR1103在線式3KVA

在線式西安科華UPS不間斷電源YTR1103常見故障及解決方法:

在線式科華UPS電源有著較高的效率和穩定性，可以為用戶提供可靠的電力保障。UPS電源可以根據客戶的需求進行選擇。主要用于提供備用電力，保護計算機、通訊設備等關鍵設備在停電或電壓波動時的穩定運行。常見的應用場景包括數據中心、醫療設施、金融機構、工業自動化等。同時，科華UPS電源也可以用于增強電網的可靠性和穩定性，以及實現能量儲存和調峰等功能。

常見故障及解決方法包括：

　　1、輸出電壓異常：可能是輸出電壓設置不正確或負載過重，需要重新調整電壓值或減少負載。

　　2、電池故障：可能是電池老化或損壞，需要更換新的電池。

　　3、過載保護：可能是負載過大導致科華UPS進入保護狀態，需要減少負載或升級UPS等級。

　　4、輸入電壓異常：可能是輸入電壓過高或過，需要檢查電源線路或更換穩壓器。

　　5、故障指示燈亮起：可能是科華UPS內部出現故障，需要聯系售后服務或?qū)�業維修人員進行處理。

　　6、UPS無法開機：可能是科華UPS內部故障或電池電量不足，需要檢查并處理故障或充電。

　　7、線路干擾：可能是輸入電壓存在雜波或干擾信號，需要使用濾波器或更換電源線路。

請注意，在處理UPS電源故障時要遵循相關安全操作規程，并確保操作人員具有相應的技能和資質。

機房服務器穩壓2700W備用科華UPS不間斷電源YTR1103主要優勢：

　　數據中心

　　隨著信息技術特別是云計算、虛擬化技術的不斷發展，互聯網、移動互聯網、物聯網也得到了快速發展，數據信息呈爆發性增長，進入了一個云計算大數據時代。數據中心作為信息化產業重要的IT基礎設施，數據機房里的電源對其穩定要求非常高，還要求機房能全年無休的工作，即便在市電斷電或出現電網故障時，也要保障能有電源供機房使用。因此，機房需配有UPS電源，從而提供機房供電的電源，是信息系統運行的保障。

　　柔性擴容

　　采用模塊化的部件和統一的接口標準，可實現以機架或模塊為單位按需擴容，節省投資。按需設計，通過定制方案，支持單機柜額定功率密度平滑升級。

　　智能管理

　　數據中心內具備智能化的監控和管理系統，可實現對數據中心基礎設施的動力、環境、視頻、設備、門禁的全領域統一監控。集成告警管理、報表管理、工單管理、能效管理等功能，實現全面智能管理。

　　綠色節能

　　模塊化數據中心采用封閉冷/熱通道技術，可有效優化管理氣流組織，減少對整個機房的無謂制冷，同時又可避免冷熱風交叉混合，提高制冷設備回風溫度，從而提高制冷能效。與傳統數據中心相比，可節約30%～50%的能耗。

機房服務器穩壓2700W備用科華UPS不間斷電源應用范圍：

　　 收費站

　　 地鐵站

　　 高鐵站

　　 高速公路

　　辦公電腦機房服務器交換機網絡設備穩壓

西安科華UPS不間斷電源YTR1103YTR1103基本參數:

UPS類型 在線式

額定容量 3KVA

額定功率 3000W

輸出插座 輸出插座+接線排

整機效率 93%

輸入輸出

輸入配線 單相三線

輸入電壓范圍 110-300V

輸入頻率范圍 50/60±10%Hz

輸入功因 ＞0.99（滿載）

輸出電壓范圍 200/208/220/230/240±1%V

輸出頻率范圍 市電模式：與電網同步，電池模式：50±0.25Hz/60±0.3Hz

輸出電壓波形 ＜3%(線性負載)

通信和管理

接口端口 RS232

面板顯示 LED

報警功能 電池壓，市電異常，UPS故障，輸出過載，輸出短路

保護 電池欠壓保護，過載保護，短路保護，過溫保護

過載能力 105%-110% 10min，110%-130% 1min，＞130% 3s

電池

電壓電流 72V

環境

工作環境 工作濕度：0-40℃，環境濕度：0-95%（無冷凝）

噪音值(dBA) ＜55

其它參數

外觀尺寸 190×421×318mm

產品重量 27.6kg

可選附件 USB，SNMP，干接點，EPO等

西安科華UPS不間斷電源YTR1103在線式3KVA安裝順序如下：

　　 1、 到現場先確定UPS、電池柜的安裝位置。

　　 2、安裝電池連接線。

　　 A、確定電池開關所在的位置，確定電池在電池柜中的正負極方向，安裝電池柜上的空氣開關和接線端子。

　　 B、開始電池線的連接、將電池的正極連接到空氣開關上。

　　 C、從下一層到上一層的電池線要用膠布包，防止意外碰到短路，檢查螺栓的擰緊情況。

　　 D、后留出的正負極分清楚，防止接錯，正極從空氣開關上接至連接端子，負極直接從電池的負極接線柱接至接線端子上。

　　 E、查看電池柜里有沒有無關的東西。

　　 F、從電池柜將電池線連接到主機之前，用萬用表測量電池的電壓為103.36V，并檢查正負極出線有沒有接反。

如果有電池盒，將電池串起來，并根據需要連接到主機。

西安科華UPS不間斷電源YTR1103在線式3KVA多節電池接線：

　　 8節電池接線

　　 16只電池接線

西安科華UPS不間斷電源YTR1103在線式3KVA電池接線示例：

　　 1、10KW的ups建議使用6平方電線、于10KW以下的使用4平方，電線需要銅芯。

　　 2、安裝UPS電源主要的是連接電池，連接電池的要點就是正極接上負極，把每一個電池都串聯起來，然后引出兩根電源線，一根正極、一根負極接上空氣開關。

　　 3、引出的電池電源線可以制作成插頭接入ups主機，ups主機上面可以制作其他的插口。

　　 4、主機輸入會有兩種形式，一種形式是市電接入、一種形式是電池接入，市電接入就是220V或者380V電源接入，火線接入L、零線接入N。

　　 5、電池接入主機是正負接入，電池正極接入主機正極，電池負極接入主機負極，切記不能接反。

　　 6、輸出端就是可以接入設備的電源，也就是終我們需要的電源，主機會自動穩定電壓，避免電壓沖擊導致儀器損壞。

西安科華UPS不間斷電源YTR1103在線式3KVA機房服務器穩壓2700W備用的連線方式，你學會了嗎？UPS是把蓄電池與主機相連接，由主機逆變器等模塊電路把直流電轉換為市電的系統設備。

　　 1、當運用UPS時，需遵照產品說明書，以確保所接的相線、中性線、地線達標，不可任意改動次序。當后備式UPS在市電供電與逆變器供電時，運用同一臺主變壓器，UPS輸出的相線和中性線的位置需保持不變。

　　 2、不可把不同安時數、不同品牌的蓄電池組合起來運用。外接蓄電池組到UPS電源主機的間隔盡可能的短，導線的截面積需盡可能的大，來增大導電量，減少線路的電能損耗。

　　 3、泛地緣UPS電源機房監控系統前端采集設備通過TCP/GPRS/WIFI聯網后自動連接到平臺服務器，可以在手機端大屏端直觀看護系統的運行狀況和相關數據，出現異常時雙方同步接收告警信息。

　　 4、連接UPS配電箱需采用空氣開關，具有銷弧與負載短路時反應速度快的功能，同時帶有漏電維護與過熱維護等功能。空氣開關的容量若是過大會造成過流或在負載發生短路時，不能維護作用。若是過小將會導致市電中斷。

　　 5、為防止寄生電容耦合干擾，維護設備以及人身的安全，UPS需接地，同時接地電阻不宜大于4Ω。

　　 6、市電電壓的波動范圍需達到UPS輸入電壓變化的要求。多數UPS均具備抗干擾自動穩壓功用。通常無需外加抗干擾交流穩壓器。

西安科華UPS不間斷電源YTR1103在線式3KVA機房服務器穩壓2700W備用

機房科華UPS不間斷電源YTR1103總線不要經過ups的，機房里分出一路線供西安科華UPS不間斷電源YTR1103，然后UPS的輸出再搞個配電柜，監控設備從UPS后的配電柜取電，此柜的電不得供感性設備，容量設備使用。因此機房總線不直接經過UPS的，機房總線的電有可能會給其它設備使用，另西安科華UPS不間斷電源YTR1103的電一般不給插座供電，以防止用戶把感性設備直接插入插座。
