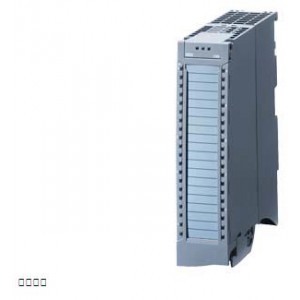

SIPLUS S7-1500 AI 8xU/I/RTD/TC 基于 6ES7531-7KF00-0AB0 帶防腐蝕涂層， -40 - +70°C， 模擬輸入模塊 16 位分辨率 ， 精度 0.3%， 8 通道，分成組，每組 8， 4 通道在用溫度傳感器 RTD 測量情況下， 共模電壓 10V； 診斷；過程報警 包括饋電元素， 屏蔽支架和屏蔽端子 |
| 一般信息 |
| 產品類型標志 |
AI 8xU/I/RTD/TC ST |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
參見文章 ID：109746275 |
| 運行中的 CiR 配置 |
| 可在 RUN 模式下更改參數分配 |
是 |
| 可在 RUN 模式下校準 |
是 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 傳感器供電 |
| 24 V 傳感器供電 |
| ● 短路保護 |
是 |
| ● 輸出電流，***大值 |
53 mA |
| 功率 |
| 來自背板總線的功率輸出 |
0.7 W |
| 功率損失 |
| 功率損失，典型值 |
2.7 W |
| 模擬輸入 |
| 模擬輸入端數量 |
8; > +60 °C 允許***多 2 個（每個 ±20 mA）或***多 4 個（每個 ±10 V）或***多 4 個 RTD |
| ● 電流測量時 |
8 |
| ● 電壓測量時 |
8 |
| ● 測量電阻/電阻型熱電偶時 |
4 |
| ● 測量熱電偶時 |
8 |
| 電壓輸入允許的輸入電壓（毀壞限制），***大值 |
28.8 V |
| 電流輸入允許的輸入電流（毀壞限制），***大值 |
40 mA |
| 溫度測量的技術單位，可調節 |
是; °C / °F / K |
| 輸入范圍（額定值），電壓 |
| ● 1 V 至 5 V |
是 |
| — 輸入電阻（1 V 至 5 V） |
100 k |
| ● -1 V 至 +1 V |
是 |
| — 輸入電阻（-1 V 至 +1 V） |
10 M |
| ● -10 V 至 +10 V |
是 |
| — 輸入電阻（-10 V 至 +10 V） |
100 k |
| ● -2.5 V 至 +2.5 V |
是 |
| — 輸入電阻（-2.5 V 至 +2.5 V） |
10 M |
| ● -250 mV 至 +250 mV |
是 |
| — 輸入電阻（-250 mV 至 +250 mV） |
10 M |
| ● -5 V 至 +5 V |
是 |
| — 輸入電阻（-5 V 至 +5 V） |
100 k |
| ● -50 mV 至 +50 mV |
是 |
| — 輸入電阻（-50 mV 至 +50 mV） |
10 M |
| ● -500 mV 至 +500 mV |
是 |
| — 輸入電阻（-500 mV 至 +500 mV） |
10 M |
| ● -80 mV 至 +80 mV |
是 |
| — 輸入電阻（-80 mV 至 +80 mV） |
10 M |
| 輸入范圍（額定值），電流 |
| ● 0 至 20 mA |
是 |
| — 輸入電阻（0 至 20 mA） |
25 加上約 42Ohm，用于通過 PTC 實現過壓保護 |
| ● -20 mA 至 +20 mA |
是 |
| — 輸入電阻（-20 mA 至 +20 mA） |
25 加上約 42Ohm，用于通過 PTC 實現過壓保護 |
| ● 4 mA 至 20 mA |
是 |
| — 輸入電阻（4 mA 至 20 mA） |
25 加上約 42Ohm，用于通過 PTC 實現過壓保護 |
| 輸入范圍（額定值），熱電偶 |
| ● 類型 B |
是 |
| — 輸入電阻（類型 B） |
10 M |
| ● 類型 E |
是 |
| — 輸入電阻（類型 E） |
10 M |
| ● 類型 J |
是 |
| — 輸入電阻（類型 J） |
10 M |
| ● 類型 K |
是 |
| — 輸入電阻（類型 K） |
10 M |
| ● 類型 N |
是 |
| — 輸入電阻（類型 N） |
10 M |
| ● 類型 R |
是 |
| — 輸入電阻（類型 R） |
10 M |
| ● 類型 S |
是 |
| — 輸入電阻（類型 S） |
10 M |
| ● 類型 T |
是 |
| — 輸入電阻（類型 T） |
10 M |
| 輸入范圍（額定值），電阻溫度計 |
| ● Ni 100 |
是; 標準/氣候 |
| — 輸入電阻 (Ni 100) |
10 M |
| ● Ni 1000 |
是; 標準/氣候 |
| — 輸入電阻 (Ni 1000) |
10 M |
| ● LG-Ni 1000 |
是; 標準/氣候 |
| — 輸入電阻 (LG-Ni 1000) |
10 M |
| ● Pt 100 |
是; 標準/氣候 |
| — 輸入電阻 (Pt 100) |
10 M |
| ● Pt 1000 |
是; 標準/氣候 |
| — 輸入電阻 (Pt 1000) |
10 M |
| ● Pt 200 |
是; 標準/氣候 |
| — 輸入電阻 (Pt 200) |
10 M |
| ● Pt 500 |
是; 標準/氣候 |
| — 輸入電阻 (Pt 500) |
10 M |
| 輸入范圍（額定值），電阻 |
| ● 0 至 150 歐姆 |
是 |
| — 輸入電阻（0 至 150 歐姆） |
10 M |
| ● 0 至 300 歐姆 |
是 |
| — 輸入電阻（0 至 300 歐姆） |
10 M |
| ● 0 至 600 歐姆 |
是 |
| — 輸入電阻（0 至 600 歐姆） |
10 M |
| ● 0 至 6000 歐姆 |
是 |
| — 輸入電阻（0 至 6000 歐姆） |
10 M |
| ● PTC |
是 |
| — 輸入電阻 (PTC) |
10 M |
| 熱電偶 (TC) |
| 溫度補償 |
| — 使用 RTD 進行的外部溫度補償 |
是 |
| — 0°C 比較點溫度的補償 |
是; 可設置固定值 |
| 導線長度 |
| ● 屏蔽，***大值 |
800 m; U/I 中，R/RTD 時 200 m，TC 時 50 m |
| 輸入端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
16 bit |
| 傳感器 |
| 信號傳感器連接 |
| ● 用于電壓測量 |
是 |
| ● 對于作為兩線制測量變送器時的電流測量 |
是 |
| — 雙線測量變頻器的負載，***大值 |
820 |
| ● 對于作為四線制測量變送器時的電流測量 |
是 |
| ● 對于利用兩線制接口進行的電阻測量 |
是; 僅用于 PTC |
| ● 對于利用三線制接口進行的電阻測量 |
是; 所有 PTC 以外的測量范圍；電纜電阻的內部補償 |
| ● 對于利用四線制接口進行的電阻測量 |
是; 所有 PTC 以外的測量范圍 |
| 誤差/精度 |
| 線性錯誤（與輸入范圍有關），(+/-) |
0.02 % |
| 溫度錯誤（與輸入范圍有關），(+/-) |
0.005 %/K; TC 類型 T 時，0.02 ± % / K |
| 輸入端之間的串?dāng)_，***小值 |
-80 dB |
| 25 °C 時起振狀態下的重復精度（與輸入范圍有關），(+/-) |
0.02 % |
| 整個溫度范圍內的操作錯誤限制 |
| ● 電壓，與輸入范圍有關，(+/-) |
0.5 % |
| ● 電流，與輸入范圍有關，(+/-) |
0.5 % |
| ● 電阻，與輸入范圍有關，(+/-) |
0.5 % |
| ● 熱電阻，與輸入范圍有關，(+/-) |
Ptxxx 標準： ±1.5 K，Ptxxx 氣候： ±0.5 K，Nixxx 標準： ±0.5 K，Nixxx 氣候：±0.3 K |
| ● 熱電偶，與輸入范圍有關，(+/-) |
類型 B： > 600 °C ±4.6 K，類型 E： > -200 °C ±1.5 K，類型 J： > -210 °C ±1.9 K，類型 K： > -200 °C ±2.4 K，類型 N： > -200 °C ±2.9 K，類型 R： > 0 °C ±4.7 K，類型 S： > 0 °C ±4.6 K，類型 T： > -200 °C ±2.4 K |
| 基本錯誤限制（25 °C 時的操作錯誤限制） |
| ● 電壓，與輸入范圍有關，(+/-) |
0.1 % |
| ● 電流，與輸入范圍有關，(+/-) |
0.1 % |
| ● 電阻，與輸入范圍有關，(+/-) |
0.1 % |
| ● 熱電阻，與輸入范圍有關，(+/-) |
Ptxxx 標準： ±0.7 K，Ptxxx 氣候： ±0.2 K，Nixxx 標準： ±0.3 K，Nixxx 氣候：±0.15 K |
| ● 熱電偶，與輸入范圍有關，(+/-) |
類型 B： > 600 °C ±1.7 K，類型 E： > -200 °C ±0.7 K，類型 J： > -210 °C ±0.8 K，類型 K： > -200 °C ±1.2 K，類型 N： > -200 °C ±1.2 K，類型 R： > 0 °C ±1.9 K，類型 S： > 0 °C ±1.9 K，類型 T： > -200 °C ±0.8 K |
| 故障電壓抑制 f = n x (f1 +/- 1 %)，f1 = 干擾頻率 |
| ● 串聯干擾（干擾峰值 < 輸入范圍的額定值），***小值 |
40 dB |
| ● 并聯電壓，***大值 |
10 V |
| ● 共模干擾，***小值 |
60 dB |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是 |
| 報警 |
| ● 診斷報警 |
是 |
| ● 極限值報警 |
是; 分別為兩個上限值和兩個下限值 |
| 診斷 |
| ● 電源電壓監控 |
是 |
| ● 斷線 |
是; 僅限 1 ... 5 V，4 ... 20 mA，TC、R 和 RTD |
| ● 溢出/下溢 |
是 |
| 診斷顯示 LED |
| ● RUN LED |
是; 綠色 LED |
| ● ERROR LED |
是; 紅色 LED |
| ● 電源電壓監控 (PWR-LED) |
是; 綠色 LED |
| ● 通道狀態顯示 |
是; 綠色 LED |
| ● 用于通道診斷 |
是; 紅色 LED |
| ● 用于模塊診斷 |
是; 紅色 LED |
| 電位隔離 |
| 通道的電勢分離 |
| ● 在通道之間 |
否 |
| ● 在通道之間，分組點數 |
8 |
| ● 在通道和背板總線之間 |
是 |
| ● 在通道和電子元件電源電壓之間 |
是 |
| 允許的電位差 |
| 輸入端之間 (UCM) |
DC 20 V |
| 在輸入端和 MANA (UCM) 之間 |
10 V DC |
| 內部接地和輸入端之間 |
75 V DC/60 V AC（基本絕緣） |
| 絕緣 |
| 絕緣測試，使用 |
707 V DC（測試類型） |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-40 °C; = Tmin（包括冷凝 / 霜） |
| ● 水平安裝，***大值 |
70 °C; = Tmax |
| ● 垂直安裝，***小值 |
-40 °C; = Tmin |
| ● 垂直安裝，***大值 |
40 °C; = Tmax |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
5 000 m |
| ● 環境溫度-氣壓-安裝高度 |
1140 hPa ... 795 hPa (-1000 m ... +2000 m) 時的 Tmin ... Tmax // Tmin ... 795 hPa ... 658 hPa (+2000 m ... +3500 m) 時的 (Tmax - 10 K) // Tmin ... 658 hPa ... 540 hPa (+3500 m ... +5000 m) 時的 (Tmax - 20 K) |
| 相對空氣濕度 |
| ● 帶凝露，已通過 IEC 60068-2-38 檢驗，***大值 |
100 %; RH，包括凝露/凍結（在凝露狀態下不得調試） |
| 堅實性 |
| 冷卻劑和潤滑劑 |
| — 對市售冷卻劑和潤滑劑耐用 |
是; 空氣中有柴油和油滴 |
| 用于地點位置固定的工業設備 |
| — 對生物活性物質具有耐受性，符合 EN 60721-3-3 |
是; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），3B3 級設備可訂購 |
| — 對化學活性物質具有耐受性，符合 EN 60721-3-3 |
是; 3C4 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；* |
| — 對機械活性物質具有耐受性，符合 EN 60721-3-3 |
是; 3S4 級，包括沙子、粉塵；* |
| 用于船上 / 海上 |
| — 對生物活性物質具有耐受性，符合 EN 60721-3-6 |
是; 6B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），6B3 級設備可訂購 |
| — 對化學活性物質具有耐受性，符合 EN 60721-3-6 |
是; 6C3 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；* |
| — 對機械活性物質具有耐受性，符合 EN 60721-3-6 |
是; 6S3 級，包括沙子、粉塵；* |
| 可應用于工業過程技術 |
| — 對化學活性物質具有耐受性，符合 EN 60654-4 |
是; 3 級（三氯乙烯除外） |
| — 環境條件適用于過程系統、測量系統和控制系統，符合 ANSI/ISA-71.04 |
是; A/B 組 GX 級（三氯乙烯除外；有害氣體濃度允許達到 EN 60721-3-3 標準規定的 3C4 級的極限值）；LC3 級（鹽霧）和 LB3 級（油） |
| 備注 |
| — 有關環境條件分類的說明，符合 EN 60721、EN 60654-4 和 ANSI/ISA-71.04 |
* 運行時，隨附的插頭蓋板必須保留在未占用的接口上！ |
| 保形涂料 |
| ● 對裝配好的電路板涂層，根據 EN 61086 |
是; 等級 2 可實現高可靠性 |
| ● 抗污染的保護，根據 EN 60664-3 |
是; 保護類型 1 |
| ● 軍用測試，根據 MIL-I-46058C，修訂版 7 |
是; 使用期間涂層可能褪色 |
| ● 印刷電路板組件用電氣絕緣化合物的合格性和性能，根據 IPC-CC-830A |
是; 保形涂料，A 類 |
| 尺寸 |
| 寬度 |
35 mm |
| 高度 |
147 mm |
| 深度 |
129 mm |
| 重量 |
| 重量，約 |
200 g |
| 其他 |
| 提示： |
額外的基本故障和集成時間過程中的噪聲 = 2.5ms：電壓： ±250mV (±0.02%)、±80mV (±0.05%)、±50mV (±0.05%)、電阻： 150Ohm ±0.02%、電阻溫度計： Pt100 氣候： ±0.08K、Ni100 氣候： ±0.08K、熱電偶： 類型 B、R、S： ±3K、類型 E、J、K、N、T：±1K |
