安全繼電器，用于急停和安全門，安全等級可達SIL 1、Cat. 1、PL c，依據具體應用，可滿足SIL 3、Cat. 4、PL e安全等級要求，單通道運行，自動/手動啟動，4個啟用電流路徑，US = 24 V DC，可插拔的直插式接線端子。2963954

產品詳情

產品類型	安全繼電器
產品系列	PSRclassic
應用	急停按鈕
應用	安全門
機械壽命	10x 106開關次數
繼電器型號	帶機械聯鎖觸點的機電式繼電器，符合IEC/EN 61810-3標準

電氣特性

額定條件下的***大功耗	1.56 W
額定操作模式	100 %符合條件
供電回路間的電氣間隙和爬電距離
額定絕緣電壓	250 V AC
額定過電壓／絕緣	4 kV基礎安全隔離：所有電流通路與外殼之間 6 kV增強型隔離耐壓： A1/A2與13/14、23/24、33/34、43/44之間 S11/S12/S33/S34與13/14、23/24、33/34、43/44之間 51/52與13/14、23/24、33/34、43/44之間

輸入數據

概述
額定控制電路電源電壓US	24 V AC/DC -15 % / +10 %
US時的功耗	典型值 3.36 W (AC)
US時的功耗	典型值 1.56 W (DC)
額定控制電源電流IS	典型值 140 mA AC
額定控制電源電流IS	典型值 65 mA DC
沖擊電流	2 A (Δt = 10 ms Us時)
沖擊電流	< 40 mA (Us/Ix 至S34)
電耗量	< 50 mA (Us/Ix 至S12)
電耗量	0 mA (Us/Ix 至S34)
輸入／啟動和回饋電路的電壓	24 V DC -15 % / +10 %
延遲時間	2 ms (在A1處，在電壓驟降Us的情況下)
	***大 1.5 ms (在S12處；測試脈沖寬度)
	7.5 ms (在S12處；測試脈沖速率)
	測試脈沖速率 = 5 x 測試脈沖寬度
典型響應時間	< 65 ms (自動啟動)
典型響應時間	< 40 ms (手動復位)
典型啟動時間（Us時）	< 65 ms (通過A1控制時)
典型釋放時間	< 45 ms (通過S12控制時)
典型釋放時間	< 200 ms (通過A1控制時)
恢復時間	< 1 s
***大切換頻率	1 Hz
保護電路	浪涌保護; 抑制二極管
保護電路	額定控制電源電壓的反極性保護
允許的導線***大總電阻	大約 22 Ω (US下的輸入和啟動電路)
工作電壓顯示	1 x 綠色LED
狀態顯示	2 x 綠色LED

輸出數據

觸點類型	4路常開安全觸點輸出
觸點類型	1個信號傳輸電流通路
觸點材料	AgSnO2
***大切換電壓	250 V AC/DC (注意負載曲線)
***小切換電壓	5 V AC/DC
限制連續電流	6 A (N/O觸點，請注意衰減)
限制連續電流	6 A (常閉觸點)
***大啟動電流	20 A (Δt 100 ms)
***小沖擊電流	10 mA
總電流值的平方	72 A2 (注意降低值)
***大額定功率值（電阻負載）	144 W (24VDC，t=0ms)
	288 W (48VDC，t=0ms)
	110 W (110VDC，t=0ms)
	88 W (220VDC，t=0ms)
	1500 VA (250 V AC，τ = 0 ms)
***大額定功率值（電感負載）	42 W (24 V DC， τ = 40 ms)
	42 W (48V DC，τ=40ms)
	42 W (110V DC，τ=40ms)
	42 W (220V DC，τ=40ms)
***低通斷容量	50 mW
通斷容量（360/h周期）	4 A (24 V DC)
通斷容量（360/h周期）	4 A (230 V AC)
通斷容量（3600/h周期）	2.5 A (24 V (DC13))
通斷容量（3600/h周期）	3 A (230 V (AC15))
輸出熔斷器	10 A gL/gG (N/O觸點)
輸出熔斷器	6 A gL/gG (常閉觸點)

優勢

***高可達Cat. 1/PL c (ISO 13849-1)、SIL 1 (IEC 62061)、SIL 1 (IEC 61508)

根據應用，***高可達Cat. 4/PL e (ISO 13849-1)、SIL 3 (IEC 62061)、SIL 3 (IEC 61508)

基礎隔離

單通道控制

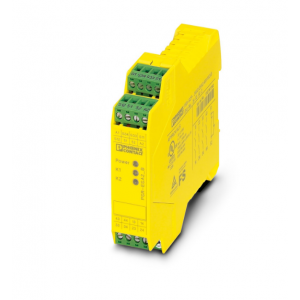

PSR-SPP- 24UC/ESA2/4X1/1X2/B - 安全繼電器
