BC3100, BC3150 | PROFIBUS DP 總線端子模塊控制器

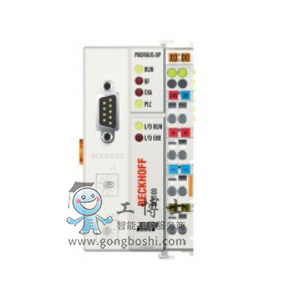

總線端子模塊控制器 BC3100 和 BC3150 是集成了 PLC 功能的總線耦合器，有一個用于 PROFIBUS DP 的現場總線接口。它們是智能從站，可在 PROFIBUS 系統中作為分布式智能組件使用。在 BC3100 總線端子模塊控制器中，一個節點由一個控制器、1 - 64 之間任意數量的端子模塊以及一個總線末端端子模塊組成。

“緊湊型”BC3150 總線端子模塊控制器具有外形精巧、性價比高的特點。與 BC3100 不同的是，BC3150 通過 K-bus 擴展技術，*多可連接 255 個總線端子模塊。這兩種 PROFIBUS 總線耦合器具有自動檢測波特率的功能（*大為 12 Mbaud），有兩個地址選擇開關用于地址分配。

總線端子模塊控制器可使用符合 IEC 61131-3 標準的 TwinCAT 編程系統進行編程。BC31xx 的組態/編程接口用于裝載 PLC 程序。如果使用軟件 PLC TwinCAT，則 PLC 程序也可通過現場總線裝載。所連接的總線端子模塊的輸入和輸出被分配在 PLC 的默認設置中�？蓪γ總�總線端子模塊進行配置，使其直接通過現場總線實現與上層自動化設備的數據交換。同樣，預處理的數據也可通過現場總線實現總線端子模塊控制器和上層控制器之間的數據交換。

用于分布式信號處理的控制器

BC3100 和 BC3150 的 TwinCAT 編程系統符合 IEC 61131-3 標準，獨立于設備制造商。PLC 程序可以使用五種不同的編程語言（IL、FBD、LD、SFC、ST）編寫。另外，TwinCAT 提供的很多調試功能（如斷點、單步、監控，…）使調試更加方便。它還可以對周期時間進行調節和測量。

PLC 參數	PROFIBUS | BC3100	BC3150
編程	TwinCAT（通過編程接口或現場總線）
程序內存	32/96 kbytes	48 kbytes
數據內存	32/64 kbytes	32 kbytes
剩余數據	512 bytes	2 kbytes
Run-time 系統	1 個 PLC 任務
PLC 周期時間	1000 條指令約需 3 ms（I /O 周期和 K-bus 不計）
編程語言	IEC 61131-3 (IL, LD, FBD, SFC, ST)
在線更改	no	yes

技術參數	BC3100	BC3150
總線端子模塊數量	64	64 (通過 K-bus 擴展可達 255)
現場總線的*大字節數	128 byte 輸入和 128 byte 輸出
過程映像的*大字節數	512 byte 輸入和 512 byte 輸出
數字量 I/O 信號	512 輸入/輸出	2,040 輸入/輸出
模擬量 I/O 信號	128 輸入/輸出
組態方式	通過 KS2000 或現場總線
數據傳輸速率	自動檢測 *大 12 Mbaud
總線接口	1 個 D-sub 9 針接口
電源	24 V DC (-15 %/+20 %)
輸入電流	70 mA +（總 K-bus 電流）/ 4，*大 500 mA	*大 320 mA
啟動電流	2.5 倍持續電流
K-bus 供電電流	1,750 mA	1,000 mA
電源觸點	*大 24 V DC / *大 10 A
電氣隔離	500 Vrms (電源觸點/電源電壓/ Ethernet)
重量	typ. 170 g	typ. 100 g
工作/儲藏溫度	0…+55 °C/-25…+85 °C
相對濕度	95 %，無冷凝
抗振/抗沖擊性能	符合 EN 60068-2-6/EN 60068-2-27/29 標準
抗電磁干擾/抗電磁輻射性能	符合 EN 61000-6-2/EN 61000-6-4 標準
防護等級/安裝位置	IP 20/可變

附件
KS2000	用于擴展參數化的組態軟件
TwinCAT PLC	符合 IEC 61131-3 標準的編程系統
電纜組件	電纜組件和連接器
FC310x	帶 PCI 接口的 PC 現場總線接口卡

訂貨信息	描述
BC3100	用于*多連接 64 個總線端子模塊的 PROFIBUS DP 總線端子模塊控制器，12 Mbaud
BC3150	用于*多連接 64 個總線端子模塊（通過 K-bus 擴展可達 255 個）的 PROFIBUS DP“緊湊型”總線端子模塊控制器，12 Mbaud
BX3100	用于*多連接 64 個總線端子模塊（通過 K-bus 擴展可達 255 個）的 PROFIBUS DP 總線端子模塊控制器
BK3xx0, LC3100	PROFIBUS 總線耦合器
