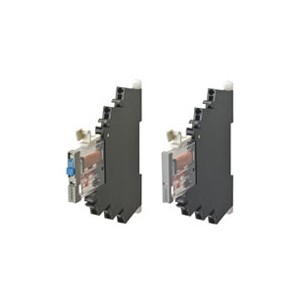

歐姆龍薄型I/O繼電器 G2RV-SR系列 G2RV-SR500-AP AC110

種類



連接端子	接點構成	閉鎖擺桿 (測試按鈕)	輸入的額定電壓 (V)		型號
Push-In Plus 端子	標準型	無	DC	12	G2RV-SR500 DC12
				24	G2RV-SR500 DC24
			AC/DC	24	G2RV-SR500 AC/DC24
				48	G2RV-SR500 AC/DC48
			AC	100	G2RV-SR500 AC100
				110	G2RV-SR500 AC110
				200	G2RV-SR500 AC200
				230	G2RV-SR500 AC230
		有	DC	24	G2RV-SR501 DC24
			AC/DC	24	G2RV-SR501 AC/DC24
	微小負載用	無	DC	12	G2RV-SR500-AP DC12
				24	G2RV-SR500-AP DC24
			AC/DC	24	G2RV-SR500-AP AC/DC24
				48	G2RV-SR500-AP AC/DC48
			AC	100	G2RV-SR500-AP AC100
				110	G2RV-SR500-AP AC110
				200	G2RV-SR500-AP AC200
				230	G2RV-SR500-AP AC230
螺釘端子	標準型	無	DC	12	G2RV-SR700 DC12
				24	G2RV-SR700 DC24
			AC/DC	24	G2RV-SR700 AC/DC24
				48	G2RV-SR700 AC/DC48
			AC	100	G2RV-SR700 AC100
				110	G2RV-SR700 AC110
				200	G2RV-SR700 AC200
				230	G2RV-SR700 AC230
		有	DC	24	G2RV-SR701 DC24
			AC/DC	24	G2RV-SR701 AC/DC24
	微小負載用	無	DC	12	G2RV-SR700-AP DC12
				24	G2RV-SR700-AP DC24
			AC/DC	24	G2RV-SR700-AP AC/DC24
				48	G2RV-SR700-AP AC/DC48
			AC	100	G2RV-SR700-AP AC100
				110	G2RV-SR700-AP AC110
				200	G2RV-SR700-AP AC200
				230	G2RV-SR700-AP AC230



注.插座不單獨出售。

更換用繼電器

型號標準



類型	閉鎖擺桿 (測試按鈕)	額定線圈電壓 (V)		型號	適用型號
標準型	無	DC	11	G2RV-1-S-G DC11	G2RV-SR700/500 DC12V
			21	G2RV-1-S-G DC21	G2RV-SR700/500 DC24V
					G2RV-SR700/500 AC/DC24V
			48	G2RV-1-S-G DC48	G2RV-SR700/500 AC/DC48V
					G2RV-SR700/500 AC100V
					G2RV-SR700/500 AC110V
					G2RV-SR700/500 AC200V
					G2RV-SR700/500 AC230V
	有	DC	21	G2RV-1-SI-G DC21	G2RV-SR701/501 DC24V
					G2RV-SR701/501 AC/DC24V
微小 負載用	無	DC	11	G2RV-1-S-AP-G DC11	G2RV-SR700/500-AP DC12V
			21	G2RV-1-S-AP-G DC21	G2RV-SR700/500-AP DC24V
					G2RV-SR700/500-AP AC/DC24V
			48	G2RV-1-S-AP-G DC48	G2RV-SR700/500-AP AC/DC48V
					G2RV-SR700/500-AP AC100V
					G2RV-SR700/500-AP AC110V
					G2RV-SR700/500-AP AC200V
					G2RV-SR700/500-AP AC230V



注.纖薄型I/O繼電器在插座內減壓，輸入的額定電壓與更換用繼電器的額定線圈電壓有異。

共通附件 （另售）

短接棒



形狀	間距	極數	顏色	型號*1	***低訂貨數量(個)	***大通電電流
	6.2mm	2	紅色 (R)、 藍色 (S)、 黃色 (Y)	PYDN-6.2-020□	10	32A
		3		PYDN-6.2-030□
		4		PYDN-6.2-040□
		10		PYDN-6.2-100□
		20		PYDN-6.2-200□



注. 請用于相鄰插座的交叉配線。
*1. 型號的□內為覆膜顏色的符號�！躅伾�選擇：R=紅色、S=藍色、Y＝黃色

標簽



形狀	型號	***低訂貨數量 (每板的數量)
	XW5Z-P2.5LB1 ＊	5 (1板/72個)
	XW5Z-P2.5LB2



*自2017年7月起生產的產品可以使用。

分離板



形狀	型號
	XW5Z-EP12



PLC接口單元



形狀	I/O區分	公共端子處理	連接方式	適用機種	型號
	輸入用	Push-In	PNP	G2RV-SR500-AP	P2RVC-8-I-5-1
			NPN		P2RVC-8-I-5
		螺釘端子	PNP	G2RV-SR700-AP	P2RVC-8-I-7-1
	輸出用	Push-In	PNP	G2RV-SR500 G2RV-SR501 G3RV-SR500	P2RVC-8-O-5-1
			NPN		P2RVC-8-O-5
		螺釘端子	PNP	G2RV-SR700 G2RV-SR701 G3RV-SR700	P2RVC-8-O-7-1



導軌安裝用品



形狀	種類		型號	***低訂貨數量(個)
	支承導軌	1m	PFP-100N	-
		0.5m	PFP-50N
	端板*		PFP-M	10
	間隔		PFP-S



* 支乘導軌安裝時，請使用端板（PFP-M）。
PFP-□的詳情請參見本公司網站（www.fa.omron.com.cn）。

支持電纜



產品名稱		形狀	電纜 長度 L (mm)	型號	支持機型
散線電纜 P2RV-A□C	8點輸入 /輸出用		1,000	P2RV-A100C	各種設備
			2,000	P2RV-A200C
			3,000	P2RV-A300C
			5,000	P2RV-A500C
歐姆龍制 用PLC連接 帶連接器電纜 (1對4) P2RV-4-□C	32點 輸出用		1,000	P2RV-4-100C	MIL連接器型的 PLC I/O單元(1對4) CJ1W-OD232/OD262等
			2,000	P2RV-4-200C
			3,000	P2RV-4-300C
			5,000	P2RV-4-500C
歐姆龍制 用PLC連接 帶連接器電纜 (1對4) P2RV-4-□IMC	32點 輸入用		1,000	P2RV-4-100IMC	MIL連接器型的 PLC I/O單元(1對4) CJ1W-ID232/ID262等 *1
			2,000	P2RV-4-200IMC
			3,000	P2RV-4-300IMC
			5,000	P2RV-4-500IMC
歐姆龍制 用PLC連接 帶連接器電纜 (1對4) P2RV-4-□IFC	32點 輸入用		1,000	P2RV-4-100IFC	富士通連接器型的 PLC I/O單元(1對4) CJ1W-ID231/ID261等 *2
			2,000	P2RV-4-200IFC
			3,000	P2RV-4-300IFC
			5,000	P2RV-4-500IFC
歐姆龍制 用PLC連接 帶連接器電纜 (1對1) P2RV-A□C-OMR GRT1	8點 輸出用		500	P2RV-A050C-OMR GRT1	薄片I/O單元(1對1) 輸入用：GRT1-ID8-1 輸出用：GRT1-OD8-1
			1,000	P2RV-A100C-OMR GRT1
	8點 輸入用		500	P2RV-A050IC-OMR GRT1
			1,000	P2RV-A100IC-OMR GRT1
歐姆龍制 用PLC連接 帶連接器電纜 (1對1) P2RV-A□C-OMR NX	8點 輸出用		500	P2RV-A050C-OMR NX	帶晶體管無螺絲端子臺型 的PLC I/O單元(1對1) 輸入用：NX-ID4442 輸出用：NX-OD4256
			1,000	P2RV-A100C-OMR NX
	8點 輸入用		500	P2RV-A050IC-OMR NX
			1,000	P2RV-A100IC-OMR NX
施耐德產品用 PLC連接電纜 P2RV-□C-SCH-□	32點 輸入用		500	P2RV-050C-SCH-A	與施耐德生產的PLC (32點連接器型) 連接(1對4) 輸入用： 140 DDI 353 00 輸出用： 140 DDO 353 00
			1,000	P2RV-100C-SCH-A
			2,000	P2RV-200C-SCH-A
			3,000	P2RV-300C-SCH-A
			5,000	P2RV-500C-SCH-A
	32點 輸出用		500	P2RV-050C-SCH-B
			1,000	P2RV-100C-SCH-B
			2,000	P2RV-200C-SCH-B
			3,000	P2RV-300C-SCH-B
			5,000	P2RV-500C-SCH-B
	16點 輸入用		500	P2RV-050C-SCH-C	與施耐德生產的PLC (16點連接器型) 連接(1對2) 輸入用： BMX DDI 1602 輸出用： BMX DDO 1602
			1,000	P2RV-100C-SCH-C
			2,000	P2RV-200C-SCH-C
			3,000	P2RV-300C-SCH-C
			5,000	P2RV-500C-SCH-C
	16點 輸出用		500	P2RV-050C-SCH-D
			1,000	P2RV-100C-SCH-D
			2,000	P2RV-200C-SCH-D
			3,000	P2RV-300C-SCH-D
			5,000	P2RV-500C-SCH-D
西門子產品用 PLC連接電纜 P2RV-□C-SIM-□	32點 輸入用		500	P2RV-050C-SIM-A	與西門子生產的PLC (32點連接器型) 連接(1對4) 輸入用： 6ES7 321-1BL00-0AA0 輸出用： 6ES7 322-1BL00-0AA0
			1,000	P2RV-100C-SIM-A
			2,000	P2RV-200C-SIM-A
			3,000	P2RV-300C-SIM-A
			5,000	P2RV-500C-SIM-A
	32點 輸出用		500	P2RV-050C-SIM-B
			1,000	P2RV-100C-SIM-B
			2,000	P2RV-200C-SIM-B
			3,000	P2RV-300C-SIM-B
			5,000	P2RV-500C-SIM-B
	16點 輸入用		500	P2RV-050C-SIM-C	與西門子生產的PLC (16點連接器型) 連接(1對2) 輸入用： 6ES7 321-1BH02-0AA0
			1,000	P2RV-100C-SIM-C
			2,000	P2RV-200C-SIM-C
			3,000	P2RV-300C-SIM-C
			5,000	P2RV-500C-SIM-C
	32點 輸入用		500	P2RV-050C-SIM-D	與西門子生產的PLC (32點連接器型) 連接(1對4) 輸入用： 6ES7 421-1BL-0AA0 輸出用： 6ES7 422-1BL-0AA0
			1,000	P2RV-100C-SIM-D
			2,000	P2RV-200C-SIM-D
			3,000	P2RV-300C-SIM-D
			5,000	P2RV-500C-SIM-D
	32點 輸出用		500	P2RV-050C-SIM-E
			1,000	P2RV-100C-SIM-E
			2,000	P2RV-200C-SIM-E
			3,000	P2RV-300C-SIM-E
			5,000	P2RV-500C-SIM-E



*1. 連接CJ1W-ID232/ID262 （及同等端子排列的單元）時， PLC接口單元請使用P2RVC-8-I-□-1 （PNP）。
*2. 連接CJ1W-ID231/ID261 （及同等端子排列的單元）時， PLC接口單元請使用P2RVC-8-I-□-1 （PNP）。
