產品特點

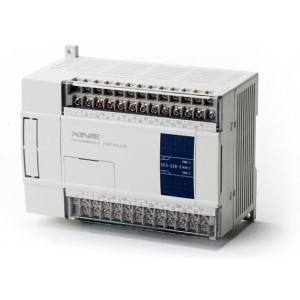

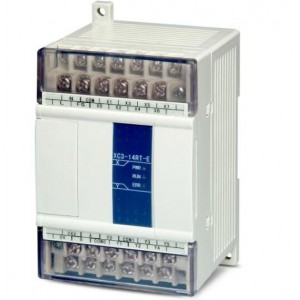

XC2系列基本型PLC，包含14、16、24、32、42、48、60點規格。
具備一般數據處理功能，能滿足大多數場合的使用需求
擁有高速的運算處理速度（是XC3系列的2倍）
內部寄存器容量小于XC3系列
輸入類型：NPN或PNP
輸出類型：晶體管（T）、繼電器（R）、晶體管繼電器混合（RT，前兩路為T）
電源規格：AC220V、DC24V
支持高速計數（高達80KHz）、2路高速脈沖輸出（高達100KHz）、通訊等特殊功能
標配RS232口，用于編程下載
標配RS485口，用于通訊（16點除外）
不支持擴展模塊，支持外接擴展BD板（14、16、42點除外）
型號一覽表
|
型號
|
輸入點數
（DC24V）
|
輸出
點數
（R，T）
|
|
AC電源
|
DC電源
|
| |
繼電器輸出
|
晶體管輸出
|
晶體管繼電器混合輸出
|
繼電器輸出
|
晶體管輸出
|
晶體管繼電器混合輸出
|
|
N
P
N
型
|
XC2-14R-E
|
XC2-14T-E
|
XC2-14RT-E
|
XC2-14R-C
|
XC2-14T-C
|
-
|
8點
|
6點
|
|
XC2-16R-E
|
XC2-16T-E
|
XC2-16RT-E
|
XC2-16R-C
|
XC2-16T-C
|
XC2-16RT-C
|
8點
|
8點
|
|
XC2-24R-E
|
XC2-24T-E
|
XC2-24RT-E
|
XC2-24R-C
|
XC2-24T-C
|
-
|
14點
|
10點
|
|
XC2-32R-E
|
XC2-32T-E
|
XC2-32RT-E
|
-
|
XC2-32T-C
|
-
|
18點
|
14點
|
|
XC2-42R-E
|
XC2-42T-E
|
XC2-42RT-E
|
-
|
-
|
-
|
24點
|
18點
|
|
XC2-48R-E
|
XC2-48T-E
|
XC2-48RT-E
|
-
|
XC2-48T-C
|
-
|
28點
|
20點
|
|
XC2-60R-E
|
XC2-60T-E
|
XC2-60RT-E
|
-
|
-
|
XC2-60RT-C
|
36點
|
24點
|
|
P
N
P
型
|
-
|
-
|
-
|
XC2-14PR-C
|
XC2-14PT-C
|
XC2-14PRT-C
|
8點
|
6點
|
|
XC2-16PR-E
|
-
|
XC2-16PRT-E
|
XC2-16PR-C
|
XC2-16PT-C
|
XC2-16PRT-C
|
8點
|
8點
|
|
XC2-24PR-E
|
XC2-24PT-E
|
XC2-24PRT-E
|
XC2-24PR-C
|
XC2-24PT-C
|
XC2-24PRT-C
|
14點
|
10點
|
|
-
|
-
|
XC2-32PRT-E
|
-
|
-
|
-
|
18點
|
14點
|
|
XC2-42PR-E
|
-
|
-
|
XC2-42PR-C
|
-
|
-
|
24點
|
18點
|
|
-
|
XC2-48PT-E
|
XC2-48PRT-E
|
XC2-48PR-C
|
-
|
XC2-48PRT-C
|
28點
|
20點
|
|
-
|
XC2-60PT-E
|
XC2-60PRT-E
|
-
|
XC2-60PT-C
|
XC2-60PRT-C
|
36點
|
24點
|
功能配置表
○用戶選擇 ×不支持 √支持
|
系列及點數
|
時鐘
|
通信
|
擴展
模塊
|
BD板
|
高速計數路數
|
脈沖輸出路數（T型
/RT型）
|
外部
中斷
|
|
485
通信
|
自由
通信
|
遞增
模式
|
脈沖+方向
|
AB相
|
|
XC2系列
|
|
XC2-14
|
○
|
○
|
○
|
×
|
×
|
5
|
2
|
2
|
2
|
3
|
|
XC2-16
|
○
|
×
|
×
|
×
|
×
|
5
|
2
|
2
|
2
|
3
|
|
XC2-24
|
○
|
√
|
√
|
×
|
√
|
5
|
2
|
2
|
2※1
|
3
|
|
XC2-32
|
○
|
√
|
√
|
×
|
√
|
5
|
2
|
2
|
2※1
|
3
|
|
XC2-42
|
○
|
√
|
√
|
×
|
×
|
5
|
2
|
2
|
2※1
|
3
|
|
XC2-48
|
○
|
√
|
√
|
×
|
√
|
5
|
2
|
2
|
2※1
|
3
|
|
XC2-60
|
○
|
√
|
√
|
×
|
√
|
5
|
2
|
2
|
2※1
|
3
|
※1：使用BD板后，Y1不可用于脈沖輸出。
基本規格
|
項目
|
規格
|
|
絕緣電壓
|
DC500V 2MΩ以上
|
|
抗噪聲
|
噪聲電壓1000Vp-p 1us脈沖1分鐘
|
|
空氣
|
無腐蝕性、可燃性氣體
|
|
環境溫度
|
0℃~60℃
|
|
環境濕度
|
5%~95%（無凝露）
|
|
通訊口1
|
RS-232，連接上位機、人機界面編程或調試
|
|
通訊口2
|
RS-232/RS-485，聯網或連接智能儀表、變頻器等
|
|
通訊口3
|
BD板擴展通訊口RS-232C/RS-485
|
|
安裝
|
可用M3的螺絲固定或直接安裝在寬35mm的DIN46277導軌上
|
|
接地
|
第三種接地（不可與強電系統公共接地）
|
性能規格
|
項 目
|
規 格
|
|
程序執行方式
|
循環掃描方式
|
|
編程方式
|
指令、梯形圖并用
|
|
處理速度
|
0.5us
|
|
停電保持
|
使用FlashROM及鋰電池
|
|
用戶程序容量※1
|
128KB
|
|
I/O點數※2
|
總點數
|
14點
|
16點
|
24點
|
32點
|
42點
|
48點
|
60點
|
|
輸入
點數
|
8點
X0~X7
|
8點
X0~X7
|
14點
X0~X15
|
18點
X0~X21
|
24點
X0~X27
|
28點
X0~X33
|
36點
X0~X43
|
|
輸出
點數
|
6點
Y0~Y5
|
8點
Y0~Y7
|
10點
Y0~Y11
|
14點
Y0~Y15
|
18點
Y0~Y21
|
20點
Y0~Y23
|
24點
Y0~Y27
|
|
內部線圈（X）※3
|
544 點：X0~X1037
|
|
內部線圈（Y）※4
|
544 點：Y0~Y1037
|
|
內部線圈（M）
|
8768點
|
M0~M2999 【M3000~M7999】※5
|
|
特殊用※6 M8000~M8767
|
|
流程（S）
|
1024點
|
S0~S511 【S512~S1023】
|
|
定時器（T）
|
點數
|
640點
|
T0~T99：100ms不累計
|
|
T100~T199：100ms累計
|
|
T200~T299：10ms不累計
|
|
T300~T399：10ms累計
|
|
T400~T499：1ms不累計
|
|
T500~T599：1ms累計
|
|
T600~T639：1ms***定時
|
|
規格
|
100mS定時器：設置時間0.1~3276.7秒
10mS定時器：設置時間0.01~327.67秒
1mS定時器：設置時間0.001~32.767秒
|
|
計數器（C）
|
點數
|
640點
|
C0~C299：16位順計數器
|
|
C300~C598：32位順/倒計數器
|
|
C600~C618：單相高速計數器
|
|
C620~C628：雙相高速計數器
|
|
C630~C638：AB相高速計數器
|
|
規格
|
16位計數器：設置值K0~32,767
32位計數器：設置值-2147483648~＋2147483647
|
|
數據寄存器（D）
|
2612字
|
D0~D999 【D4000~D4999】※5
|
|
特殊用※6 D8000~D8511
|
|
特殊用※6 D8630~D8729
|
|
FlashROM寄存器
（FD）
|
496字
|
FD0~FD111
|
|
特殊用※6 FD8000~FD8383
|
|
保密寄存器（FS）※12
|
16字
|
FS0~FS15
|
|
高速處理功能
|
高速計數、脈沖輸出、外部中斷
|
|
口令保護
|
6位長度ASCII
|
|
自診斷功能
|
上電自檢、監控定時器、語法檢查
|
備注：
※1：用戶程序容量，指保密下載時的***大程序容量。
※2：I/O點數，指用戶可從外部接入、輸出信號的端子數。
※3：X，指內部輸入繼電器，超出I點數的X可用作中間繼電器。
※4：Y，指內部輸出繼電器，超出O點數的Y可用作中間繼電器。
※5：【】標志，為默認的斷電保持區域，可更改，修改地址參閱《基本指令篇》手冊附錄1-4。
※6：特殊用，指被系統占用的特殊用途的寄存器，不可另作他用，詳情參閱《基本指令篇》手冊附錄1。
※7：只有硬件版本在V3.0及以上的基本單元，才具有內部擴展寄存器ED。
※8：輸入線圈、輸出繼電器/晶體管的編號為八進制數，其他存儲器的編號均為十進制數。
※9：沒有與外設實連的I/O可作為快速內部繼電器使用。
※10：FlashROM寄存器不用設停電保持，停電時（無電池）其數據不會丟失。
※11：V3.3K及以后的編程軟件中新添加，F(xiàn)S寄存器是擠占原先部分FD寄存器，故V3.3K及以后的編程軟件中FD寄存器會有所減少。
外觀尺寸圖（單位：mm）
XC2-14/16：
XC2-24/32：
XC2-48/60：
XC2-42：
