產品特點

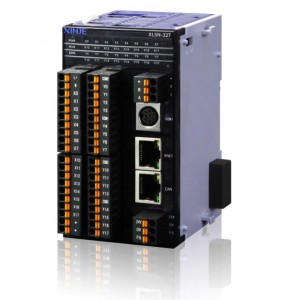

XL系列以太網型PLC，包含32點規格。
支持以太網通訊和 CANopen/CANbus 總線通訊
基本指令處理速度0.01us~0.03us
輸入類型：NPN
輸出類型：晶體管（T）
電源規格：DC24V
支持 2 路高速脈沖輸出、3 路高速計數
支持在線下載功能
標配2個RJ45口（Ethernet*1+CANopen/CANbus*1)、1個232口、1個485口
支持1~16個XL系列擴展模塊，1個XL 系列 ED 模塊。
型號一覽表
|
型號
|
輸入點數
（DC24V）
|
輸出點數
（R，T）
|
|
AC電源
|
DC電源
|
| |
繼電器輸出
|
晶體管輸出
|
晶體管繼電器
混合輸出
|
繼電器輸出
|
晶體管輸出
|
晶體管繼電器
混合輸出
|
|
NPN型
|
-
|
-
|
-
|
-
|
XL5N-32T
|
-
|
12點
|
12點
|
注意：PNP型PLC可定制。
基本規格
|
項目
|
規格
|
|
絕緣電壓
|
DC 500V 2MΩ以上
|
|
抗噪聲
|
噪聲電壓1000Vp-p 1us脈沖1分鐘
|
|
空氣
|
無腐蝕性、可燃性氣體
|
|
環境溫度
|
0℃~55℃
|
|
環境濕度
|
5%~95%（無凝露）
|
|
COM1口
|
RS232，MODBUS，連接上位機、人機界面編程或調試
|
|
COM2口
|
RS485，MODBUS/X-NET 現場總線，連接智能儀表、變頻器等
|
|
通訊口3
|
用于連接左擴展ED模塊
|
|
通訊口4
|
RJ45，TCP/IP協議，可實現基于以太網的X-NET通訊、MODBUS-TCP通訊、自由格式通訊
|
|
以太網口1
|
RJ45，TCP/IP 協議，可實現基于以太網的 X-NET 通訊、MODBUS-TCP
通訊、自由格式通訊
|
|
以太網口2
|
CANopen，內置兩路獨立的 CAN 通訊通道。***路 CAN1 默認 CANopen
通訊協議，支持主從，可切換CANBUS通訊，第二路CAN2 只支持CANBUS
自由格式通訊
|
|
安裝
|
可用M3的螺絲固定或直接安裝在的導軌上
|
|
接地（FG）
|
第三種接地（不可與強電系統公共接地）
|
性能規格
|
項目
|
規格
|
|
程序執行方式
|
循環掃描方式
|
|
編程方式
|
指令、梯形圖并用
|
|
處理速度
|
0.01~0.03us
|
|
停電保持
|
使用 FlashROM 及鋰電池（3V 紐扣電池）
|
|
用戶程序容量※1
|
1MB
|
|
I/O
點數
※2
|
總點數
|
32點
|
|
輸入點數
|
16點 X0~X17
|
|
輸出點數
|
16點 Y0~Y17
|
|
內部線圈（X）※3
|
1280點：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077
|
|
內部線圈（Y）※4
|
1280點：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077
|
|
內部線圈（M、HM）
|
8700點
|
M0~M69999【HM0~HM11999】※5
|
|
流程（S）
|
9000點
|
S0~S7999【HS0~HS999】※5
|
|
定時器（T）
|
點數
|
7000點
|
T0~T4999【HT0~HT1999】※5
|
|
規格
|
100ms 定時器：設置時間 0.1~3276.7 秒
10ms 定時器：設置時間 0.01~327.67 秒
1ms 定時器：設置時間 0.001~32.767 秒
|
|
計數器（C）
|
點數
|
7000點
|
C0~C4999【HC0~HC1999】※5
|
|
規格
|
16位計數器：設置值 K0~32,767
32位計數器：設置值-2147483648~＋2147483647
|
|
數據寄存器（D）
|
95000字
|
D0~D69999【HD0~HD24999】※5
|
|
FlashROM寄存器（FD）
|
14192字
|
FD0~FD8191
|
|
特殊保密寄存器 SFD0~SFD5999
|
|
高速處理功能
|
高速計數、脈沖輸出、外部中斷
|
|
口令保護
|
6位長度ASCII
|
|
自診斷功能
|
上電自檢、監控定時器、語法檢查
|
注釋：
※1：用戶程序容量，指保密下載時可達到的程序容量。
※2：I/O 點數，指用戶可從外部接入、輸出信號的端子數。
※3：X，指內部輸入繼電器，超出 I 點數的 X 可用作中間繼電器。
※4：Y，指內部輸出繼電器，超出 O 點數的 Y 可用作中間繼電器。
※5：【】標志，為默認的斷電保持區域，不可更改。
功能配置表
×不支持 √支持
|
系列及
點數
|
USB口
|
232口
|
485口
|
以太
網口
|
擴展
模塊
|
擴展
BD板
|
左擴展ED模塊
|
高速計數
路數
|
脈沖輸
出路數
（T/RT型）
|
外部
中斷
|
Canopen通訊節點
|
|
遞增
模式
|
AB相
|
|
XL5N-32T
|
×
|
1
|
1
|
2
|
16個
|
×
|
1個
|
3
|
3
|
2
|
10
|
32
|
注意：所有機型均標配時鐘功能。
外觀尺寸圖（單位：mm）
32點外觀尺寸圖：
