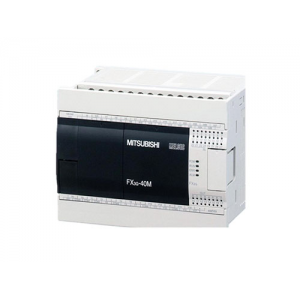

FX系列是三菱小型系列的PLC（可編程控制器），目前主要有FX5U、FX3U、FX3G、FX3S等系列。MELSEC-F系列PLC體積緊湊，但功能豐富、系統配置靈活。該系列PLC將電源模塊、CPU模塊和I/O模塊集成為一個緊湊的單元。具有I/O模塊、模擬模塊、定位模塊以及開放網絡擴展模塊的選配件，可滿足用戶的各種應用需求。



特點: 1、主體：集電源、CPU與I/O于一體，內置功能包括高速計數器和定位輸出等。

    2、擴展：包括多種I/O大小和配置的帶內置電源的[I/O擴展單元]與不帶電源的[I/O擴展塊]。

    3、模擬控制：可提供模擬輸入和輸出、溫度感知器輸入以及溫度控制等選配件。

    4、高數控制：可提供能提高內置高速計數器性能或增加高速計數容量的選配件。

    5、定位控制：可提供高速脈沖輸出以及SSCNETIII定位選配件。

    6、網絡與通訊：可提供CC-Link、以太網的網絡擴展選配件以及RS-232C和RS-485串行通信協議。

FX1S-14MT-ESS/UL參數說明：FX1S基本單元,內置8入/6出(晶體管源型),AC電源，內置高速計數功能！



三菱PLC FX1S-14MT-ESS/UL產品詳細介紹如下：

【FX1S-14MT-ESS/UL電源規格】

 ◆ 電源類型：AC電源

 ◆ 額定電壓:AC100~240V

 ◆ 電壓允許范圍:A085~264V

 ◆ 額定頻率:50/60HZ

 ◆ 允許瞬停時間:10ms以下

 ◆ 電源保險絲:250V 1A

 ◆ 沖擊電流:

    可達15 A 5ms以下/AC100V

    可達25 A 5ms以下/AC200V

 ◆ 功耗(W)(輸入電流部分((7mA/1點、5mA/1點)也包含在內):19W

 ◆ DC24V服務電源:400mA

【FX1S-14MT-ESS/UL輸入規格】

 ◆ 輸入形式：漏型/源型

 ◆ 輸入點數：8點

 ◆ 輸入連接方式：端子臺(M3螺絲)

 ◆ 輸入信號電壓:DC24V ±10

 ◆ 輸入信號電流:7mA/DC24V

 ◆ 輸入ON電流:4.5mA以上

 ◆ 輸入OFF電流:1.5mA以下

 ◆ 輸入電阻：3.3KΩ

 ◆ 輸入響應時間:

    約10ms

    X000~X017可通過內置的數字濾波器D8020變史為0~15ms;指定為0的情況下,X000,X001為10μs,X002~ X017為50μs.

 ◆ 輸入信號形式:無電壓接點輸入

                 NPN開路集電極晶體管

                 PNP開路集電極晶體管

 ◆ 回路絕緣：光耦絕緣

 ◆ 輸入動作表示：輸入ON時LED燈亮

【FX1S-14MT-ESS/UL輸出規格】

 ◆ 輸出類型:晶體管源型

 ◆ 輸出連接方式：端子臺(M3螺絲)

 ◆ 輸出點數:6點

 ◆ 外部電源:DC5~30V

 ◆ 回路絕緣:光電耦合絕緣

 ◆ 動作表示:光耦合器驅動時LED燈亮

 ◆ ***大電阻負載:0.5 A以下/1點輸出，0.8A以下/公共端

 ◆ ***大感性負載:12W/DC24V

 ◆ ON電壓：1.5V

 ◆ 開路漏電流:0.lmA/DC30V

 ◆ 響應時間:0.2ms以下 (5μs(Y0,Y1時))

FX1S-14MT-ESS/UL外形尺寸：60*75*90
