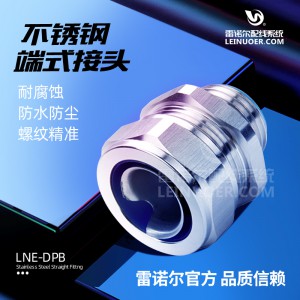

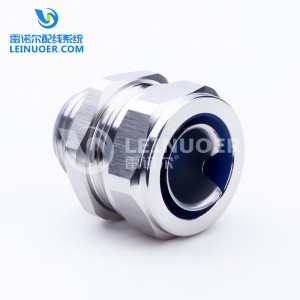

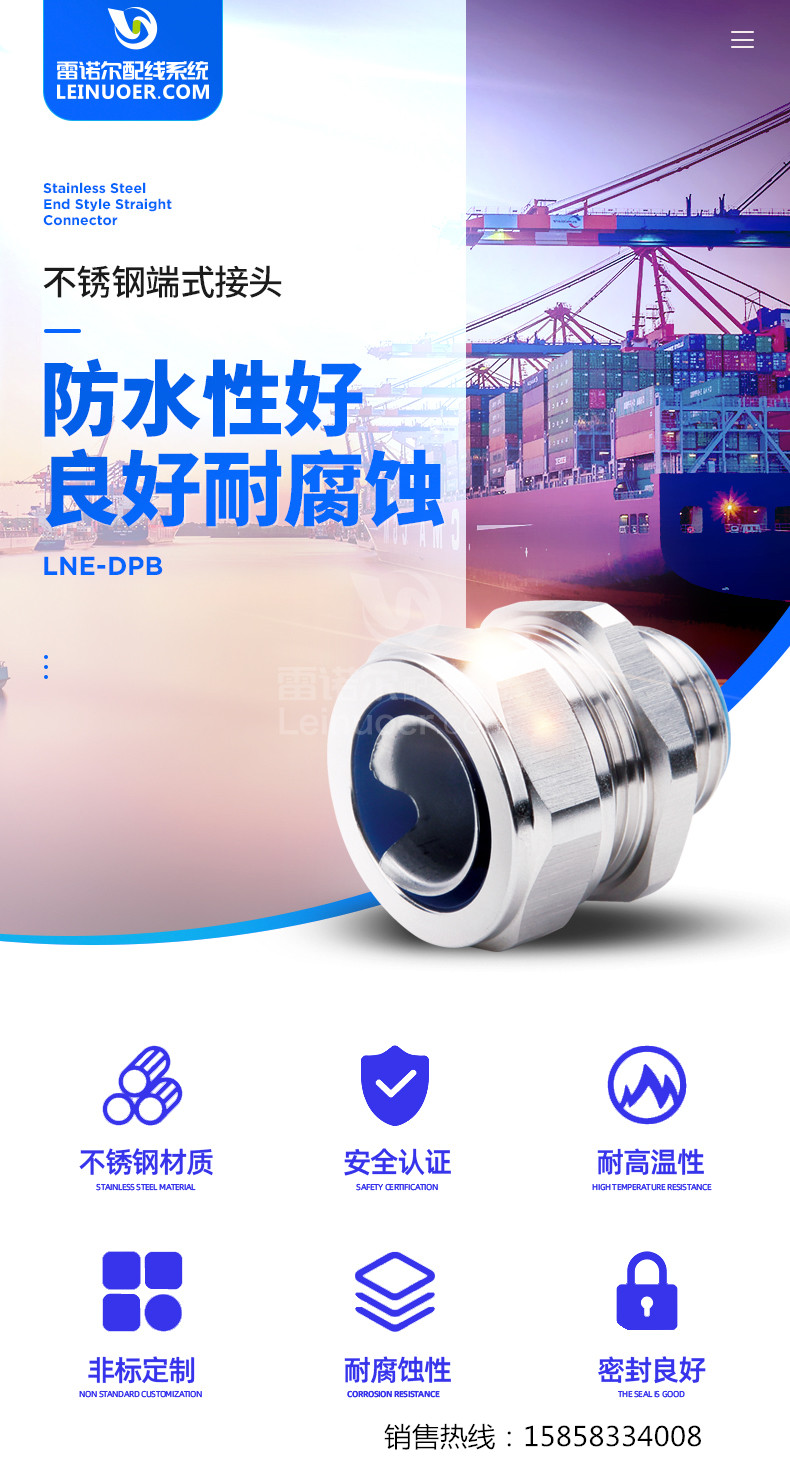

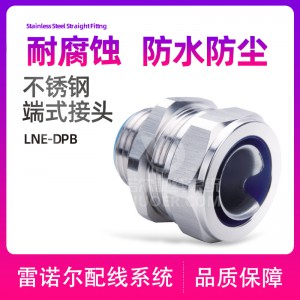

LNE-DPB 不銹鋼端式接頭

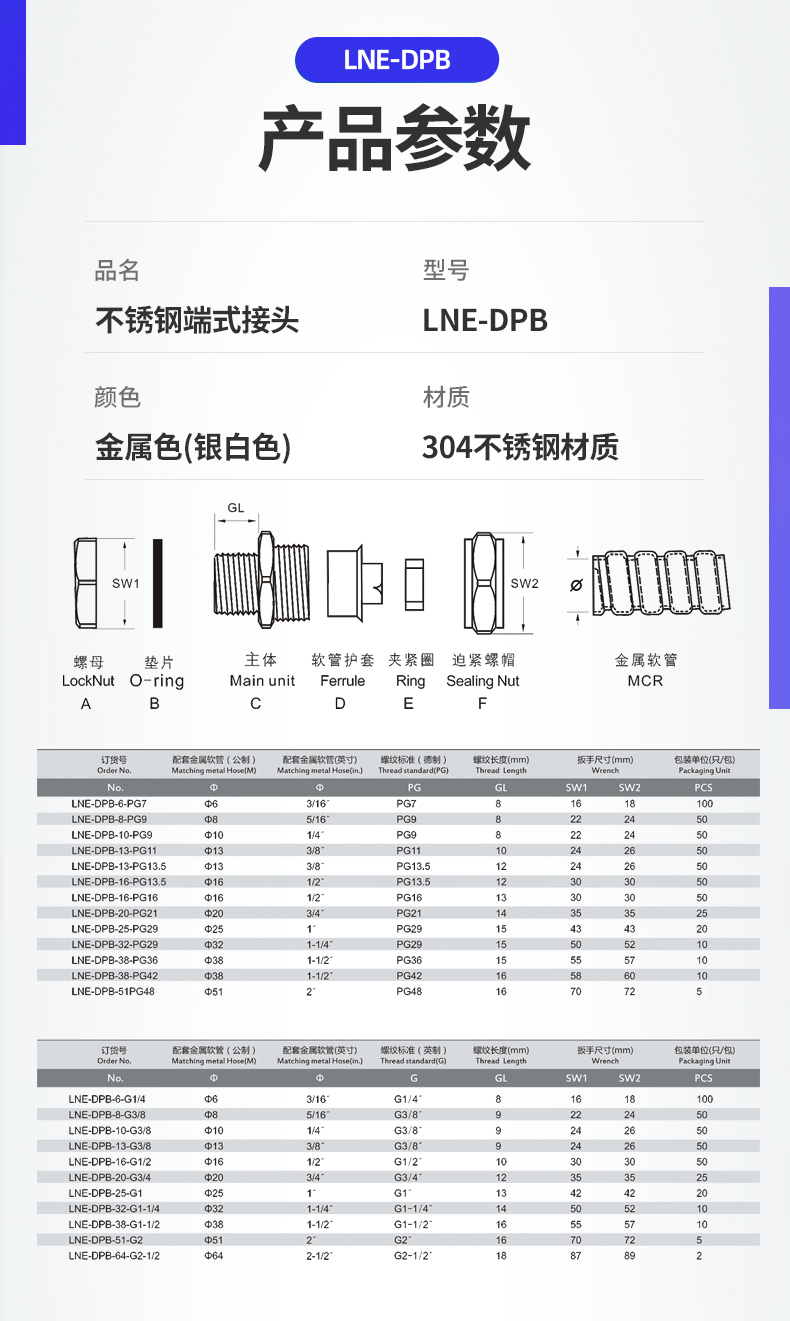

產品材質： A C、F部位采用304不銹鋼制成，B E部分采用丁腈橡膠制成 D為
螺紋規格： 公制 （M) 、 德制 （PG)、英制（ G)
產品顏色： 金屬色（白色）
工作溫度： －40℃~＋100℃,短時可達＋120℃
防護等級： IP65

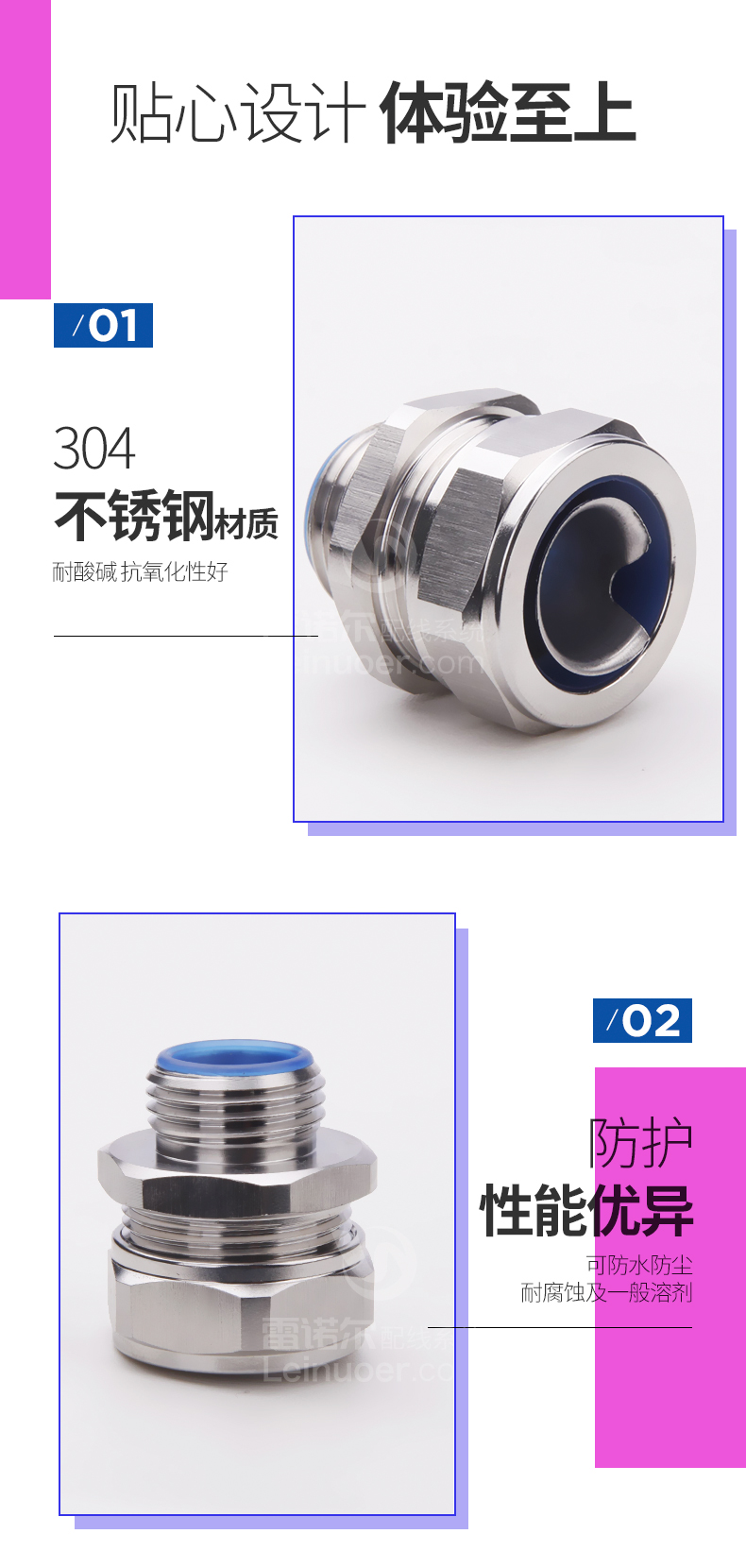

產品特性: 304不銹鋼制成、外型美觀、結構緊密、強度高比一般金屬軟管接頭高
軟管護套設計與軟管相扣接緊之設計、裝配省時便利，抗拉力強
可防水、防塵、抗鹽、耐酸堿、酒精、油、脂及一般溶劑
螺紋標準為英制螺紋，其它螺紋需訂做
|
Order No. 訂貨號
|
Metric 配套金屬軟管 （公制）
|
G 配套金屬軟管 （英制）
|
Thread Standard 螺紋標準
|
Thread O.D 螺紋外徑（D1）mm
|
Thread Length 螺紋長度（L1）mm
|
SW 扳手尺寸 mm
|
Packaging Unit 包裝單位 （個/包）
|
|
LNE-DPB-6-M12
|
Φ6
|
3/16"
|
M12×1.5/M14×1.5
|
11.8/13.6
|
7
|
18/16
|
100
|
|
LNE-DPB-8-M14
|
Φ8
|
5/16"
|
M14×1.5/M16×1.5
|
13.6/15.6
|
8
|
24/22
|
50
|
|
LNE-DPB-10-M16
|
Φ10
|
1/4"
|
M16×1.5
|
15.6
|
8
|
24/22
|
50
|
|
LNE-DPB-13-M18
|
Φ13
|
3/8″
|
M18×1.5/M20×1.5
|
17.7/19.6
|
10
|
26
|
50
|
|
LNE-DPB-16-M20
|
Φ16
|
1/2″
|
M20×1.5/M24×1.5/M27×2.0
|
19.6/23.5/26.6
|
10
|
30
|
50
|
|
LNE-DPB-20-M25
|
Φ20
|
3/4″
|
M25×1.5/M27×2.0/M30×2.0
|
24.8/26.6/29.5
|
12
|
35
|
25
|
|
LNE-DPB-25-M32
|
Φ25
|
1″
|
M32×1.5/M33×2.0/M36×2.0
|
31.8/32.5/35.5
|
12
|
43
|
20
|
|
LNE-DPB-32-M36
|
Φ32
|
1-1/4″
|
M36×2.0/M40×2.0/ M42×2.0/M48×2.0
|
35.5/39.8/41.4/47.4
|
14
|
52
|
10
|
|
LNE-DPB-48-M48
|
Φ38
|
1-1/2″
|
M48×2.0/M50×2.0
|
47.4/49.6
|
14
|
60
|
10
|
|
LNE-DPB-51-M60
|
Φ51
|
2″
|
M60×2.0/M63×1.5/ M64×2.0/M70×2.0
|
59.4/62.8/63.8/69.4
|
15
|
75
|
5
|
|
LNE-DPB-64-M76
|
Φ64
|
2-1/2″
|
M76×2.0
|
75.4
|
20
|
89/87
|
2
|
|
LNE-DPB-6-PG7
|
Φ6
|
3/16″
|
PG7
|
12.5
|
7
|
18/16
|
100
|
|
LNE-DPB-8-PG9
|
Φ8
|
5/16″
|
PG9
|
15.2
|
8
|
24/22
|
50
|
|
LNE-DPB-10-PG9
|
Φ10
|
1/4″
|
PG9
|
15.2
|
8
|
24/22
|
50
|
|
LNE-DPB-13-PG11/PG13.5
|
Φ13
|
3/8″
|
PG11/PG13.5
|
18.6/20.4
|
10
|
26
|
50
|
|
LNE-DPB-16-PG13.5/PG16
|
Φ16
|
1/2″
|
PG13.5/PG16
|
20.4/22.5
|
10
|
30
|
50
|
|
LNE-DPB-20-PG21
|
Φ20
|
3/4″
|
PG21
|
28.3
|
12
|
35
|
25
|
|
LNE-DPB-25-PG29
|
Φ25
|
1″
|
PG29
|
37
|
12
|
43
|
20
|
|
LNE-DPB-32-PG29
|
Φ32
|
1-1/4″
|
PG29
|
37
|
14
|
52
|
10
|
|
LNE-DPB-48-PG36/PG42
|
Φ38
|
1-1/2″
|
PG36/PG42
|
47/54
|
14
|
60
|
10
|
|
LNE-DPB-51PG48
|
Φ51
|
2″
|
PG48
|
59.3
|
15
|
75
|
5
|
|
LNE-DPB-6-G1/4
|
Φ6
|
3/16″
|
G1/4"
|
13.2
|
7
|
18/16
|
100
|
|
LNE-DPB-8-G3/8
|
Φ8
|
5/16″
|
G3/8"
|
16.5
|
8
|
24/22
|
50
|
|
LNE-DPB-10-G3/8
|
Φ10
|
1/4″
|
G3/8"
|
16.5
|
8
|
24/22
|
50
|
|
LNE-DPB-13-G3/8
|
Φ13
|
3/8″
|
G3/8"
|
16.5
|
10
|
26
|
50
|
|
LNE-DPB-16-G1/2
|
Φ16
|
1/2″
|
G1/2"
|
21.3
|
10
|
30
|
50
|
|
LNE-DPB-20-G3/4
|
Φ20
|
3/4″
|
G3/4"
|
26.6
|
12
|
35
|
25
|
|
LNE-DPB-25-G1
|
Φ25
|
1″
|
G1"
|
33.4
|
12
|
43
|
20
|
|
LNE-DPB-32-G1-1/4
|
Φ32
|
1-1/4″
|
G1-1/4"
|
42.1
|
14
|
52
|
10
|
|
LNE-DPB-48-G1-1/2
|
Φ38
|
1-1/2″
|
G1-1/2"
|
47.8
|
14
|
60
|
10
|
|
LNE-DPB-51-G2
|
Φ51
|
2″
|
G2"
|
59.6
|
15
|
75
|
5
|
|
LNE-DPB-51-G2-1/2
|
Φ64
|
2-1/2″
|
G2-1/2″
|
75.1
|
20
|
89/87
|
2
|
