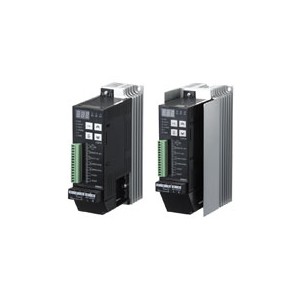

| 種類 | 標準型 | 恒定電流型 | ||
|---|---|---|---|---|
| 項目 型號 | G3PW-A2□□EU-□ | G3PW-A2□□EC-□-FLK | ||
| 控制方式 | 模擬量輸入時：相位控制或***佳周期控制 電壓ON/OFF輸入時：ON/OFF控制 |
|||
| 適用負載 | 位相控制：線性度(電阻)負載、變壓器1次側控制(磁通密度1.25T以下) ***佳周期控制：線性度(電阻)負載(不支持變壓器1次側控制) |
|||
| 輸出模式 | 模擬量輸入時 | 位相控制 | 與相位角成正比、與電壓的平方成 正比、與電壓成正比 |
與相位角成正比、與電壓的平方成 正比、與電壓成正比、恒定電流控制 |
| ***佳周期控制 | ***佳周期控制 (輸出每半個周期切換為100%或0%) |
|||
| 電壓ON/OFF 輸入時 |
ON/OFF控制 | 與電壓成正比 | ||
| 相數 | 單相 | |||
| 額定電壓 | AC100～240V | |||
| 電壓變化范圍 | -15～+10% | |||
| 電源頻率 | 50/60Hz | |||
| 電源頻率變化 | ±3Hz | |||
| 消耗功率 | 5VA以下(控制電源④-⑤間) | |||
| 負載電流范圍 | -A220E□ | 1～20A | ||
| -A245E□ | 1～45 A | |||
| -A260E□ | 1～60A | |||
| 浪涌ON電流耐量 | -A220E□ | 220A(60Hz、1周期) | ||
| -A245E□ | 440A(60Hz、1周期) | |||
| -A260E□ | 440A(60Hz、1周期) | |||
| I2t | -A220E□ | 400A2 (1周期) | ||
| -A245E□ | 1,600A2(1周期) | |||
| -A260E□ | 1,600A2 (1周期) | |||
| 輸出電壓調整范圍 | 0～98% | |||
| 控制用輸入信號 | 模擬量輸入 | DC4～20mA(輸入阻抗100Ω)、或DC1～5V(輸入阻抗30.1kΩ) | ||
| 電壓ON/OFF輸入 | DC5V(輸入阻抗30.1kΩ) | |||
| 外部主設定 | 指定品：G32X-V2K(2kΩ、2W) | |||
| 外部斜率設定 | 指定品：G32X-V2K(2kΩ、2W) | |||
| 輸出量設定范圍 | 主設定 | 0.0～100% | ||
| BASE UP值 | 0.0～100%(初始值：0.0%) | |||
| 上下限限位值 | 輸出限位上限值：0.0～100%(初始值：100%) 輸出限位下限值：0.0～100%(初始值：0.0%) |
|||
| 斜率設定值 | 斜率設定值＝內部斜率設定值×外部斜率設定值 內部斜率設定范圍(通過正面鍵或通信進行設定)：0～100% (初始值：100%) 外部斜率設定范圍(通過外部旋鈕進行設定)：0～100% (初始值：100%) |
|||
| 斜升/斜降時間 | 0.0～99.9秒(初始值：0.5秒) 可采用相位控制或***佳周期控制。 |
|||
| 恒定電流特性 | ―― | 電流變化±2%FS | ||
| 負載電流上限值 | ―― | 0.0～66.0A (初始值：0.0＝OFF) 過載電流檢測時間：500ms以內 |
||
| 電流檢測 | 電流檢測器(CT) | ―― | 內置 | |
| 電流檢測精度 | ―― | 額定電流的10%FS | ||
| ***小檢出負載電流 | ―― | 1A | ||
| 加熱器斷 線警報 |
檢測方法 | ―― | 視加熱器電阻值而定 (含加熱器電阻值示教和斷線檢測參數設定功能) 注： 對于溫度上升時電阻值會變大的加熱器而言， 斷線檢測的精度會降低。 |
|
| 斷線檢測電阻變化率的設定范圍 | 1～100%(初始值：100%) | |||
| 斷線檢測精度 | ―― | 額定電流時為10%FS以內 (不適用于電阻會變化的負載) |
||
| 斷線檢測輸出量下限 | ―― | 在大于等于規定的輸出值時檢測斷線 0.0～100% (初始值：0.0%) |
||
| 斷線檢測延遲次數 | ―― | 0～999次(初始值：150次) | ||
| 多臺加熱器斷線檢測 | ―― | 可從10根中檢測出1根斷線(額定電流通電時) | ||
| 事件輸入 | 事件數量 | 2件 1. 事件輸入的功能可通過初始設定等級的參數設定來改變。 事件輸入可用于下列任一功能切換 • 使主設定在自動和手動操作之間切換。 • 在相位控制和***佳周期控制之間切換。 2. 報警復位 |
||
| 有接點輸入條件 | ON：1kΩ以下/OFF：100kΩ以上 | |||
| 無接點輸入條件 | ON：殘留電壓 1.0V 以下/OFF：漏電流0.1mA 以下 | |||
| 流出電流 | 約1.1mA (每個輸入) | |||
| 端子間電壓 | DC5V | |||
| 報警輸出 | 事件數量 | 2件 • ALARM1 (Caution) • ALARM2 (Warning) 開路集電極輸出(獨立COM) |
||
| ***大使用電壓 | DC30V | |||
| ***大負載電流 | 50mA | |||
| ***大殘留電壓 | 1.5V | |||
| ***大漏電流 | 0.4mA | |||
| 串行通信 | ―― | RS-485×1個端口：CompoWay/F從站功能(注) 注： 可與模塊型溫控器EJ1基本單元連接。參數可通過 與EJ1終端單元相連后使用CX-Thermo進行設定和監控。 |
||
| 過電流保護 | ―― | 額定電流×120%以上、 250個周期內 | ||
| SSR異常檢測 | SSR短路/開路故障后3秒以內 • 可檢測SSR短路故障的相位角范圍：0～72% • 可檢測SSR開路故障的相位角范圍：28～100% |
|||
| 電源頻率異常 | 47Hz以下、63Hz以上 | |||
| 輸出ON電壓下 | 1.6 Vrms （100%輸出時） | |||
| 漏電流 | 10mA以下(AC100/110V)、20mA以下(AC200/220V) | |||
| 絕緣電阻 | 100MΩ以上(DC500V 絕緣電阻計) | |||
| 耐電壓 | AC2,500V 50/60Hz 1分鐘(充電部與非充電部之間) | |||
| 振動 | 10～55～10Hz 100m/s2 | |||
| 沖擊 | 300m/s2 | |||
| 使用環境溫度 | -15～+55℃ (無結冰、結露) | |||
| 使用環境濕度 | 5～95%RH | |||
| 保存溫度 | -25～+65℃(無結冰、結露) | |||
| 質量 | G3PW-A220E□-□-□□□：1kg以下 G3PW-A245E□-□-□□□：1.9kg以下 G3PW-A260E□-□-□□□：1.9kg以下 |
|||
| 適用標準 | 安全標準 | UL508 CSA C22.2 ***4 EN60947-4-3(污染度2、過電壓類別Ⅱ) |
||
| EMC標準 | EMI EN60947-1 EN60947-4-3 EMS EN60947-1 EN60947-4-3 |
|||
