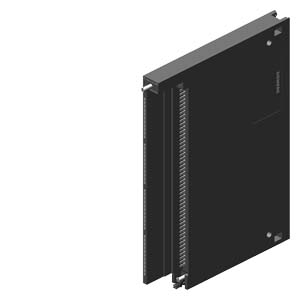

SIMATIC S7-400，數字輸入 SM 421，電位隔離 16 DE；UC 120/230V 輸入符合 IEC1131-2 型號 2 |
| 輸入電流 |
| 來自背板總線 DC 5 V，***大值 |
80 mA |
| 功率損失 |
| 功率損失，典型值 |
12 W |
| 數字輸入 |
| 數字輸入端數量 |
16 |
| 根據 IEC 61131 的輸入特征曲線 |
類型 2 |
| 可同時控制的輸入端數量 |
| ● 可同時控制的輸入端數量 |
16 |
| 輸入電壓 |
| ● 輸入電壓類型 |
AC/DC |
| ● 額定值 (UC) |
230 V; UC 120/230 V (47 ... 63 Hz) |
| ● 對于信號“0” |
AC 0 至 40 V / DC -40 至 +40 V |
| ● 對于信號“1” |
AC 74 至 264 V；DC 80 至 264 V，-80 至 -264 V |
| 輸入電流 |
| ● 對于信號“0”，***小值 |
0 mA; AC:0 mA ；DC：0 mA |
| ● 對于信號“0”，***大值（允許的閉路電流） |
6 mA; AC:6 mA；DC：2 mA |
| ● 對于信號“1”，典型值 |
10 mA; 120 V 時：AC 10 mA，DC 1.8 mA；230 V 時：AC 14 mA, DC 2 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 從“0”到“1”時，***大值 |
20 ms; AC: 20 ms; DC: 15 ms |
| — 從“1”到“0”時，***大值 |
30 ms; AC: 30 ms; DC:25 ms |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
600 m |
| 傳感器 |
| 可連接傳感器 |
| ● 雙線傳感器 |
是 |
| — 允許的閉路電流（雙線傳感器） ***大值 |
5 mA; AC：5 mA |
| 報警/診斷/狀態信息 |
| 診斷功能 |
否 |
| 診斷顯示 LED |
| ● 數字輸入狀態顯示（綠色） |
是 |
| 電位隔離 |
| 數字輸入電位隔離 |
| ● 在通道之間 |
是 |
| ● 在通道之間，分組點數 |
4 |
| ● 在通道和背板總線之間 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
AC 1500 V |
| 尺寸 |
| 寬度 |
25 mm |
| 高度 |
290 mm |
| 深度 |
210 mm |
| 重量 |
| 重量，約 |
650 g |
