| 產品類型名稱 |

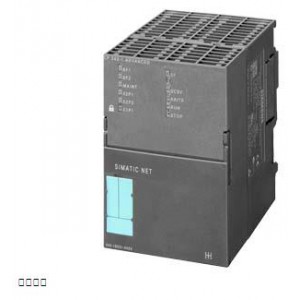

SIPLUS NET CP343-1 ADVANCED |
 |
SIPLUS NET CP 343-1 高級版 基于 6GK7343-1GX31-0XE0 帶防腐蝕涂層， 0 - +60°C， 用于連接 SIMATIC S7-300 CPU 連接至工業以太網； PROFINET IO 控制器和/或 IO 設備；RT 和 RT 和 IRT IRT，MRP，PROFINET CBA；TCP/IP ISO，不間斷電源，S7-KOM，S5-KOMP.KOM.， （發射/接收）帶提取/寫入 帶有和沒有 RFC 1006，MULTICAST 高級診斷，SNMP，DHCP， FTP 客戶端/服務器，電子郵件， 千兆級 SS1X RJ45（10/100/1000） PROFINET-SS 2x RJ45(10/100MBit) PROFINET CBA；安全 |
| 傳輸率 |
| 傳輸率 |
|
| ● 在***個接口處 |
10 ... 1000 Mbit/s |
| ● 在第二個接口 |
10 ... 100 Mbit/s |
| 接口 |
| 接口數量 / 符合工業以太網 |
3 |
| 電氣連接數量 |
|
| ● 在***個接口處 / 符合工業以太網 |
1 |
| ● 在第二個接口 / 符合工業以太網 |
2 |
| ● 適用于電源 |
1 |
| 電氣連接規格 |
|
| ● 在***個接口處 / 符合工業以太網 |
RJ45 端口 |
| ● 在第二個接口 / 符合工業以太網 |
RJ45 端口 |
| 電氣連接規格 |
|
| ● 適用于電源 |
2 針可插接端子排 |
| 移動存儲介質規格 |
|
| ● C-PLUG |
是 |
| 供電電壓，電流消耗，損耗功率 |
| 電壓類型 / 電源電壓 |
DC |
| 供電電壓 / 1 / 來自背板總線 |
5 V |
| 供電電壓 / 外部 |
24 V |
| 供電電壓 / 外部 / DC 時 / 額定值 |
24 V |
| 相對正公差 / DC 時 / 24 V 時 |
20 % |
| 相對負公差 / DC 時 / 24 V 時 |
15 % |
| 消耗電流 |
|
| ● 來自背板總線 / DC 時 / 5 V 時 / 典型 |
0.14 A |
| ● 來自外部電源電壓 / DC 時 / 24 V 時 / 典型 |
0.48 A |
| ● 來自外部電源電壓 / DC 時 / 24 V 時 / ***大值 |
0.62 A |
| 損耗功率 [W] |
14.7 W |
| 環境條件 |
| 環境溫度 |
|
| ● 在垂直安裝時 / 運行期間 |
0 ... 40 °C |
| ● 在水平安裝時 / 運行期間 |
0 ... 60 °C |
| ● 存放期間 |
-40 ... +70 °C |
| ● 運輸期間 |
-40 ... +70 °C |
| 安裝高度 / 高度超出水平面以上 / ***大值 |
5000 m |
| 環境條件 / 與環境溫度-氣壓-安裝高度有關 |
Tmin - Tmax，針對 1140 hPa - 795 hPa (-1000 m - +2000 m) // Tmin...(Tmax - 10 K)，針對 795 hPa - 658 hPa (+2000 m - +3500 m) // Tmin...(Tmax - 20 K)，針對 658 hPa - 540 hPa (+3500 m - +5000 m) |
| 相對空氣濕度 |
|
| ● 出現凝露 / 符合 IEC 60068-2-38 / ***大值 |
100 %; RH 包括凝露/凍結（在凝露狀態下不得進行開機調試），水平安裝 |
| 耐化學性 / 針對市售冷卻潤滑劑 |
是; 包括空氣中的柴油和細微油滴 |
| 抵抗生物活性物質的能力 |
|
| ● 與 EN 60721-3-3 一致 |
是; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體）；根據要求提供 3B3級 |
| ● 與 EN 60721-3-6 一致 |
是; 6B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體） |
| 抵抗化學活性物質的能力 |
|
| ● 與 EN 60721-3-3 一致 |
是; 包括符合 EN 60068-2-52（清晰度 3）鹽霧在內的 3C4 級 (RH < 75%)；運行時，隨附的插頭蓋板必須保留在不使用的接口上！ |
| ● 與 EN 60721-3-6 一致 |
是 |
| 抵抗機械活性物質的能力 |
|
| ● 與 EN 60721-3-3 一致 |
是; 包括沙子、粉塵在內的 3S4級；運行時，隨附的插頭蓋板必須保留在不使用的接口上！ |
| ● 與 EN 60721-3-6 一致 |
是; 包括沙子、粉塵在內的 6S3級；運行時，隨附的插頭蓋板必須保留在不使用的接口上！ |
| 涂層 / 用于組裝的電路板 / 符合 EN 61086 |
是; 2 級，高可用性 |
| 涂層的規格 / 防止污染，符合 EN 60664-3 |
是; 1 型防護 |
| 檢查方式 / 涂層的 / 符合 MIL-I-46058C |
是; 在使用壽命期間涂層變色 |
| 產品一致性 / 涂層的 / 印刷用電絕緣材料的鑒定和性能符合 IPC-CC-830A |
是; 防腐蝕涂層，A 級 |
| 防護等級 IP |
IP20 |
| 結構形式，尺寸和重量 |
| 模塊格式 |
緊湊型模塊 |
| 寬度 |
80 mm |
| 高度 |
125 mm |
| 深度 |
120 mm |
| 凈重 |
0.8 kg |
| 緊固類型 |
|
| ● S7-300 異型導軌安裝 |
是 |
| 功率數據 / 開放式通信 |
| 可能的連接數 / 適用于開放式通信 / 通過發送/接收模塊 / ***大值 |
16 |
| 數據量 |
|
| ● 用作各個 ISO 連接的有效數據 / 適用于開放式通信 / 通過發送/接收模塊 / ***大值 |
8 Kibyte |
| ● 用作 TCP 連接上各個 ISO 的有效數據 / 適用于開放式通信 / 通過發送/接收模塊 / ***大值 |
8 Kibyte |
| ● 用作 TCP 連接的有效數據 / 適用于開放式通信 / 通過發送/接收模塊 / ***大值 |
8 Kibyte |
| ● 用作各個 UDP 連接的有效數據 / 適用于開放式 IE 通信 / 通過發送/接收模塊 / ***大值 |
2 Kibyte |
| Multicast 設備數量 |
16 |
| 功率數據 / S7 通訊 |
| 可能的連接數 / 用于 S7 通信 |
|
| ● ***大值 |
16 |
| 功率數據 / 多協議運行 |
| 有效連接數量 / 多協議運行時 |
48 |
| 功率數據 / IT 功能 |
| 可能的連接數 |
|
| ● 作為客戶端 / 通過 FTP / ***大值 |
10 |
| ● 作為服務器 / 通過 FTP / ***大值 |
2 |
| 可能的連接數 |
|
| ● 作為服務器 / 通過 HTTP / ***大值 |
4 |
| ● 作為電子郵件客戶端 / ***大值 |
1 |
| 數據量 / 用作電子郵件的有效數據 / ***大值 |
8 Kibyte |
| 存儲空間 / 用戶存儲器的 |
|
| ● 用作閃存文件系統 |
28 Mibyte |
| ● 作為 RAM |
30 Mibyte |
| 可能的寫循環次數 / 閃存單元 |
100000 |
| 功率數據 / PROFINET 通信 / 用作 PN IO 控制器 |
| 產品功能 / PROFINET I/O 控制器 |
是 |
| PN IO 設備數量 / 連接 PROFINET IO 控制器 / 可運行 / 總計 |
128 |
| PN IO IRT 設備數量 / 連接 PROFINET IO 控制器 / 可運行 |
128 |
| 外部 PN IO 支路數量 / PROFINET 中 / 各個組件載體 |
1 |
| 數據量 |
|
| ● 用作輸入變量的有效數據 / 作為 PROFINET I/O 控制器 / ***大值 |
4 Kibyte |
| ● 用作輸出變量的有效數據 / 作為 PROFINET I/O 控制器 / ***大值 |
4 Kibyte |
| ● 作為各個 PN IO 設備輸入變量的有效數據 / 作為 PROFINET I/O 控制器 / ***大值 |
1433 byte |
| ● 作為各個 PNIO 設備輸出變量的有效數據 / 作為 PROFINET I/O 控制器 / ***大值 |
1433 byte |
| ● 作為各個 PN IO 設備輸入變量的有效數據 / 每個作為 PROFINET IO 控制器的子模塊 / ***大值 |
240 byte |
| ● 作為各個 PNIO 設備輸出變量的有效數據 / 每個作為 PROFINET IO 控制器的子模塊 / ***大值 |
240 byte |
| 功率數據 / PROFINET 通信 / 用作 PN IO 設備 |
| 產品功能 / PROFINET IO 設備 |
是 |
| 數據量 |
|
| ● 用作輸入變量的有效數據 / 用作 PROFINET IO 設備 / ***大值 |
1024 byte |
| ● 用作輸出變量的有效數據 / 用作 PROFINET IO 設備 / ***大值 |
1024 byte |
| ● 用作輸入變量的有效數據 / 各個子模塊用作 PROFINET IO 設備 |
240 byte |
| ● 用作輸出變量的有效數據 / 各個子模塊用作 PROFINET IO 設備 |
240 byte |
| ● 用作每個子模塊兼容范圍的有效數據 |
240 byte |
| 子模塊數量 / 各個 PROFINET IO 設備 |
32 |
| 功率數據 / PROFINET CBA |
| 遠程互連組的數量 / PROFINET CBA 時 |
64 |
| 互連數量 / PROFINET CBA 時 / 總計 |
1000 |
| 數據量 |
|
| ● 用作數字輸入端的有效數據 / PROFINET CBA 時 / ***大值 |
8 Kibyte |
| ● 用作數字輸出端的有效數據 / PROFINET CBA 時 / ***大值 |
8 Kibyte |
| ● 作為列陣和數據類型的有效數據 / 非循環傳輸時 / PROFINET CBA 時 / ***大值 |
8 Kibyte |
| ● 作為列陣和數據類型的有效數據 / PROFINET CBA 時 / 循環傳輸時 / ***大值 |
250 byte |
| ● 作為列陣和數據類型的有效數據 / PROFINET CBA 時 / 本地互連時 / ***大值 |
2400 byte |
| 功率數據 / PROFINET CBA / 遠程互連 / 帶非循環傳輸 |
| 更新時間 / 遠程互連 / 非循環傳輸時 / PROFINET CBA 時 |
100 ms |
| 帶有輸入變量的遠程互連數量 / 非循環傳輸時 / PROFINET CBA 時 / ***大值 |
128 |
| 帶有輸出變量的遠程互連數量 / 非循環傳輸時 / PROFINET CBA 時 / ***大值 |
128 |
| 數據量 |
|
| ● 作為帶有輸入變量的遠程互連有效數據 / 非循環傳輸時 / PROFINET CBA 時 |
8 Kibyte |
| ● 作為帶有輸出變量的遠程互連有效數據 / 非循環傳輸時 / PROFINET CBA 時 |
8 Kibyte |
| 功率數據 / PROFINET CBA / 遠程互連 / 帶循環傳輸 |
| 更新時間 / 遠程互連 / 循環傳輸時 / PROFINET CBA 時 |
8 ms |
| 帶有輸入變量的遠程互連數量 / PROFINET CBA 時 / 帶循環傳輸 / ***大值 |
200 |
| 帶有輸出變量的遠程互連數量 / 循環傳輸時 / PROFINET CBA 時 / ***大值 |
200 |
| 數據量 |
|
| ● 作為帶有輸入變量的遠程互連有效數據 / 循環傳輸時 / PROFINET CBA 時 / ***大值 |
2000 byte |
| ● 作為帶有輸出變量的遠程互連有效數據 / 循環傳輸時 / PROFINET CBA 時 / ***大值 |
2000 byte |
| 功率數據 / PROFINET CBA / 通過 PROFINET 的 HMI 變量 / 非循環 |
| 可注冊 HMI 站點數量 / 適用于 HMI 變量 / 非循環傳輸時 / PROFINET CBA 時 |
3 |
| 更新時間 / HMI 變量 / 非循環傳輸時 / PROFINET CBA 時 |
500 ms |
| HMI 變量數量 / 非循環傳輸時 / PROFINET CBA 時 / ***大值 |
200 |
| 數據量 / 作為 HMI 變量的有效數據 / 非循環傳輸時 / PROFINET CBA 時 / ***大值 |
8 Kibyte |
| 功率數據 / PROFINET CBA / 設備內部互連 |
| 內部互連數量 / PROFINET CBA 時 / ***大值 |
256 |
| 數據量 / 內部互連 / PROFINET CBA 時 / ***大值 |
2400 byte |
| 功率數據 / PROFINET CBA / 與常數互連 |
| 帶有常數的互連數量 / PROFINET CBA 時 / ***大值 |
200 |
| 數據量 / 用作帶有常數的互連有效數據 / PROFINET CBA 時 / ***大值 |
4096 byte |
| 功率數據 / PROFINET CBA / PROFIBUS Proxy 功能 |
| 產品功能 / PROFINET CBA 時 / PROFIBUS Proxy 功能 |
否 |
| 功率數據 / 遠程控制 |
| 協議 / 支持 |
|
| ● TCP/IP |
是 |
| 產品功能 / 管理，配置，項目組態 |
| 產品功能 / MIB 支持 |
是 |
| 協議 / 支持 |
|
| ● SNMP v1 |
是 |
| ● SNMP v3 |
是 |
| ● DCP |
是 |
| ● LLDP |
是 |
| 組態軟件 |
|
| ● 需要 |
STEP 7 V5.5 SP2 HF1 或更高/STEP 7 Professional V12 (TIA Portal) 或更高 |
| ● 適用于 PROFINET CBA / 需要 |
V3.0 SP4 以上版本的 SIMATIC IMAP |
| 識別和維護功能 |
|
| ● I&M0 - 設備專有信息 |
是 |
| ● I&M1 - 設備標識/地點標識 |
是 |
| 產品功能 / 診斷 |
| 產品功能 / 基于網絡的診斷 |
是 |
| 產品功能 / 交換機 |
| 產品裝備 / 交換機 |
是 |
| 產品功能 |
|
| ● 交換機管理型 |
否 |
| ● IRT 時 / PROFINET IO 交換機 |
是 |
| ● 利用 STEP 7 配置 |
是 |
| 產品功能 / 冗余 |
| 產品功能 |
|
| ● 環冗余 |
是 |
| ● 冗余管理器 |
是 |
| 協議 / 支持 / 媒體冗余協議 (MRP) |
是 |
| 產品功能 / 安全 |
| 防火墻規格 |
狀態檢查 |
| 產品功能 / VPN 連接時 |
IPSec |
| 加密運算法類型 / VPN 連接時 |
AES-256, AES-192, AES-128, 3DES-168, DES-56 |
| 驗證法類型 / VPN 連接時 |
預共享密鑰 (PSK)，X.509v3 證書 |
| 哈希算法類型 / VPN 連接時 |
MD5, SHA-1 |
| 可能的連接數 / VPN 連接時 |
32 |
| 產品功能 |
|
| ● 網絡應用程序的密碼保護 |
是 |
| ● ACL - 基于 IP |
是 |
| ● ACL - 基于 IP 適用于 PLC/路由 |
是 |
| ● 斷開不必要的服務 |
是 |
| ● 禁用物理端口通訊 |
是 |
| ● 非法訪問日志文件 |
否 |
| 產品功能 / 時間 |
| 產品功能 / SICLOCK 支持 |
是 |
| 產品功能 / 轉發時間同步 |
是 |
| 協議 / 支持 |
|
| ● NTP |
是 |
| |
