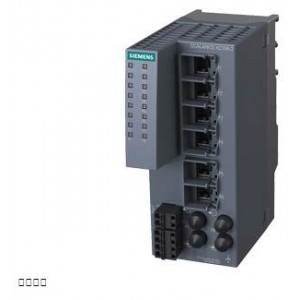

SIPLUS NET SCALANCE XC106-2 基于 6GK5106-2BB00-2AC2 帶防腐蝕涂層， -40 - +70°C， SCALANCE XC106-2，非管理型 IE 交換機，6 個 10/100 Mbit/s RJ45 端口，2 個 100 Mbit/s 多模式 BFOC，LED 診斷， 錯誤信號觸點含 設置按鈕，冗余 電源手冊 可供下載 |
| 產品類型名稱 |
SIPLUS NET SCALANCE XC106-2 |
| 傳輸率 |
| 傳輸率 |
10 Mbit/s, 100 Mbit/s |
| 接口 / 用于通信 / 集成的 |
| 電氣連接數量 |
|
| ● 用于網絡組件和終端設備 |
6; RJ45 |
| 100 Mbit/s ST(BFOC) 端口的數量 |
|
| ● 適用于多模 |
2 |
| 接口 / 其它 |
| 電氣連接數量 |
|
| ● 用于信號觸點 |
1 |
| ● 適用于電源 |
1 |
| 電氣連接規格 |
|
| ● 用于信號觸點 |
2 **子塊 |
| ● 適用于電源 |
4 針端子板 |
| 信號輸入/輸出 |
| 工作電壓 / 信號觸點的 |
|
| ● DC 時 / 額定值 |
24 V |
| 工作電流 / 信號觸點的 |
|
| ● DC 時 / ***大值 |
0.1 A |
| 供電電壓，電流消耗，損耗功率 |
| 產品組件 / 適用于冗余電源的接口 |
是 |
| 電壓類型 / 1 / 電源電壓 |
DC |
| ● 供電電壓 / 1 / 額定值 |
24 V |
| ● 損耗功率 [W] / 1 / 額定值 |
4.8 W |
| ● 消耗電流 / 1 / 電源電壓額定值時 / ***大值 |
0.4 A |
| ● 供電電壓 / 1 / 測定值 |
9.6 ... 31.2 V |
| 電壓類型 / 2 / 電源電壓 |
DC |
| ● 供電電壓 / 2 / 額定值 |
24 V |
| ● 損耗功率 [W] / 2 / 額定值 |
4.8 W |
| ● 消耗電流 / 2 / 電源電壓額定值時 / ***大值 |
0.2 A |
| ● 供電電壓 / 2 / 測定值 |
9.6 ... 31.2 V |
| 環境條件 |
| 環境溫度 / 在水平安裝位置時 / 運行期間 |
-40 ... +70 °C |
| 環境溫度 / 在儲存期間和運輸 |
-40 ... +85 °C |
| 安裝高度 / 高度超出水平面以上 / ***大值 |
5000 m |
| 相對空氣濕度 |
|
| ● 出現凝露 / 符合 IEC 60068-2-38 / ***大值 |
100 %; RH 包括凝露/凍結（在凝露狀態下不得進行開機調試），水平安裝 |
| 耐化學性 / 針對市售冷卻潤滑劑 |
是; 包括空氣中的柴油和細微油滴 |
| 環境條件 / 與環境溫度-氣壓-安裝高度有關 |
Tmin ... Tmax，針對 1140 hPa ... 795 hPa (-1000 m ... +2000 m) // Tmin...(Tmax - 10 K)，針對 795 hPa - 658 hPa (+2000 m - +3500 m) // Tmin...(Tmax - 20 K)，針對 658 hPa ... 540 hPa (+3500 m ... +5000 m) |
| 抵抗生物活性物質的能力 |
|
| ● 與 EN 60721-3-3 一致 |
是; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體）；根據要求提供 3B3級 |
| ● 與 EN 60721-3-6 一致 |
是; 6B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體） |
| 抵抗化學活性物質的能力 |
|
| ● 與 EN 60721-3-3 一致 |
是; 符合 EN 60068-2-52（清晰度 3），包括鹽霧在內的 3C4 級 (RH < 75%)；* |
| ● 與 EN 60721-3-6 一致 |
是; 包括符合 EN 60068-2-52（嚴苛度 3）鹽霧在內的 6C3 級 (RH < 75 %)；* |
| 抵抗機械活性物質的能力 |
|
| ● 與 EN 60721-3-3 一致 |
是; 等級 3S4，包括沙、塵土；* |
| ● 與 EN 60721-3-6 一致 |
是; 等級 6S3，包括沙、塵；* |
| 氣候級 / 符合 IEC 60721 / 備注 |
* 運行時，隨附的插頭蓋板必須保留在未占用的接口上！ |
| 涂層 / 用于組裝的電路板 / 符合 EN 61086 |
是; 2 級，高可用性 |
| 涂層的規格 |
|
| ● 防止污染，符合 EN 60664-3 |
是; 1 型防護 |
| 檢查方式 / 涂層的 / 符合 MIL-I-46058C |
是; 在使用壽命期間涂層變色 |
| 產品一致性 / 涂層的 / 印刷用電絕緣材料的鑒定和性能符合 IPC-CC-830A |
是; 防腐蝕涂層，A 級 |
| 防護等級 IP |
IP20 |
| 結構形式，尺寸和重量 |
| 結構形式 |
緊湊型 |
| 寬度 |
60 mm |
| 高度 |
147 mm |
| 深度 |
125 mm |
| 凈重 |
0.85 kg |
| 材料 / 外殼的 |
聚碳酸酯 (PC-GF10) |
| 緊固類型 |
|
| ● 35 mm DIN 導軌安裝 |
是 |
| ● 墻壁安裝 |
是 |
| ● S7-300 異型導軌安裝 |
是 |
| ● S7-1500 異型導軌安裝 |
是 |
| 產品特點，產品功能，產品組件 / 常規 |
| 可自動示教的 MAC 地址數 |
2048 |
| 產品功能 / 管理，配置，項目組態 |
| 產品功能 |
|
| ● 多端口鏡像 |
否 |
| ● CoS |
是 |
| 產品功能 / 交換機管理型 |
否 |
| 產品功能 / 冗余 |
| 產品功能 |
|
| ● 并行冗余協議 (PRP)/用于 PRP 網絡中 |
是 |
| ● 并行冗余協議 (PRP)/冗余網絡訪問 (RNA) |
否 |
| 標準，規格，許可 |
| 標準 |
|
| ● 針對安全性 / CSA 和 UL |
UL 60950-1，CSA C22.2 編號 60950-1 |
| ● 適用于干擾發射 |
EN 61000-6-4（A 級） |
| 參考標示 |
|
| ● 符合 IEC 81346-2:2009 |
KF |
| ● 符合 IEC 81346-2:2019 |
KFE |
| 標準，規格，許可 / CE |
| 資格證明 / CE標識 |
是 |
| 標準，規格，許可 / 危險環境 |
| 標準 / 適用于防爆區 |
EN 60079-0:2012 + A11:2013, EN60079-15:2010, II 3 G Ex nA IIC T4 Gc, KEMA 07ATEX0145 X, IEC 6079-0:2011, IEC 6079-0-15:2010 |
| ● CSA 和 UL |
UL 1604 和 UL 2279-15（危險場所），1 級 / 2 區 / A、B、C、D 組/T..，1級/ 2 區 / IIC 組 / T.. |
| 標準，規格，許可 / 其它 |
| 激光防護等級 |
LED 等級 1 |
| 資格證明 |
EN 61000-6-2, EN 61000-6-4 |
| ● C-Tick |
是 |
| ● KC 許可 |
是 |
| ● E1 許可 |
否 |
| ● EG合格證明EN 61010,IEC 61010-1,UL 61010A-1 |
是 |
| 標準，規格，許可 / 船級社認證 |
| 船級社 |
|
| ● American Bureau of Shipping Europe Ltd. (ABS) |
是 |
| ● DNV GL |
是 |
| ● Polski Rejestr Statkow (PRS) |
是 |
| 更多信息 / 網絡鏈接 |
| 網絡鏈接 |
|
| ● 至網頁：選擇輔助工具 TIA Selection Tool |
http://www.siemens.com/snst |
| ● 至網頁：工業通信 |
http://www.siemens.com/simatic-net |
| ● 至網頁： Industry Mall |
https://mall.industry.siemens.com |
| ● 至網頁： 信息和下載中心 |
http://www.siemens.com/industry/infocenter |
| ● 至網頁：圖片數據庫 |
http://automation.siemens.com/bilddb |
| ● 至網頁： CAx 下載管理器 |
http://www.siemens.com/cax |
| ● 至網頁： Industry Online Support |
https://support.industry.siemens.com |
| 安全提示 |
| 安全提示 |
西門子為其產品及解決方案提供工業安全功能，以支持工廠、解決方案、機器、設備和/或網絡的安全運行。這些功能是整個工業安全機制的重要組成部分。 有鑒于此，西門子不斷對產品和解決方案進行開發和完善。西門子強烈建議您定期了解產品更新和升級信息。 此外，要確保西門子產品和解決方案的安全操作，還須采取適當?shù)念A(yù)防措施（例如：設備單元保護機制），并將每個組件納入**且全面的工業安全保護機制中�？赡苁褂玫乃械谌疆a(chǎn)品須一并考慮。更多有關工業安全的信息，請?jiān)L問http://www.siemens.com/industrialsecurity。 要及時了解有關產品的更新和升級信息，請訂閱相關產品的時事通訊。更多相關信息，請?jiān)L問 http://support.automation.siemens.com。(V3.4) |
