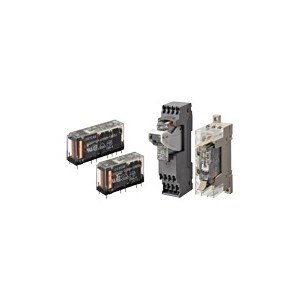

歐姆龍安全產品 安全繼電器 G7SA系列 G7SA-3A3B

注1. 額定電流、線圈電阻的值是指，線圈溫度為+23℃時的值，公差為±15％。
2. ***大連續容許電壓是指環境溫度為+23℃時的***大值。

注1. 上述值為初始值。
2. 動作特性指的是線圈溫度為23℃時的值。
*1. 測量條件：DC5V 1A 電壓下降法。
*2. 測量條件：額定電壓
環境溫度條件：23℃
不含跳動時間。
*3. 響應時間是指，線圈電壓為OFF后至a接點OFF的時間，含跳動時間。
測量條件：額定電壓
環境溫度條件：23℃
*4. 測量條件：用DC500V絕緣電阻計測量與耐電壓項目中相同的部位。
*5. 3極為、31－32或33－34、4極為43－44、5極為53－54、6極為63－64。
*6. 插座（P7SA）使用時，線圈接點間/異極間為AC2,500V 50/60Hz 1min。
但是， Push-In Plus端子插座（P7SA-□F-ND-PU）使用時，線圈接點間/異極間為AC4,000V50/60Hz 1min。
*7. 耐久性的條件為環境溫度15～35℃、環境濕度25～75％RH。因負載條件變動的耐久性能，請參見耐久性曲線數據。
*8. AC15為cosφ=0.3、DC13為L/R=48ms的感性負載。
*9. 此值為開關頻率300次/min時的值。
*10.DC12～48V：70～85℃時、額定通電電流6A以0.1A/℃降低。
DC110V：40～60℃時、額定通電電流6A以0.27A/℃降低。

*1. P7SA-□F-ND-PU在50～70℃時、連續通電電流6A以0.25 A/℃降低。
P7SA-□F-ND在50～70℃時、連續通電電流6A以0.3A/℃降低。
P7SA-□F在50～85℃時、連續通電電流6A以0.1A/℃降低。
*2. 測量條件：用DC500V絕緣電阻計測量與耐電壓項目中相同的部位。
