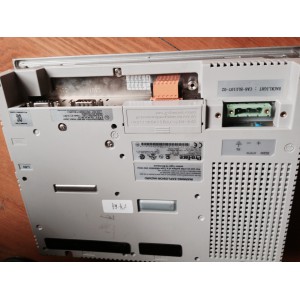

PFXGP4402WADW

顯示屏類型		TFT真彩LCD
顯示屏尺寸		12.1英寸
分辨率		1,024 x 768像素(XGA)
自動縮放		支持
有效顯示面積		W245.76 x H184.32mm
顯示顏色		1600萬色 了解顯示屏顏色更多詳情，請查閱GP-Pro EX軟件手冊。
背光燈		白色LED  (用戶不可自行更換。需要更換時，請聯系當?shù)豍ro-face分支機構)
背光燈壽命		50,000小時以上(在25°C的環境下連續工作 - 亮度下降至原來的50%)
亮度調節		0~100(可通過觸摸面板或軟件進行調節)
光線感應		支持
觸摸 面板	類型	電阻式(模擬、多點觸摸)
	分辨率	1,024 x 1,024
	使用壽命	一百萬次以上

供電	輸入電壓	12~24Vdc
	額定電壓	10.8~28.8Vdc
	電壓降	12Vdc：1.25ms以下 24Vdc：5ms以下
	功耗 (主電源 [含功率損耗])	*大46W
	瞬時電流	30A以下
絕緣強度		1,000Vac，20mA小于1分鐘(電源端子和FG端子之間)
絕緣電阻		500Vdc，10MΩ以上(電源端子和FG端子之間)

國際安全認證
物理環境	工作溫度	0~60°C
	存儲溫度	-20~60°C
	工作/存儲濕度	10%RH~90%RH (無凝露，濕球溫度計溫度: 39°C以下)
	防塵	0.1mg/m3以下(絕緣級)
	污染等級	2級污染
	空氣質量	無腐蝕性氣體
	氣壓(工作海拔)	800~1,114hPa(海拔2,000米以下)
機械環境	抗振性能	符合IEC/EN61131-2標準 5~9Hz 單振幅：3.5mm 9~150Hz恒定加速度：9.8m/s2 X、Y、Z軸各10次(100分鐘)
	抗沖擊性能	符合IEC/EN61131-2標準 147m/s2，X、Y、Z軸各3次
電氣環境	抗干擾性能	干擾電壓：1,000Vp-p 脈沖周期：1μs 上升時間：1ns (通過噪聲模擬器)
	抗靜電性能	接觸式放電：6kV(符合IEC/EN61000-4-2，3級標準)

注意：在使用本產品的任何配件時，請務必檢查本產品相關規格的特殊條件或注意事項。

應用程序存儲器	畫面空間：64MB *SD卡
	空閑空間：無
備份存儲器	NVRAM 320KB
控制存儲器	64KB

USB(Type-A)接口*1	接頭	USB 2.0(Type-A) x 1
	電壓	5Vdc±5%
	*大電流	500mA
	*遠傳輸距離	5m
USB(Mini-B)接口*1	接頭	USB 2.0(Mini-B) x 1
	*遠傳輸距離	5m

1. 當使用增強型主機+顯示模塊時，每種USB設備僅可連接一個，例如一個USB存儲器、一根傳輸電纜或一個條形碼閱讀器。如果連接了多個相同類型的設備，則只有**個設備可用。

串口COM1	異步傳輸	RS-232C/422/485
	數據長度	7或8位
	停止位	1或2位
	校驗	無、奇或偶
	數據傳輸速率	2,400(1,200)~115,200bps
	接頭	D-Sub 9針(凸型)
串口COM2	異步傳輸	RS-232C/422/485
	數據長度	7或8位
	停止位	1或2位
	校驗	無、奇或偶
	數據傳輸速率	2,400(1,200)~115,200bps,  187,500bps(MPI)
	接頭	D-Sub 9針(凸型)
USB(Type-A)接口	接頭	USB 2.0(Type-A) x 2
	電壓	5Vdc±5%
	*大電流	500mA/端口
	*遠傳輸距離	5m
USB(Mini-B)接口	接頭	USB 2.0(Mini-B) x 1
	*遠傳輸距離	5m
以太網口	標準	IEEE802.3i/IEEE802.3u/IEEE802.3ab, 10BASE-T/100BASE-TX/1000BASE-T
	接頭	RJ-45 x 2
SD卡接口	SD卡	SD卡插槽(系統卡) x 1 SD卡插槽(存儲卡) x 1
CFast卡接口	CFast卡	-
擴展模塊接口	擴展模塊	Fieldbus模塊 x 1
視頻接口	DVI-D	-
	接頭	-
音頻輸入接口	音頻輸入	-
	接頭	-
音頻輸出接口	音頻輸出	300mW(額定負載：8Ω， 頻率：1kHz)
	線路輸出	額定負載：10kΩ以上
	接頭	兩片型端子塊(AUX) x 1
AUX輸出接口	AUX輸出	報警輸出/蜂鳴器輸出
	額定電壓	24Vdc
	額定電流	50mA以下
	接頭	兩片型端子塊(AUX) x 1

接地	功能接地：接地電阻為100Ω，電纜橫截面積為2mm2(AWG 14)以上，或當?shù)剡m用標準。(FG與SG端子同)
冷卻方式	自然風冷
結構*2	使用了工廠預裝的前置USB保護蓋：符合IP65F、IP67F。 使用了前置USB保護蓋(配件)：符合IP66F、IP67F、Type 4X/13(僅室內安裝)。 *安裝固定后的前面板且不使用前置USB接口。 注意：Pro-face制造的帶固定螺絲前置USB保護蓋(配件)(型號：PFXZCDCVUS1)。
外形尺寸(顯示模塊)	W315 x H241 x D67mm
外形尺寸(主機模塊)	W188 x H131 x D45mm
面板開孔尺寸	W301.5 x H227.5mm*3 面板厚度：1.6~5mm*4
重量*5	4.1kg以下

1. 本產品的正面安裝于固定面板上，已使用與規格中的標準相當?shù)臈l件對其進行了測試。
2. 尺寸公差為+1/0mm，倒角半徑小于R3。
3. 即使安裝面板的厚度在“面板開孔尺寸”建議的范圍之內，由于面板材質、尺寸、安裝位置和其他設備等原因，面板也可能會發生彎曲。因此，可能需要對安裝表面進行加固。
4. 該重量是主機模塊和顯示模塊的重量總和。

機型	A	B	C
SP-5600TP	301.5 (+1/-0)	227.5 (+1/-0)	1.6~5

安裝電纜尺寸
