項目		非感性負載(A)				感性負載(A)
接點 間隔	額定電壓	電阻負載接點		燈負載		感性負載		電動機負載
接點 間隔	額定電壓	NC	NO	NC	NO	NC	NO	NC	NO
G, H, H2, E	AC125V AC250V AC500	15 (10) * 15 (10) * 10		3 2.5 1.5		15 (10) * 15 (10) * 6		5 3 1.5	2.5 1.5 0.75
G	DC8V DC14V DC30V DC125V DC250V	15 15 6 0.5 0.25		3 3 3 0.5 0.25		15 10 5 0.05 0.03		5 5 5 0.05 0.03	2.5 2.5 2.5 0.05 0.03
H, H2	DC8V DC14V DC30V DC125V DC250V	15 15 2 0.4 0.2		3 3 2 0.4 0.2		15 10 1 0.03 0.02		5 5 1 0.03 0.02	2.5 2.5 1 0.03 0.02
E	DC8V DC14V DC30V DC125V DC250V	15 15 15 0.75 0.3		3 3 3 0.75 0.3		15 15 10 0.4 0.2		5 5 5 0.4 0.2	2.5 2.5 2.5 0.4 0.2

額定電壓	電阻負載(A)
額定電壓	NC	NO
AC125V	0.1
DC8V DC14V DC30V	0.1 0.1 0.1

* 括號中的數字適用于Z-15HW52、Z-15HW78(-B)和Z-15H2(-B) 型號，它們的AC額定規格僅包括125和250V。

注1. 上面的數值表示穩定電流。

額定電壓	非感性負載(A)				感性負載(A)
	電阻負載		燈負載		感性負載		電動機負載
	NC	NO	NC	NO	NC	NO	NC	NO
AC125V AC250V	15 15		2 1	1 0.5	7 5		2.5 1.5	2 1
DC8V DC14V DC30V DC125V DC250V	15 15 2 0.4 0.2		2 2 2 0.4 0.2	1 1 1 0.4 0.2	7 7 1 0.03 0.02		3 3 1 0.03 0.02	1.5 1.5 0.5 0.03 0.02

2. 所謂感性負載，就是功率因數0.4以上(AC)、時間常數7ms以下(DC)的負載。

3. 所謂燈負載，就是有10倍的浪涌電流的負載。

項目		非感性負載(A)				感性負載(A)
接點 間隔	額定電壓	電阻負載		燈負載		感性負載		電動機負載
接點 間隔	額定電壓	NC	NO	NC	NO	NC	NO	NC	NO
串聯 連接	AC125V AC250V	10 10		4 2.5	2 1.5	6 6		5 3	2.5 1.5
串聯 連接	DC30V DC125V DC250V	10 1 0.6		4 1 0.6	2 1 0.6	6 0.1 0.05		6 0.1 0.05	3 0.1 0.05
并聯 連接	AC125V AC250V	6 6		3 2.5	1.5 1.25	4 4		4 2	2 1
并聯 連接	DC30V DC125V DC250V	6 0.6 0.3		4 0.6 0.3	2 0.6 0.3	4 0.1 0.05		6 0.1 0.05	3 0.1 0.05

4. 所謂電動機負載，就是有6倍的浪涌電流的負載。

5. 反向動作擺桿型的額定規格在常閉和常開時相反。

6. 塑封端子型，交流額定規格只有125、250V。

7. 額定規格在以下的條件下試驗測得：
（1）環境溫度：20±2°C
（2）環境濕度：65±5%RH
（3）操作頻率：20次/分

	Z-01H	Z-15□, Z-10FY
***小適用負載	DC5V 1mA	DC5V 160mA

項目分類		Z-15 (微小負載用、觸須型除外)	Z-01H	Z-15 (觸須型)	Z-10F	Z-15H2
容許操作速度		0.01mm～1m/s *1		1mm～1m/s	0.1mm～1m/s*1	0.01mm～1m/s
容許操作頻率	機械	240次/分鐘		120次/分鐘	240次/分鐘	240次/分鐘
容許操作頻率	電氣	20次/分鐘
絕緣電阻		***小100MΩ (在DC500V下)
接觸電阻		15mΩ以下(初期值)	50mΩ以下(初期值)	15mΩ以下(初期值)	25mΩ以下(初期值)	15mΩ以下(初期值)
絕緣強度		同極接點之間接點間隔G ： AC1,000V 50/60Hz 1min 接點間隔H ： AC600V 50/60Hz 1min 接點間隔E ： AC1,500V 50/60Hz 1min		同極接點之間接點間隔G ： AC1,000V 50/60Hz 1min 接點間隔H ： AC600V 50/60Hz 1min	同極接點之間接點間隔F：AC1,500V 50/60Hz 1min	同極接點之間 AC600V 50/60Hz 1min
絕緣強度		帶電金屬部與地線之間、各端子與不帶電金屬部之間AC2,000V 50/60Hz 1min
耐振動	誤動作	10～55Hz雙振幅1.5mm*5		10～20 Hz雙振幅1.5mm*5	10～55Hz雙振幅1.5mm*5
耐沖擊	毀壞	***大1,000m/s²
耐沖擊	誤動作	**大300m/s² 2 *5		**大50m/s²5	300 m/s² 3 5	***大100m/s²
壽命	機械	接點間隔G、H ： 20,000,000次以上接點間隔E：300,000次以上		1,000,000次以上	500,000次以上*1	20,000,000次以上
壽命	電氣	接點間隔G、H：500,000次以上接點間隔E：100,000次以上		100,000次以上	100,000次以上	500,000次以上
保護結構	一般型	IP00
保護結構	防滴型	IP62相當(不含端子部分)
觸電保護級		Class I
漏電性能(PTI)		175
使用環境溫度	一般型	-25°C～80°C (無結冰)
使用環境溫度	防滴型	-15°C～80°C (無結冰)
使用環境濕度	一般型	35%～85%RH
使用環境濕度	防滴型	35%～95%RH
質量		約22～58g		約42～48g	約34～61g	約22g

*1. 柱塞型的情況。（擺桿型為柱塞部分的數值）（其他型號請另外垂詢）

*2. Z-15G針狀柱塞型的情況。

*3. Z-10FY-B的數值。

*4. 針狀柱塞型的情況。針狀柱塞型以外為10,000,000次以上。

*5. 誤動作在1ms以內。

項目分類		Z-15	Z-01H	Z-10F
接點	形狀	鉚釘	單側橫桿	鉚釘
接點	材質	銀	金合金	銀
浪涌電流	NC	30A以下	0.1A以下	40A以下
浪涌電流	NO	15 A以下	0.1A以下	20A以下

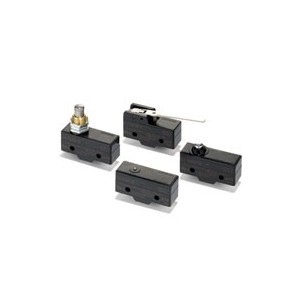

歐姆龍開關 微動開關 一般型 Z系列 Z-15GQ

額定規格（基本型/分割接觸型/維持接觸型）

Z-15 （微小負載用和觸須型除外）

Z-01H

Z-15 （觸須型）

Z-10F

請?jiān)谝韵路秶鷥?nèi)使用。

特性

接點規格
