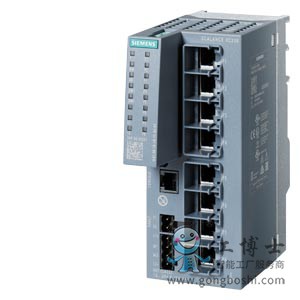

SCALANCE XC208 可管理層面 2 IE 交換機； IEC 62443-4-2 認證； 8x 10/100 Mbit/s RJ45 端口； 1X 控制臺端口；診斷 LED； 冗余電源； 溫度范圍 -40°C 至 +70°C； 安裝： 凹頂導軌/S7 型軌/墻壁 Office 冗余功能 特性（RSTP，VLAN，...)； PROFINET IO 設備 以太網/IP 一致 C 型插頭插槽； |
| 產品類型名稱 |
SCALANCE XC208 |
| 傳輸率 |
| 傳輸率 |
10 Mbit/s, 100 Mbit/s |
| 接口 / 用于通信 / 集成的 |
| 電氣連接數量 |
|
| ● 用于網絡組件和終端設備 |
8; RJ45 |
| 10/100 Mbit/s RJ45 端口的數量 / 集成的 |
|
| ● 配有固定護套 |
8 |
| 接口 / 其它 |
| 電氣連接數量 |
|
| ● 用于操作控制臺 |
1 |
| ● 用于信號觸點 |
1 |
| ● 適用于電源 |
1 |
| 電氣連接規格 |
|
| ● 用于操作控制臺 |
RJ11 |
| ● 適用于電源 |
4 針端子板 |
| 移動存儲介質規格 |
|
| ● C-PLUG |
是 |
| 信號輸入/輸出 |
| 工作電壓 / 信號觸點的 |
|
| ● DC 時 / 額定值 |
24 V |
| 工作電流 / 信號觸點的 |
|
| ● DC 時 / ***大值 |
0.1 A |
| 供電電壓，電流消耗，損耗功率 |
| 產品組件 / 適用于冗余電源的接口 |
是 |
| 電壓類型 / 1 / 電源電壓 |
DC |
| ● 供電電壓 / 1 / 額定值 |
24 V |
| ● 損耗功率 [W] / 1 / 額定值 |
4.2 W |
| ● 消耗電流 / 1 / 電源電壓額定值時 / ***大值 |
0.175 A |
| ● 供電電壓 / 1 / 測定值 |
9.6 ... 31.2 V |
| ● 消耗電流 / 1 / ***大值 |
0.35 A |
| ● 電氣連接規格 / 1 / 適用于電源 |
4 針端子板 |
| ● 產品組件 / 1 / 電源輸入端上的保險絲 |
是 |
| ● 保險絲規格 / 1 / 電源電壓輸入端上 |
2.5 A / 125 V |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
-40 ... +70 °C |
| ● 存放期間 |
-40 ... +85 °C |
| ● 運輸期間 |
-40 ... +85 °C |
| 相對空氣濕度 |
|
| ● 25 °C 時 / 無冷凝 / 運行期間 / ***大值 |
95 % |
| 防護等級 IP |
IP20 |
| 結構形式，尺寸和重量 |
| 結構形式 |
緊湊型 |
| 寬度 |
60 mm |
| 高度 |
147 mm |
| 深度 |
125 mm |
| 凈重 |
0.52 kg |
| 材料 / 外殼的 |
聚碳酸酯 (PC-GF10)/鋁壓鑄件 |
| 緊固類型 |
|
| ● 35 mm DIN 導軌安裝 |
是 |
| ● 墻壁安裝 |
是 |
| ● S7-300 異型導軌安裝 |
是 |
| ● S7-1500 異型導軌安裝 |
是 |
| 產品特點，產品功能，產品組件 / 常規 |
| 冗余環形構架 / 重組時間 < 0.3 s |
50 |
| 星形構架 |
任意（僅取決于信號運行時間） |
| 產品功能 / QoS 符合 DSCP |
是 |
| 產品特點 |
|
| ● 直通式交換模式 |
否 |
| ● 存儲轉發交換模式 |
是 |
| 產品功能 / 管理，配置，項目組態 |
| 產品功能 |
|
| ● CLI |
是 |
| ● 基于網絡的管理 |
是 |
| ● MIB 支持 |
是 |
| ● 通過電子郵件 TRAPs |
是 |
| ● 利用 STEP 7 配置 |
是 |
| ● RMON |
是 |
| ● SMTP 服務器 |
否 |
| ● 端口鏡像 |
是 |
| ● 多端口鏡像 |
是 |
| ● CoS |
是 |
| ● PROFINET IO 診斷 |
是 |
| PROFINET 一致性類別 |
B |
| 產品功能 / 交換機管理型 |
是 |
| 報文長度 / 工業以太網 / ***大值 |
1632 byte |
| 協議 / 支持 |
|
| ● Telnet |
是 |
| ● HTTP |
是 |
| ● HTTPS |
是 |
| ● TFTP |
是 |
| ● BOOTP |
否 |
| ● GMRP |
是 |
| ● DCP |
是 |
| ● LLDP |
是 |
| ● 以太網/IP |
是 |
| ● SNMP v1 |
是 |
| ● SNMP v2 |
是 |
| ● SNMP v3 |
是 |
| ● IGMP（偵聽/查詢） |
是 |
| 識別和維護功能 |
|
| ● I&M0 - 設備專有信息 |
是 |
| ● I&M1 - 設備標識/地點標識 |
是 |
| 產品功能 / 診斷 |
| 產品功能 |
|
| ● 端口診斷 |
是 |
| ● 包大小統計 |
是 |
| ● 包類型統計 |
是 |
| ● 錯誤統計 |
是 |
| ● SysLog |
是 |
| 產品功能 / VLAN |
| 產品功能 |
|
| ● VLAN - 基于端口 |
是 |
| ● VLAN - 基于協議 |
否 |
| ● VLAN - 基于 IP |
否 |
| VLAN 數量 / ***大值 |
257 |
| VLAN 數量 - 動態 / ***大值 |
257 |
| VLAN 數量 / 環冗余時（HRP；MRP；備用耦合） |
35 |
| 協議 / 支持 / GVRP |
是 |
| 產品功能 / DHCP |
| 產品功能 |
|
| ● DHCP 服務器 |
是 |
| ● DHCP 客戶機 |
是 |
| ● DHCP 選項 82 |
是 |
| ● DHCP 選項 66 |
是 |
| ● DHCP 選項 67 |
是 |
| 產品功能 / 冗余 |
| 產品功能 |
|
| ● PROFINET IO 設備 / 支持 / PROFINET 系統冗余 |
是 |
| ● 環冗余 |
是 |
| ● 高速冗余協議 (HRP) |
是 |
| ● High Speed Redundancy Protocol（HRP，高速冗余協議）和冗余管理器 |
是 |
| ● High Speed Redundancy Protocol （HRP，高速冗余協議）和備用冗余 |
是 |
| 協議 / 支持 / 媒體冗余協議 (MRP) |
是 |
| 產品功能 |
|
| ● Media Redundancy Protocol（MRP，媒體冗余協議）和冗余管理器 |
是 |
| ● Media Redundancy Protocol Interconnection（MRP-I，介質冗余協議互連） |
是 |
| ● PROFINET IO 設備 / 支持 / 水平同步轉發 |
是 |
| ● STP 冗余法 |
是 |
| ● RSTP 冗余法 |
是 |
| ● RSTP+ 冗余法 |
是 |
| ● MSTP 冗余法 |
是 |
| ● 并行冗余協議 (PRP)/用于 PRP 網絡中 |
是 |
| ● 并行冗余協議 (PRP)/冗余網絡訪問 (RNA) |
否 |
| ● 被動偵聽 |
是 |
| 協議 / 支持 |
|
| ● LACP |
是 |
| 產品功能 / 安全 |
| 產品功能 |
|
| ● IEEE 802.1X（半徑） |
是 |
| ● Broadcast/Multicast/Unicast 限制器 |
是 |
| ● Broadcast 屏蔽 |
是 |
| 協議 / 支持 |
|
| ● SSH |
是 |
| ● SSL |
是 |
| 產品功能 / 時間 |
| 產品功能 |
|
| ● SICLOCK 支持 |
是 |
| ● NTP 客戶機 |
是 |
| ● SNTP 客戶機 |
是 |
| 協議 / 支持 |
|
| ● NTP |
是 |
| ● SNTP |
是 |
| 可在運行中進行設備更改 |
| 產品功能 / 通過 CiR/H-CiR 在運行中配置 |
是 |
| 標準，規格，許可 |
| 工業自動化系統的 IT 安全 / 符合 IEC 62443-4-2:2019 |
是 |
| 平均故障間隔時間 (MTBF) |
48 y |
| 參考標示 |
|
| ● 符合 IEC 81346-2:2009 |
KF |
| ● 符合 IEC 81346-2:2019 |
KFE |
| 標準，規格，許可 / CE |
| 資格證明 / CE標識 |
是 |
| 產品一致性 / 符合 EMC 準則 |
2014/30/EU |
| 標準 |
|
| ● 適用于 EMC 干擾發射 |
EN 61000-6-4, EN 50121-4 |
| ● 適用于 EMC 抗干擾能力 |
EN 61000-6-2, EN 50121-4 |
| 資格證明 / 與 RoHS 一致 |
是; 2011/65/EU |
