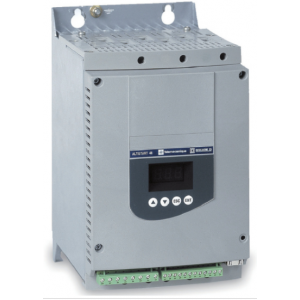

施耐德 Altistart48 ATS48 ATS-48 通用軟起
應用
ATS48 軟起動- 軟停止單元是一種有6 個晶閘管的控制器，它們用于功率范圍在4 至1200kW 范圍內的三相鼠籠式異步電機的力矩控制軟起動和軟停機。
它提供帶有機器和電機保護功能的軟起動和減速功能，同時還具備與控制系統通訊的功能。這些功能是設計用于離心機、泵、風機、壓縮機以及輸送機等應用場合， 這些機器大多數用于建筑、食品飲料及化學工業中。ATS48 高性能的算法對提高設備的可用性、安全性和設置易用性起了顯著作用。
ATS48 軟起動- 軟停止單元是成本效果的*佳解決方案，它可以：
1.通過降低機械應力、改善機械可用性來降低設備的運行成本。
2.通過降低電機起動過程中的線路峰值電流和電壓降落來降低電氣配電系統的負擔。
ATS48 軟起動- 軟停止單元包括2 個系列：
1. 3 相電壓230 至415V，50/60Hz 。
2. 3 相電壓208 至690V，50/60Hz 。
在每個電壓系列中，ATS 軟起動-軟停止單元尺寸均為標準和重載兩種運行條件設計。
功能
ATS48 軟起動-軟停止單元供貨時即可用于電機保護等級10 的標準應用場合中。它包括一個可以用于修改編程、調整或監測功能的內置操作面板，以便能夠?qū)υO(shè)備進行調整和優化以滿足不同用戶的需求。
控制功能：
1.***的ATS 轉矩控制( 施耐德電氣***)。
2.在加速和減速期內對供給電機的轉矩進行線性控制( 可顯著降低壓力波動)。
3.便于調整斜坡和起動轉矩。
4.在起動過程結束時起動器可以使用一個接觸器進行旁路，同時維持電子保護(當旁路時)。
5.寬頻率適用范圍用于發電機動力電源。
6.起動器可以與每個電機三角形連接的繞組串聯連接。
設備和電機保護功能：
1.內置電機熱保護。
2.PTC 直接熱保護。
3.起動時間檢測。
4.電機預熱功能。
5.連續運行中欠載和過電流保護。
便于集成到控制系統中的功能：
1.4 個邏輯輸入、2 個邏輯輸出、3 個繼電器輸出和1 個模擬輸出。
2.插入式I/O 接頭。
3.配置兩套電機參數，控制功能易于調整。
4.電氣參數、負載狀況和運行時間顯示。
5.RS485 串口用于Modbus 連接。
選件
壁掛式或落地式機箱的門上可以安裝一個外部遠控操作盤。
PowerSuite 高級對話方案：
1.PowerSuite 掌上電腦及軟件。
2.PowerSuite 軟件包。
一系列接線附件用于將起動器與PLC 通過Modbus連接起來。
總線通訊和以太網、Fipio、DeviceNet 以及Profibus DP 網絡通訊選件。
ATS48 軟起動- 軟停止單元的選型標準
ATS48 需根據3 個主要依據進行選擇：
兩種供電電源電壓范圍可供選擇：
1.3 相交流電壓：230-415V。
2.3 相交流電壓：208-690V。
電機銘牌上注明的功率和額定電流
根據應用類型和負載周期，把應用場合分為2 類：
1.標準應用場合。
2.重載應用場合。
標準或重載應用場合確定了電流限定值和電機負載周期S1 和S4。
