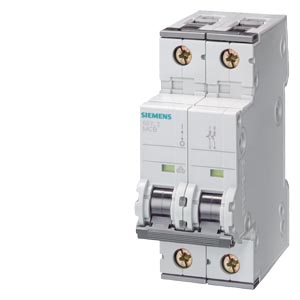

小型斷路器 230V 6kA，1+N 極，C，0.3A

版本

產品品牌名稱

SENTRON

產品名稱

斷路器

一般技術數據

極數

2

電極規格

1P+N

脫扣特性級別

C

機械式使用壽命（轉換周期）典型

10 000

過壓類別

III

污染程度

3

電壓

電壓類型工作電壓

AC

絕緣電壓 (Ui)

● 單相位運行時 AC 時 測定值

250 V

供電電壓單相位運行時 AC 時 測定值

230 V

電源電壓

供電電壓

● AC 時 測定值

230 V

值域供電電壓頻率的

50/60 Hz

防護等級

防護等級 IP

IP20，帶連接導線

交換容量

電流通斷能力

● 根據 EN 60898 測定值

6 kA

能源限制等級

3

耗散

損耗功率 [W] 電流測定值時 AC 時 在熱運行狀態中每個電極

0.9 W

電力

工作電流

● 35 °C時 測定值

0.3 A

● 40 °C 時 測定值

0.28 A

● 45 ℃ 時 測定值

0.26 A

● 50°C 時 測定值

0.25 A

● 55 ℃ 時 測定值

0.23 A

● AC 時 測定值

0.3 A

使用的適宜性

機械制造/工業

產品詳細信息

產品組件

● 上方組合端子

是

● 下方組合端子

是

● 可一同切斷的中性線

是

產品特點

● 符合 EN 60204-1 的主開關特點

否

● 無鹵素

是

● 可密封

是

● 不含硅

是

產品擴展可安裝輔助裝置

是

短路

短路電流 (Icn) 分?jǐn)嗄芰?/td>

● AC 時 根據 UL 1077 和 CSA C22.2 235 號

5 kA

連接

可連接的導線截面單芯線的

● ***小值

0.75 mm²

● ***大值

35 mm²

可連接的導線截面多芯線

● ***小值

0.75 mm²

● ***大值

35 mm²

可連接的導線截面細芯線的帶有電纜末端加工

● ***小值

0.75 mm²

● ***大值

25 mm²

擰緊轉矩 [lbf·in] 螺栓連接時

● ***小值

22 lbf·in

● ***大值

31 lbf·in

擰緊扭矩螺栓連接時

● ***小值

2.5 N·m

● ***大值

3.5 N·m

位置電源連接電纜

任意

機械設計

高度

90 mm

寬度

36 mm

深度

76 mm

安裝深度

70 mm

寬度分配單元的數量

2

緊固類型

快速緊固系統

裝入位置

任意的

凈重

330 g

環境條件

環境溫度影響

***大 95% 至 55°C，***大 55% 至 70°C，***大 35% 至 75°C

抗震強度符合 IEC 60068-2-6

5 至 25Hz 時 ±1mm；25 至 150Hz 時 50m/s²

環境溫度運行期間

● ***小值

-25 °C

● ***大值

55 °C

環境溫度存放期間

● ***小值

-40 °C

● ***大值

75 °C

測試循環數量適用于環境檢測 根據 IEC 60068-2-30

28
