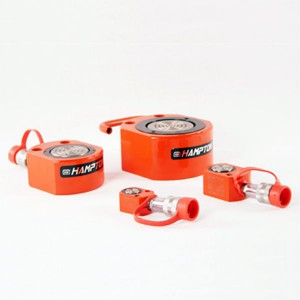

漢普Hampton SM-系列，超薄型液壓缸

型號(hào)

承載能力@700bar

行程

有效面積

液壓油容量

本體高度

伸展高度

重量

mm

cm2

cm3

A

B

kg

Ton

kN

mm

mm

SM00506

5

49

6

7.06

4

33

39

1

SM01012

10

101

12

14.5

18.2

45.5

57.5

1.4

SM02013

20

201

13

28.3

36.7

51

64

3.1

SM03015

30

292

15

41.8

62

58

73

4.5

SM05018

45

445

18

63.5

114

66

84

6.8

SM07516

71

714

16

102.6

163

79

95

11.3

SM10020

90

887

20

126.7

253.2

85

105

14.5

SM15018

150

1386

18.5

196

362.5

100

118.5

26.3

型號(hào)

外徑

油缸

柱塞

進(jìn)油口

柱塞中心到

柱塞中心到

重量

D

內(nèi)徑

直徑

高度

外緣距離

安裝孔距離

(kg)

(mm)

E

F

H

L

M

(mm)

(mm)

(mm)

(mm)

(mm)

SM00506

59×42

30

25

16

20

22

1

SM01012

84×59

43

38

18

30.5

32.5

1.4

SM02013

103×80

60

50

19

41

39

3.1

SM03015

117×95

73

65

19

47

45

4.5

SM05018

140×114

90

70

19

57

53

6.8

SM07516

165×140

114

85

21

70

66

11.3

SM10020

180×155

127

90

19

78

74

14.5

SM15018

216×193

158

115

28

95

83

26.3
