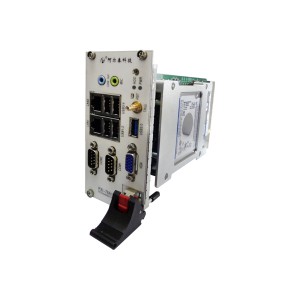

ART-阿爾泰科技PXI76A1 標準工業級PXI嵌入式主板

系統

處理器

Intel® BayTrail –I  E3800系列

芯片組

BayTrail-I（SOC）

內存

DDR3:SODIMM 204pin 1600MHz 1.35V

（***大可支持4GB）

CompactPCI

總線

CompactPCI總線  J1支持32bit，

33MHz PCI 總線兼容PICMG2.0核心規范

3.3V/5V VIO 信號環境

顯示接口

LVDS

1路18位LVDS接口（可定制）

VGA

分辨率：1920X1080@60Hz

I/O接口

USB2.0

4個

USB3.0

1個

串口

2路RS232（其中一路RS232/RS485/RS422模式可選）

音頻接口

1個

觸發I/O

前面板提供SMB連接器，

用于PXI觸發總線發送/接收外部觸發信號

以太網接口

寬帶

10/100/1000Base-TX

控制器

Intel R82574L

接口

2路以太網口

存儲設備

SATA接口

1個SATA2.0接口

板載2.5寸硬盤

應用環境

與

機械尺寸

工作溫度

0~60℃

-20~70℃，配SSD

存儲溫度

-40℃~85℃

相對濕度

5%~95%，無凝露

尺寸

3U/3槽PXI/CompactPCI標準

重量

0.95Kg

系統功耗

15W

操作系統

Win7/Win8/Win10/ Linux
