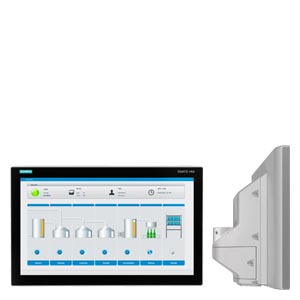

SIMATIC HMI TP1200 Comfort Pro 用于支撐臂（可擴展, 圓管）和擴展單元， 精智面板，觸摸式操作， 12" 寬屏幕 TFT 顯示屏， 一千六百萬色， PROFINET 接口， MPI/PROFIBUS DP 接口， 12 MB 項目組態存儲器， WEC 2013，可項目組態的***低版本 WinCC Comfort V14 SP1 帶 HSP |
| 一般信息 |
| 產品類型標志 |
TP1200 PRO |
| 顯示 |
| 顯示屏規格 |
TFT |
| 屏幕對角線 |
12.1 in |
| 屏幕寬度 |
261.1 mm |
| 屏幕高度 |
163.2 mm |
| 顏色數量 |
16 777 216 |
| 分辨率（像素） |
| ● 水平圖像分辨率 |
1 280 pixel |
| ● 垂直圖像分辨率 |
800 pixel |
| 背光燈 |
| ● MTBF 背景照明（溫度為 25 °C 時） |
80 000 h |
| ● 可調節背景照明 |
是; LED，可調光 |
| 操作元件 |
| 鍵盤字體 |
| ● 功能按鍵 |
|
| — 功能按鍵數量 |
0 |
| — 帶 LED 的功能按鍵數量 |
0 |
| ● 帶有 LED 的按鍵 |
否 |
| ● 系統按鍵 |
否 |
| ● 數字鍵盤 |
是; 屏幕鍵盤 |
| ● 字母數字鍵盤 |
是; 屏幕鍵盤 |
| 觸摸屏 |
| ● 觸摸屏規格 |
是; 投射電容 |
| 過程操作擴展 |
| ● 直接按鍵（觸摸按鍵作為 S7 輸入外圍設備） |
40 |
| 安裝方式/安裝 |
| 安裝 |
支撐臂 |
| 安裝位置 |
垂直 |
| 可以垂直安裝（縱向格式） |
否 |
| 無外部通風時的***大允許傾斜角度 |
35° |
| 電源電壓 |
| 電源的電壓類型 |
DC |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 輸入電流 |
| 耗用電流（額定值） |
1.5 A |
| 接通電流脈沖 I²t |
0.5 A²·s |
| 功率 |
| 接收的有效功率典型值 |
36 W |
| 處理器 |
| 處理器類型 |
X86 |
| 存儲器 |
| 閃存 |
是 |
| RAM |
是 |
| 用于用戶數據的可用存儲器 |
12 Mbyte |
| 輸出類型 |
| Info LED |
否 |
| 電源 LED |
否 |
| Error LED |
否 |
| 聲音 |
|
| ● 蜂鳴器 |
否 |
| ● 揚聲器 |
是 |
| 時間 |
| 時鐘 |
| ● 硬件時鐘（實時時鐘） |
是 |
| ● 軟件時鐘 |
是 |
| ● 緩存 |
是; 緩沖持續時間典型值為 6 周 |
| ● 可同步 |
是 |
| 接口 |
| 工業以太網接口數量 |
2; 2 個端口（交換機）+ 獨立端口 |
| RS 485 接口數量 |
1; RS 422 / 485 接口組合 |
| RS 422 接口數量 |
0; 共同附帶 RS 485 |
| RS 232 接口數量 |
0 |
| USB 接口數量 |
2; USB 2.0 |
| 其他接口數量 |
0 |
| SD 卡插槽數量 |
2 |
| 帶軟件接口 |
否 |
| 工業以太網 |
| ● 工業以太網狀態 LED |
3 |
| ● 集成開關的端口數量 |
2 |
| 協議 |
| PROFINET |
是 |
| PROFINET IO 支持的協議 |
是 |
| IRT |
是 |
| PROFIBUS |
是 |
| 支持 EtherNet/IP 協議 |
是 |
| MPI |
是 |
| 協議（以太網） |
| ● TCP/IP |
是 |
| ● DHCP |
是 |
| ● SNMP |
是 |
| ● DCP |
是 |
| ● LLDP |
是 |
| 網絡屬性 |
| ● HTTP |
是 |
| ● HTTPS |
是 |
| ● HTML |
是 |
| ● XML |
是 |
| ● CSS |
是 |
| ● Active X |
是 |
| ● JavaScript |
是 |
| ● Java VM |
否 |
| 冗余模式 |
| 氣液冗余 |
| — MRP |
是 |
| 其他協議 |
| ● CAN |
否 |
| ● MODBUS |
是 |
| 報警/診斷/狀態信息 |
| 診斷 |
| ● 診斷信息可讀 |
是; S7 控制器 |
| EMV |
| 依據 EN 55 011 標準抑制無線電干擾輻射 |
| ● 極限值等級 A 適用于工業領域中的應用 |
是 |
| ● 極限值等級 B 適用于居民區中的應用 |
否 |
| 防護等級和防護類別 |
| IP（正面） |
IP65 |
| IP（背面） |
IP65 |
| NEMA（正面） |
|
| ● 包括類型 4，正面 |
是 |
| ● 包括類型 4x 正面 |
是 |
| 標準、許可、證書 |
| CE 標記 |
是 |
| cULus |
是 |
| RCM（原 C-TICK） |
是 |
| KC 許可 |
否; 準備中 |
| EAC（原 Gost-R） |
否; 準備中 |
| 環境要求 |
| 適于室內使用 |
是 |
| 適于戶外使用 |
否 |
| 運行中的環境溫度 |
| 操作（垂直安裝） |
| — 垂直安裝時的***小值 |
0 °C |
| — 垂直安裝時的***大值 |
45 °C |
| 操作（***大傾斜角度） |
| — ***大傾斜角度時的***小值 |
0 °C |
| — ***大傾斜角度時的***大值 |
40 °C |
| 運輸/儲存時的環境溫度 |
| ● ***小值 |
-20 °C |
| ● ***大值 |
60 °C |
| 相對空氣濕度 |
| ● 操作，***大值 |
90 %; 無凝結 |
| 操作系統 |
| 專有 |
否 |
| 預安裝的操作系統 |
| ● Windows CE |
是; Windows Embedded Compact 2013 |
| 項目組態 / 標題 |
| 消息顯示 |
是 |
| 報文系統（包括緩沖器和應答器） |
是 |
| 過程值顯示（輸出） |
是 |
| 可規定過程值（輸入） |
是 |
| 方案管理 |
是 |
| 組態軟件 |
| ● STEP 7 Basic (TIA Portal) |
否 |
| ● STEP 7 Professional (TIA Portal) |
否 |
| ● WinCC flexible Compact |
否 |
| ● WinCC flexible Standard |
否 |
| ● WinCC flexible Advanced |
否 |
| ● WinCC Basic (TIA Portal) |
否 |
| ● WinCC Comfort (TIA Portal) |
是; V14 SP1 HSP 及以上版本 |
| ● WinCC Advanced (TIA Portal) |
是; V14 SP1 HSP 及以上版本 |
| ● WinCC Professional (TIA Portal) |
是; V14 SP1 HSP 及以上版本 |
| 語言 |
| 在線語言 |
| ● 聯機/運行時間語言數量 |
32 |
| 語言 |
| ● 每個項目的語言 |
32 |
| WinCC 下的功能性 (TIA Portal) |
| 庫 |
是 |
| 應用軟件/選件 |
|
| ● 網頁瀏覽器 |
是 |
| ● Pocket Word |
是 |
| ● Pocket Excel |
是 |
| ● PDF Viewer |
是 |
| ● 媒體播放器 |
是 |
| ● SIMATIC WinCC Sm@rtServer |
是 |
| ● SIMATIC WinCC Audit |
是 |
| Visual Basic 腳本數量 |
是 |
| 任務計劃器 |
|
| ● 時間控制 |
是 |
| ● 任務控制 |
是 |
| 消息系統 |
| ● 消息類別數量 |
32 |
| ● 位消息 |
|
| — 位消息數量 |
4 000 |
| ● 模擬消息 |
|
| — 模擬消息數量 |
200 |
| ● S7 消息編號方法 |
是 |
| ● 系統消息 HMI |
是 |
| ● 更多系統報警（SIMATIC S7、SINUMERIK、SIMOTION ... ） |
是 |
| ● 每條消息的字符數 |
80 |
| ● 每條消息的過程值數量 |
8 |
| ● 確認組 |
是 |
| ● 消息指示器 |
是 |
| 方案管理 |
| ● 配方數量 |
300 |
| ● 每個配方的數據集 |
500 |
| ● 每個數據集的條目 |
1 000 |
| ● 內部配方存儲器的容量 |
2 Mbyte |
| ● 配方存儲器可以擴展 |
是 |
| 變量 |
| ● 每臺設備的變量數 |
2 048 |
| ● 每幅圖像的變量數 |
400 |
| ● 臨界值 |
是 |
| ● 多路復用 |
是 |
| ● 結構 |
是 |
| ● 陣列 |
是 |
| 畫面 |
| ● 可組態的圖片數量 |
500 |
| ● ***窗口/默認 |
是 |
| ● 全局畫面 |
是 |
| ● 彈出式畫面 |
是 |
| ● 幻燈片畫面 |
是 |
| ● 通過 PLC 選擇圖像 |
是 |
| ● PLC 中的圖像編號 |
是 |
| 圖片對象 |
| ● 每個圖像的對象數量 |
400 |
| ● 文本區 |
是 |
| ● I/O 區 |
是 |
| ● 圖形化的 I/O 區（圖形列表） |
是 |
| ● 符號形式的 I/O 區（文本列表） |
是 |
| ● 日期/時間域 |
是 |
| ● 開關 |
是 |
| ● 按鍵 |
是 |
| ● 圖形顯示 |
是 |
| ● 圖標 |
是 |
| ● 幾何對象 |
是 |
