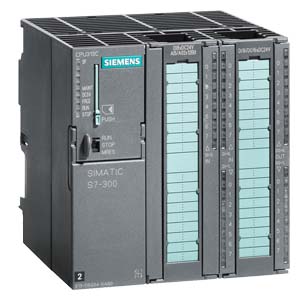

SIMATIC S7-300，CPU 313C， 帶 MPI 的緊湊型 CPU， 24 DE/16 DA，4AE，2AA，1 Pt100， 3 個快速計數器(30 kHz)， 集成電源 24V DC， 工作存儲器 128 KB， 前連接器（2x 40 極）和 需要微型存儲卡 |
| 一般信息 |
| 硬件功能狀態 |
01 |
| 固件版本 |
V3.3 |
| 附帶程序包的 |
| ● 工程系統 |
STEP 7 V5.5 + SP1 以上或 STEP 7 V5.3 + SP2 以上，附帶 HSP 203 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 電源導線的外部保險裝置（推薦） |
LS 開關，類型 C，***小值 2 A；LS 開關，類型 B，***小值 4 A |
| 電源和電壓斷路跨接 |
| ● 停電/斷電跨接時間 |
5 ms |
| ● 重復率，***小值 |
1 s |
| 負載電壓 L+ |
| 數字輸入端 |
| — 額定值 (DC) |
24 V |
| — 反極性保護 |
是 |
| 數字輸出端 |
| — 額定值 (DC) |
24 V |
| — 反極性保護 |
否 |
| 輸入電流 |
| 耗用電流（額定值） |
650 mA |
| 耗用電流（空載），典型值 |
150 mA |
| 接通電流，典型值 |
5 A |
| I²t |
0.7 A²·s |
| 數字輸入端 |
| ● 來自負載電壓 L+（空載），***大值 |
80 mA |
| 數字輸出端 |
| ● 來自負載電壓 L+，***大值 |
50 mA |
| 功率損失 |
| 功率損失，典型值 |
12 W |
| 存儲器 |
| 工作存儲器 |
| ● 集成 |
128 kbyte |
| ● 可擴展 |
否 |
| 裝載存儲器 |
| ● 插拔式 (MMC) |
是 |
| ● 插拔式 (MMC)，***大值 |
8 Mbyte |
| ● MMC 上的數據管理（在上一次編程后），***小值 |
10 y |
| 緩沖 |
| ● 存在 |
是; 通過 MMC 擔保（免維護） |
| ● 不帶電池 |
是; 程序和數據 |
| CPU-處理時間 |
| 對于位運算，典型值 |
0.07 µs |
| 對于字運算，典型值 |
0.15 µs |
| 對于定點運算，典型值 |
0.2 µs |
| 對于浮點運算，典型值 |
0.72 µs |
| CPU-組件 |
| 組件數量（總計） |
1 024; （DB、FC、FB）；可以通過安裝的 MMC 減少可裝載塊的***大數量。 |
| DB |
| ● 數量，***大值 |
1 024; 數字條：1 至 16000 |
| ● 容量，***大值 |
64 kbyte |
| FB |
| ● 數量，***大值 |
1 024; 數字條：0 至 7999 |
| ● 容量，***大值 |
64 kbyte |
| FC |
| ● 數量，***大值 |
1 024; 數字條：0 至 7999 |
| ● 容量，***大值 |
64 kbyte |
| OB |
| ● 數量，***大值 |
參見操作列表 |
| ● 容量，***大值 |
64 kbyte |
| ● 可用循環 OB 數量 |
1; OB 1 |
| ● 時間報警 OB 數量 |
1; OB 10 |
| ● 延遲報警 OB 數量 |
2; OB 20, 21 |
| ● 喚醒警告 OB 數量 |
4; OB 32、33、34、35 |
| ● 過程報警 OB 數量 |
1; OB 40 |
| ● 啟動 OB 數量 |
1; OB 100 |
| ● 異步錯誤 OB 數量 |
4; OB 80、82、85、87 |
| ● 同步錯誤 OB 數量 |
2; OB 121、122 |
| 嵌套深度 |
| ● 每個優先等級 |
16 |
| ● 錯誤 OB 中的附加等級 |
4 |
| 計數器、定時器及其剩磁 |
| S7 計數器 |
| ● 數量 |
256 |
| 剩磁 |
| — 可調整 |
是 |
| — 下限 |
0 |
| — 上限 |
255 |
| — 已預設 |
Z 0 至 Z 7 |
| 計數范圍 |
| — 下限 |
0 |
| — 上限 |
999 |
| IEC 計數器 |
| ● 存在 |
是 |
| ● 類型 |
SFB |
| ● 數量 |
不限制（只通過 RAM 進行限制） |
| S7 時間 |
| ● 數量 |
256 |
| 剩磁 |
| — 可調整 |
是 |
| — 下限 |
0 |
| — 上限 |
255 |
| — 已預設 |
無剩余 |
| 時間范圍 |
| — 下限 |
10 ms |
| — 上限 |
9 990 s |
| IEC 計時器 |
| ● 存在 |
是 |
| ● 類型 |
SFB |
| ● 數量 |
不限制（只通過 RAM 進行限制） |
| 數據范圍及其剩磁 |
| 保留的數據范圍（包括時間、計數器、標記），***大值 |
64 kbyte |
| 標記 |
| ● 容量，***大值 |
256 byte |
| ● 存在剩磁 |
是; MB 0 至 MB 255 |
| ● 預設剩磁 |
MB 0 至 MB 15 |
| ● 定時標記數量 |
8; 1 個標記字節 |
| 數據組件 |
| ● 可調整剩磁 |
是; 在 DB 中不保持特征 |
| ● 預設剩磁 |
是 |
| 本地數據 |
| ● 每個優先等級，***大值 |
32 kbyte; 每個塊***大 2048 字節 |
| 地址范圍 |
| 外設地址范圍 |
| ● 輸入端 |
1 024 byte |
| ● 輸出端 |
1 024 byte |
| 分布式 |
| — 輸入端 |
無 |
| — 輸出端 |
無 |
| 過程映像 |
| ● 輸入端 |
1 024 byte |
| ● 輸出端 |
1 024 byte |
| ● 輸入端，可調整 |
1 024 byte |
| ● 輸出端，可調整 |
1 024 byte |
| ● 輸入端，已預設 |
128 byte |
| ● 輸出端，已預設 |
128 byte |
| 集成通道的默認地址 |
| — 數字輸入端 |
124.0 至 126.7 |
| — 數字輸出端 |
124.0 至 125.7 |
| — 模擬輸入端 |
752 至 761 |
| — 模擬輸出端 |
752 至 755 |
| 數字通道 |
| ● 輸入端 |
1 016 |
| — 集中式 |
1 016 |
| ● 輸出端 |
1 008 |
| — 集中式 |
1 008 |
| 模擬通道 |
| ● 輸入端 |
253 |
| — 集中式 |
253 |
| ● 輸出端 |
250 |
| — 集中式 |
250 |
| 硬件擴展 |
| 擴展支架數量，***大值 |
3 |
| DP 主站數量 |
| ● 集成 |
無 |
| ● 關于 CP |
4 |
| 可運行的 FM 和 CP 數量（建議） |
| ● FM |
8 |
| ● CP, PtP |
8 |
| ● CP，LAN |
6 |
| 組件載體 |
| ● 組件載體，***大值 |
4 |
| ● 每個組件載體的組件，***大值 |
8; 在模塊載體 3 內***多 7 個 |
| 時間 |
| 時鐘 |
| ● 硬件時鐘（實時時鐘） |
是 |
| ● 可緩沖和同步 |
是 |
| ● 緩沖持續時間 |
6 wk; 當環境溫度為 40 °C 時 |
| ● 每日偏差，***大值 |
10 s; 典型值：2 s |
| ● 接通電源后時鐘的顯示 |
在斷開電源后，時鐘仍繼續運行 |
| ● 緩沖后的時鐘顯示 |
在斷開電源時，時鐘仍正常顯示時間 |
