技術數據

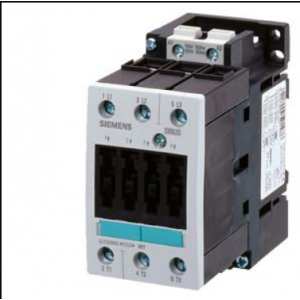

		接觸器 380 V AC 50 HZ AC3 37 kW 400 V 3 極，模塊S3， 螺絲端子
產品品牌名稱		SIRIUS
產品名稱		接觸器
產品類型名稱		3RT5
綜合技術數據
接觸器的結構尺寸		S3
產品擴展 輔助開關		是
絕緣電壓 測定值		1 000 V
污染程度		3
抗沖擊電壓能力 測定值		6 kV
針對安全隔離的***大允許電壓 在線圈和主觸點之間 符合 EN 60947-1		690 V
耐沖擊性 方波沖擊時
● AC 時		6.8g / 5 ms, 4g / 10 ms
耐沖擊性 正弦沖擊時
● AC 時		10.6g / 5 ms, 6.2g / 10 ms
機械式使用壽命（轉換周期）
● 接觸器的 典型		10 000 000
● 帶有輔助開關塊的接觸器的 典型		10 000 000
RoHS 指令（日期）		03/01/2017
環境條件
安裝高度 高度超出水平面以上 ***大值		2 000 m
環境溫度
● 運行期間		-25 ... +60 °C
● 存放期間		-55 ... +80 °C
主電路
極數 用于主電路		3
常開觸點數量 用于主觸點		3
常閉觸點數量 用于主觸點		0
工作電壓
● AC-3e 時 測定值 ***大值		1 000 V
工作電流
● AC-1 時 ***高 690 V
— 環境溫度 40 °C 時 測定值		120 A
— 環境溫度 60 °C 時 測定值		100 A
● AC-3 時
— 400 V 時 測定值		80 A
— 690 V 時 測定值		58 A
● AC-3e 時
— 400 V 時 測定值		80 A
— 690 V 時 測定值		58 A
可連接的導線截面 在主電路中 AC-1 時
● 60 °C 時 許可***小值		35 mm²
● 40 °C 時 許可***小值		50 mm²
工作電流 約 200000 次操作循環 AC-4
● 400 V 時 測定值		34 A
● 690 V 時 測定值		22 A
額定功率
● AC-1 時
— 230 V時 60 °C 時 測定值		38 kW
— 400 V 時 60 °C 時 測定值		66 kW
— 690 V 時 60 °C 時 測定值		114 kW
● AC-3 時
— 230 V時 測定值		22 kW
— 400 V 時 測定值		37 kW
— 690 V 時 測定值		55 kW
● AC-3e 時
— 400 V 時 測定值		37 kW
— 690 V 時 測定值		55 kW
額定功率 約 200000 次操作循環 AC-4
● 400 V 時 測定值		17.9 kW
● 690 V 時 測定值		21.1 kW
空載運行頻率
● AC 時		5 000 1/h
開關頻率
● AC-1 時 ***大值		900 1/h
● AC-3 時 ***大值		1 000 1/h
● AC-3e 時 ***大值		1 000 1/h
● AC-4 ***大值		300 1/h
控制電路/控制
電壓類型 控制饋電電壓的		AC
控制饋電電壓 AC 時
● 50 Hz 時 測定值		380 V
工作區要素控制饋電電壓測定值 電磁線圈的 AC 時
● 50 Hz 時		0.8 ... 1.1
起動視在功率 電磁線圈的 AC 時
● 50 Hz 時		270 VA
感應功率因數 對于線圈的起動功率
● 50 Hz 時		0.68
停機視在功率 電磁線圈的 AC 時
● 50 Hz 時		22 VA
感應功率因數 對于線圈的停機功率
● 50 Hz 時		0.27
輔助電路
常閉觸點數量 用于輔助觸點 無延遲轉換的		0
常開觸點數量 用于輔助觸點 無延遲轉換的		0
工作電流 AC-12 時 ***大值		10 A
工作電流 AC-15 時
● 230 V時 測定值		6 A
● 400 V 時 測定值		3 A
工作電流 DC-12 時
● 110 V時 測定值		3 A
● 220 V 時 測定值		1 A
工作電流 DC-13 時
● 24 V 時 測定值		6 A
● 110 V時 測定值		1 A
● 220 V 時 測定值		0.3 A
接觸可靠性 輔助觸頭的		每?jī)|次操作轉換有一次錯接(17V, 1mA)
UL/CSA 額定數據
輸出的機械功率 [hp] 對于三相交流電機 460/480 V 時 測定值		60 hp
保護裝置，防止短路導致開關裝置損壞。
熔斷體規格
● 用于主電路的短路保護
— 對于相配類型1 需要		保險絲gL/gG: 250 A
— 對于相配類型2 需要		保險絲gL/gG: 160 A
● 用于輔助開關的短路保護 需要		保險絲gL/gG: 10A
裝入/固定/外廓尺寸
裝入位置		可垂直安裝面可旋轉 +/-180°，在垂直安裝面可向前和向后傾斜 +/- 22.5°
緊固類型		在35mm和75mm安裝導軌上的旋緊固緊和扣接固緊
● 并排裝配		是
高度		146 mm
寬度		70 mm
深度		139 mm
接口/ 接線端子
電氣連接規格
● 用于主電路		螺栓連接
● 用于輔助和控制電路		螺栓連接
可連接的導線截面類型
● 用于主觸點
— 單芯線或多芯線		2x (2.5 ... 16 mm²)
— 細芯線的 帶有電纜末端加工		2x (2.5 ... 35 mm²)
— 細芯線的 無電纜末端加工		2x (10 ... 35 mm²)
● 在 AWG 導線處 用于主觸點		2x (10 ... 1/0)
可連接的導線截面類型
● 用于輔助觸點
— 細芯線的 帶有電纜末端加工		2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)
● 在 AWG 導線處 用于輔助觸點		2x (20 ... 16), 2x (18 ... 14), 1x 12
安全
產品功能 鏡像觸點符合 IEC 60947-4-1		是
防護等級 IP 正面的 符合 IEC 60529		IP20
防接觸保護 正面的 符合 IEC 60529		確保從前部垂直觸摸時手指安全
