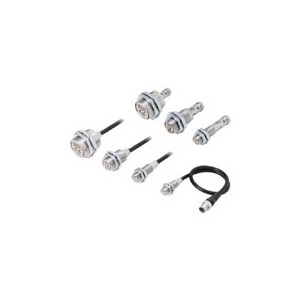

歐姆龍接近傳感器 圓柱型 E2EW 用于焊裝工位 E2EW-X7C112-M1TJ 0.3M

E2EW 系列 型號標準

直流3線式

請點擊此處，查看大圖。

種類

【PREMIUM型】

E2EW 系列(超長距離型)

直流3線式

屏蔽型*1



尺寸 (檢測距離)	連接方式	動作 模式	型號
			PNP輸出	NPN輸出
M12 (7mm)	導線引出(2m)*2	NO	E2EW-X7B1T12 2M	E2EW-X7C112 2M
		NC	E2EW-X7B212 2M	E2EW-X7C212 2M
		NO+NC	E2EW-X7B3T12 2M	E2EW-X7C312 2M
	M12 SmartClick 接插件中繼(0.3m)	NO	E2EW-X7B1T12-M1TJ 0.3M	E2EW-X7C112-M1TJ 0.3M
		NC	E2EW-X7B212-M1TJ 0.3M	E2EW-X7C212-M1TJ 0.3M
		NO+NC	E2EW-X7B3T12-M1TJ 0.3M	E2EW-X7C312-M1TJ 0.3M
	M12接插件	NO	E2EW-X7B1T12-M1	E2EW-X7C112-M1
		NC	E2EW-X7B212-M1	E2EW-X7C212-M1
		NO+NC	E2EW-X7B3T12-M1	E2EW-X7C312-M1
M18 (12mm)	導線引出(2m)*2	NO	E2EW-X12B1T18 2M	E2EW-X12C118 2M
		NC	E2EW-X12B218 2M	E2EW-X12C218 2M
		NO+NC	E2EW-X12B3T18 2M	E2EW-X12C318 2M
	M12 SmartClick 接插件中繼(0.3m)	NO	E2EW-X12B1T18-M1TJ 0.3M	E2EW-X12C118-M1TJ 0.3M
		NC	E2EW-X12B218-M1TJ 0.3M	E2EW-X12C218-M1TJ 0.3M
		NO+NC	E2EW-X12B3T18-M1TJ 0.3M	E2EW-X12C318-M1TJ 0.3M
	M12接插件	NO	E2EW-X12B1T18-M1	E2EW-X12C118-M1
		NC	E2EW-X12B218-M1	E2EW-X12C218-M1
		NO+NC	E2EW-X12B3T18-M1	E2EW-X12C318-M1
M30 (22mm)	導線引出(2m)*2	NO	E2EW-X22B1T30 2M	E2EW-X22C130 2M
		NC	E2EW-X22B230 2M	E2EW-X22C230 2M
		NO+NC	E2EW-X22B3T30 2M	E2EW-X22C330 2M
	M12 SmartClick 接插件中繼(0.3m)	NO	E2EW-X22B1T30-M1TJ 0.3M	E2EW-X22C130-M1TJ 0.3M
		NC	E2EW-X22B230-M1TJ 0.3M	E2EW-X22C230-M1TJ 0.3M
		NO+NC	E2EW-X22B3T30-M1TJ 0.3M	E2EW-X22C330-M1TJ 0.3M
	M12接插件	NO	E2EW-X22B1T30-M1	E2EW-X22C130-M1
		NC	E2EW-X22B230-M1	E2EW-X22C230-M1
		NO+NC	E2EW-X22B3T30-M1	E2EW-X22C330-M1



*1. 嵌入金屬中使用時，請參閱樣本“周圍金屬的影響”。
*2. 備有導線長5m的類型。型號末尾為5M(例：E2EW-X7B1T12 5M)。
注1. ※標記的機型配備IO-Link(COM3)。需要IO-Link(COM2)時，為E2EW-X□□□D□(例：E2EW-X7B1D12 2M)。
利用IO-Link通信，可將動作模式NO變更為NC。
2. PNP輸出的NC型和NPN輸出的所有型號均不支持IO-Link。

【PREMIUM型】

E2EW 系列(長距離型)

直流3線式

屏蔽型*1



尺寸 (檢測距離)	連接方式	動作 模式	型號
			PNP輸出	NPN輸出
M12 (6mm)	導線引出(2m)*2	NO	E2EW-X6B1T12 2M	E2EW-X6C112 2M
		NC	E2EW-X6B212 2M	E2EW-X6C212 2M
		NO+NC	E2EW-X6B3T12 2M	E2EW-X6C312 2M
	M12 SmartClick 接插件中繼(0.3m)	NO	E2EW-X6B1T12-M1TJ 0.3M	E2EW-X6C112-M1TJ 0.3M
		NC	E2EW-X6B212-M1TJ 0.3M	E2EW-X6C212-M1TJ 0.3M
		NO+NC	E2EW-X6B3T12-M1TJ 0.3M	E2EW-X6C312-M1TJ 0.3M
	M12接插件	NO	E2EW-X6B1T12-M1	E2EW-X6C112-M1
		NC	E2EW-X6B212-M1	E2EW-X6C212-M1
		NO+NC	E2EW-X6B3T12-M1	E2EW-X6C312-M1
M18 (10mm)	導線引出(2m)*2	NO	E2EW-X10B1T18 2M	E2EW-X10C118 2M
		NC	E2EW-X10B218 2M	E2EW-X10C218 2M
		NO+NC	E2EW-X10B3T18 2M	E2EW-X10C318 2M
	M12 SmartClick 接插件中繼(0.3m)	NO	E2EW-X10B1T18-M1TJ 0.3M	E2EW-X10C118-M1TJ 0.3M
		NC	E2EW-X10B218-M1TJ 0.3M	E2EW-X10C218-M1TJ 0.3M
		NO+NC	E2EW-X10B3T18-M1TJ 0.3M	E2EW-X10C318-M1TJ 0.3M
	M12接插件	NO	E2EW-X10B1T18-M1	E2EW-X10C118-M1
		NC	E2EW-X10B218-M1	E2EW-X10C218-M1
		NO+NC	E2EW-X10B3T18-M1	E2EW-X10C318-M1
M30 (20mm)	導線引出(2m)*2	NO	E2EW-X20B1T30 2M	E2EW-X20C130 2M
		NC	E2EW-X20B230 2M	E2EW-X20C230 2M
		NO+NC	E2EW-X20B3T30 2M	E2EW-X20C330 2M
	M12 SmartClick 接插件中繼(0.3m)	NO	E2EW-X20B1T30-M1TJ 0.3M	E2EW-X20C130-M1TJ 0.3M
		NC	E2EW-X20B230-M1TJ 0.3M	E2EW-X20C230-M1TJ 0.3M
		NO+NC	E2EW-X20B3T30-M1TJ 0.3M	E2EW-X20C330-M1TJ 0.3M
	M12接插件	NO	E2EW-X20B1T30-M1	E2EW-X20C130-M1
		NC	E2EW-X20B230-M1	E2EW-X20C230-M1
		NO+NC	E2EW-X20B3T30-M1	E2EW-X20C330-M1



*1. 嵌入金屬中使用時，請參閱樣本“周圍金屬的影響”。
*2. 備有導線長5m的類型。型號末尾為5M(例：E2EW-X6B1T12 5M)。
注1. ※標記的機型配備IO-Link(COM3)。需要IO-Link(COM2)時，為E2EW-X□□□D□(例：E2EW-X6B1D12 2M)。
利用IO-Link通信，可將動作模式NO變更為NC。
2. PNP輸出的NC型和NPN輸出的所有型號均不支持IO-Link。

【PREMIUM型】

E2EW-Q 系列(防飛濺 超長距離型)

直流3線式

屏蔽型*1



尺寸 (檢測距離)	連接方式	動作 模式	型號
			PNP輸出	NPN輸出
M12 (7mm)	導線引出(2m)*2	NO	E2EW-QX7B1T12 2M	E2EW-QX7C112 2M
		NC	E2EW-QX7B212 2M	E2EW-QX7C212 2M
		NO+NC	E2EW-QX7B3T12 2M	E2EW-QX7C312 2M
	M12 SmartClick 接插件中繼(0.3m)	NO	E2EW-QX7B1T12-M1TJ 0.3M	E2EW-QX7C112-M1TJ 0.3M
		NC	E2EW-QX7B212-M1TJ 0.3M	E2EW-QX7C212-M1TJ 0.3M
		NO+NC	E2EW-QX7B3T12-M1TJ 0.3M	E2EW-QX7C312-M1TJ 0.3M
	M12接插件	NO	E2EW-QX7B1T12-M1	E2EW-QX7C112-M1
		NC	E2EW-QX7B212-M1	E2EW-QX7C212-M1
		NO+NC	E2EW-QX7B3T12-M1	E2EW-QX7C312-M1
M18 (12mm)	導線引出(2m)*2	NO	E2EW-QX12B1T18 2M	E2EW-QX12C118 2M
		NC	E2EW-QX12B218 2M	E2EW-QX12C218 2M
		NO+NC	E2EW-QX12B3T18 2M	E2EW-QX12C318 2M
	M12 SmartClick 接插件中繼(0.3m)	NO	E2EW-QX12B1T18-M1TJ 0.3M	E2EW-QX12C118-M1TJ 0.3M
		NC	E2EW-QX12B218-M1TJ 0.3M	E2EW-QX12C218-M1TJ 0.3M
		NO+NC	E2EW-QX12B3T18-M1TJ 0.3M	E2EW-QX12C318-M1TJ 0.3M
	M12接插件	NO	E2EW-QX12B1T18-M1	E2EW-QX12C118-M1
		NC	E2EW-QX12B218-M1	E2EW-QX12C218-M1
		NO+NC	E2EW-QX12B3T18-M1	E2EW-QX12C318-M1
M30 (22mm)	導線引出(2m)*2	NO	E2EW-QX22B1T30 2M	E2EW-QX22C130 2M
		NC	E2EW-QX22B230 2M	E2EW-QX22C230 2M
		NO+NC	E2EW-QX22B3T30 2M	E2EW-QX22C330 2M
	M12 SmartClick 接插件中繼(0.3m)	NO	E2EW-QX22B1T30-M1TJ 0.3M	E2EW-QX22C130-M1TJ 0.3M
		NC	E2EW-QX22B230-M1TJ 0.3M	E2EW-QX22C230-M1TJ 0.3M
		NO+NC	E2EW-QX22B3T30-M1TJ 0.3M	E2EW-QX22C330-M1TJ 0.3M
	M12接插件	NO	E2EW-QX22B1T30-M1	E2EW-QX22C130-M1
		NC	E2EW-QX22B230-M1	E2EW-QX22C230-M1
		NO+NC	E2EW-QX22B3T30-M1	E2EW-QX22C330-M1



*1. 嵌入金屬中使用時，請參閱樣本“周圍金屬的影響”。
*2. 備有導線長5m的類型。型號末尾為5M(例：E2EW-QX7B1T12 5M)。
注1. ※標記的機型配備IO-Link(COM3)。需要IO-Link(COM2)時，為E2EW-QX□□□D□(例：E2EW-QX7B1D12 2M)。
利用IO-Link通信，可將動作模式NO變更為NC。
2. PNP輸出的NC型和NPN輸出的所有型號均不支持IO-Link。

【PREMIUM型】

E2EW-Q 系列(防飛濺 長距離型)

直流3線式

屏蔽型*1



尺寸 (檢測距離)	連接方式	動作 模式	型號
			PNP輸出	NPN輸出
M12 (6mm)	導線引出(2m)*2	NO	E2EW-QX6B1T12 2M	E2EW-QX6C112 2M
		NC	E2EW-QX6B212 2M	E2EW-QX6C212 2M
		NO+NC	E2EW-QX6B3T12 2M	E2EW-QX6C312 2M
	M12 SmartClick 接插件中繼(0.3m)	NO	E2EW-QX6B1T12-M1TJ 0.3M	E2EW-QX6C112-M1TJ 0.3M
		NC	E2EW-QX6B212-M1TJ 0.3M	E2EW-QX6C212-M1TJ 0.3M
		NO+NC	E2EW-QX6B3T12-M1TJ 0.3M	E2EW-QX6C312-M1TJ 0.3M
	M12接插件	NO	E2EW-QX6B1T12-M1	E2EW-QX6C112-M1
		NC	E2EW-QX6B212-M1	E2EW-QX6C212-M1
		NO+NC	E2EW-QX6B3T12-M1	E2EW-QX6C312-M1
M18 (10mm)	導線引出(2m)*2	NO	E2EW-QX10B1T18 2M	E2EW-QX10C118 2M
		NC	E2EW-QX10B218 2M	E2EW-QX10C218 2M
		NO+NC	E2EW-QX10B3T18 2M	E2EW-QX10C318 2M
	M12 SmartClick 接插件中繼(0.3m)	NO	E2EW-QX10B1T18-M1TJ 0.3M	E2EW-QX10C118-M1TJ 0.3M
		NC	E2EW-QX10B218-M1TJ 0.3M	E2EW-QX10C218-M1TJ 0.3M
		NO+NC	E2EW-QX10B3T18-M1TJ 0.3M	E2EW-QX10C318-M1TJ 0.3M
	M12接插件	NO	E2EW-QX10B1T18-M1	E2EW-QX10C118-M1
		NC	E2EW-QX10B218-M1	E2EW-QX10C218-M1
		NO+NC	E2EW-QX10B3T18-M1	E2EW-QX10C318-M1
M30 (20mm)	導線引出(2m)*2	NO	E2EW-QX20B1T30 2M	E2EW-QX20C130 2M
		NC	E2EW-QX20B230 2M	E2EW-QX20C230 2M
		NO+NC	E2EW-QX20B3T30 2M	E2EW-QX20C330 2M
	M12 SmartClick 接插件中繼(0.3m)	NO	E2EW-QX20B1T30-M1TJ 0.3M	E2EW-QX20C130-M1TJ 0.3M
		NC	E2EW-QX20B230-M1TJ 0.3M	E2EW-QX20C230-M1TJ 0.3M
		NO+NC	E2EW-QX20B3T30-M1TJ 0.3M	E2EW-QX20C330-M1TJ 0.3M
	M12接插件	NO	E2EW-QX20B1T30-M1	E2EW-QX20C130-M1
		NC	E2EW-QX20B230-M1	E2EW-QX20C230-M1
		NO+NC	E2EW-QX20B3T30-M1	E2EW-QX20C330-M1



*1. 嵌入金屬中使用時，請參閱樣本“周圍金屬的影響”。
*2. 備有導線長5m的類型。型號末尾為5M(例：E2EW-QX6B1T12 5M)。
注1.※ 標記的機型配備IO-Link(COM3)。需要IO-Link(COM2)時，為E2EW-QX□□□D□(例：E2EW-QX6B1D12 2M)。
利用IO-Link通信，可將動作模式NO變更為NC。
2. PNP輸出的NC型和NPN輸出的所有型號均不支持IO-Link。

【基本機型】

E2EW 系列(短距離型)

直流3線式

屏蔽型



尺寸 (檢測距離)	連接方式	動作 模式	型號
			PNP輸出	NPN輸出
M12 (2mm)	導線引出(2m)*	NO	E2EW-X2B112 2M	E2EW-X2C112 2M
		NC	E2EW-X2B212 2M	E2EW-X2C212 2M
		NO+NC	E2EW-X2B312 2M	E2EW-X2C312 2M
	M12 SmartClick 接插件中繼(0.3m)	NO	E2EW-X2B112-M1TJ 0.3M	E2EW-X2C112-M1TJ 0.3M
		NC	E2EW-X2B212-M1TJ 0.3M	E2EW-X2C212-M1TJ 0.3M
		NO+NC	E2EW-X2B312-M1TJ 0.3M	E2EW-X2C312-M1TJ 0.3M
M18 (5mm)	導線引出(2m)*	NO	E2EW-X5B118 2M	E2EW-X5C118 2M
		NC	E2EW-X5B218 2M	E2EW-X5C218 2M
		NO+NC	E2EW-X5B318 2M	E2EW-X5C318 2M
	M12 SmartClick 接插件中繼(0.3m)	NO	E2EW-X5B118-M1TJ 0.3M	E2EW-X5C118-M1TJ 0.3M
		NC	E2EW-X5B218-M1TJ 0.3M	E2EW-X5C218-M1TJ 0.3M
		NO+NC	E2EW-X5B318-M1TJ 0.3M	E2EW-X5C318-M1TJ 0.3M
M30 (10mm)	導線引出(2m)*	NO	E2EW-X10B130 2M	E2EW-X10C130 2M
		NC	E2EW-X10B230 2M	E2EW-X10C230 2M
		NO+NC	E2EW-X10B330 2M	E2EW-X10C330 2M
	M12 SmartClick 接插件中繼(0.3m)	NO	E2EW-X10B130-M1TJ 0.3M	E2EW-X10C130-M1TJ 0.3M
		NC	E2EW-X10B230-M1TJ 0.3M	E2EW-X10C230-M1TJ 0.3M
		NO+NC	E2EW-X10B330-M1TJ 0.3M	E2EW-X10C330-M1TJ 0.3M



*備有導線長5m的類型。型號末尾為5M(例：E2EW-X2B112 5M)。
注. 基本機型不支持IO-Link。

【基本機型】

E2EW-Q 系列(防飛濺 短距離型)

直流3線式

屏蔽型



尺寸 (檢測距離)	連接方式	動作 模式	型號
			PNP輸出	NPN輸出
M12 (2mm)	導線引出(2m)*	NO	E2EW-QX2B112 2M	E2EW-QX2C112 2M
		NC	E2EW-QX2B212 2M	E2EW-QX2C212 2M
		NO+NC	E2EW-QX2B312 2M	E2EW-QX2C312 2M
	M12 SmartClick 接插件中繼(0.3m)	NO	E2EW-QX2B112-M1TJ 0.3M	E2EW-QX2C112-M1TJ 0.3M
		NC	E2EW-QX2B212-M1TJ 0.3M	E2EW-QX2C212-M1TJ 0.3M
		NO+NC	E2EW-QX2B312-M1TJ 0.3M	E2EW-QX2C312-M1TJ 0.3M
M18 (5mm)	導線引出(2m)*	NO	E2EW-QX5B118 2M	E2EW-QX5C118 2M
		NC	E2EW-QX5B218 2M	E2EW-QX5C218 2M
		NO+NC	E2EW-QX5B318 2M	E2EW-QX5C318 2M
	M12 SmartClick 接插件中繼(0.3m)	NO	E2EW-QX5B118-M1TJ 0.3M	E2EW-QX5C118-M1TJ 0.3M
		NC	E2EW-QX5B218-M1TJ 0.3M	E2EW-QX5C218-M1TJ 0.3M
		NO+NC	E2EW-QX5B318-M1TJ 0.3M	E2EW-QX5C318-M1TJ 0.3M
M30 (10mm)	導線引出(2m)*	NO	E2EW-QX10B130 2M	E2EW-QX10C130 2M
		NC	E2EW-QX10B230 2M	E2EW-QX10C230 2M
		NO+NC	E2EW-QX10B330 2M	E2EW-QX10C330 2M
	M12 SmartClick 接插件中繼(0.3m)	NO	E2EW-QX10B130-M1TJ 0.3M	E2EW-QX10C130-M1TJ 0.3M
		NC	E2EW-QX10B230-M1TJ 0.3M	E2EW-QX10C230-M1TJ 0.3M
		NO+NC	E2EW-QX10B330-M1TJ 0.3M	E2EW-QX10C330-M1TJ 0.3M



*備有導線長5m的類型。型號末尾為5M(例：E2EW-QX2B112 5M)。
注. 基本機型不支持IO-Link。

附件(另售)

傳感器I/O接插件

(需接插件中繼型)傳感器不附帶，請務必訂購。
圓型防水接插件　XS5系列



形狀	電纜 規(guī)格	種類	電纜 外徑 (mm)	電纜 拉出方向	電纜 長度 (m)	傳感器I/O接插件型號	適用接 近傳感 器型號
M12 SmartClick 接插件	PVC 機器人 電纜	插座 單側(cè) 接插 件	φ6	直線型	1	XS5F-D421-C80-F	E2EW-X□-M1 E2EW-QX□-M1 E2EW-X□-M1TJ E2EW-QX□-M1TJ
					2	XS5F-D421-D80-F
					3	XS5F-D421-E80-F
					5	XS5F-D421-G80-F
					10	XS5F-D421-J80-F
				L型	1	XS5F-D422-C80-F
					2	XS5F-D422-D80-F
					3	XS5F-D422-E80-F
					5	XS5F-D422-G80-F
					10	XS5F-D422-J80-F
		兩側(cè) 接插 件	φ6	直線型 (插座)/ 直線型 (插頭)	1	XS5W-D421-C81-F
					2	XS5W-D421-D81-F
					3	XS5W-D421-E81-F
					5	XS5W-D421-G81-F
					10	XS5W-D421-J81-F
				L型(插座)/ L型(插頭)	2	XS5W-D422-D81-F
					5	XS5W-D422-G81-F
				直線型 (插座)/ L型(插頭)	2	XS5W-D423-D81-F
					5	XS5W-D423-G81-F
				L型(插座)/ 直線型 (插頭)	2	XS5W-D424-D81-F
					5	XS5W-D424-G81-F



注. 接插件的詳情請參閱樣本XS5系列。
