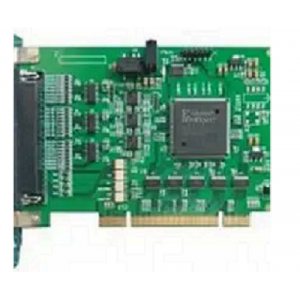

PCI2PMC32載板轉接卡

PCI2PMC32是標準的33 MHz 32位PCI載板，用于安裝一個標準PMC卡，PMC前端I/O和PMC P14后端I/O的卡都可以引出。此PCI到PMC適配器允許在標準PCI系統中使用PMC設備構建模塊化、靈活且經濟**的I/O解決方案。

PCI2PMC32可用作機械適配器，以連接標準PCI系統中的標準PMC模塊。

PCI2PMC32可在3.3V和5.0V PCI I/O信號電壓下運行，用于I/O。這保證了與幾乎所有PC主板的兼容性。

PCI2PMC32-20為不支持3.3V作為PCI電源電壓的，PC主板提供了典型電流限制為2A的本地3.3V電流。

PCI2PMC32支持標準PMC前端I/O和PMC P14后端I/O，它們路由到VME P2型連接器（603-2-IEC-C064-M）。P14的I/O映射符合“VITA-35 PMC P4到VMEP2-Rows-A，C”映射。

工作溫度范圍為-40°C至+85°C。

功能描述

特殊需求

如需要了解其它使用方法請聯系我們。

配件

無任何配件

軟件

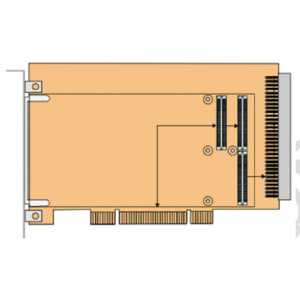

PMC到PCI接口

PCI2PMC32是一種機械適配器，用于連接PCI PC系統中的標準PMC模塊。因此，它是一個無源適配器板，沒有PCI到PCI橋。PCI總線直接連接到PMC卡。

PMC總線模式[4:1]信號

BUSMODE[4:1]#信號是IEEE1386（PMC）***的，在PCI規范中找不到。它們允許主機將CMC卡標識為PMC卡或其他類型。PCI2PMC32僅支持PMC卡。通過上拉BUSMODE2#，下拉BUSMMODE3#和BUSMODE4#來提供“僅PMC”配置。PMC卡將解碼BUSMODE[4:2]#并將邏輯“0”置于總線模式1#，由PCI2PMC32 asPESENT[2:1]#信號使用。

PCI信號電平

如果要將僅3.3V的PMC插入PCI2PMC32載板，首先確保PCI總線與3.3V信號電壓，然后從5V位置拆下PCI2PMC32的鍵銷將其組裝在3.3V位置。

訂購指南

安裝

將PMC安裝到PCI2PMC32上，然后再安裝到機箱內。如果PMC有前部面板，以一定角度安裝PMC，使PMC前面板穿透PC卡前面板切口。然后向下旋轉以配合PCI2PMC32上的PMC接頭。如果PMC沒有前部面板，只需插入PMC。

安裝PMC后，可以將其固定在PCI2PMC32上。這通常只是必要的在振動或沖擊環境中。使用PMC隨附的安裝螺釘將其固定在PCI2PMC32。有四個安裝位置，兩個安裝在PMC安裝擋板中，兩個用于PMC總線接頭附近的螺母柱。
